DE - 15
CAT 3 6 Inbetriebnahme
6.1 CAT 3 am Roboter befestigen
1 Zwischenflansch (6) mit Zylinderschraube (8) an Roboter (7) montieren.
2 CAT 3 (5) an Zwischenflansch (6) mit Zylinderschrauben (9) montieren.
3 Halter (11) mit Klemmring (12) und Zylinderschraube (13) an CAT 3 (5)
montieren.
4 Brennerhalter (2) mit Passschraube (3) und Mutter (14) an Halter (11)
montieren.
• Bevor die CAT 3 (5) montiert werden kann, müssen Sie den
Roboter (7) in Wartungsposition fahren.
• Sie benötigen zur Befestigung der CAT 3 (5) am Roboter (7) einen
Zwischenflansch (6). Dieser muss dem Lochbild der CAT 3 (5) und des
Roboters (7) entsprechen.
• Sie benötigen zur Befestigung des Brenners (1) an der CAT 3 (5) einen
Brennerhalter (2). Dieser ist abhängig vom jeweiligen Brennertyp.

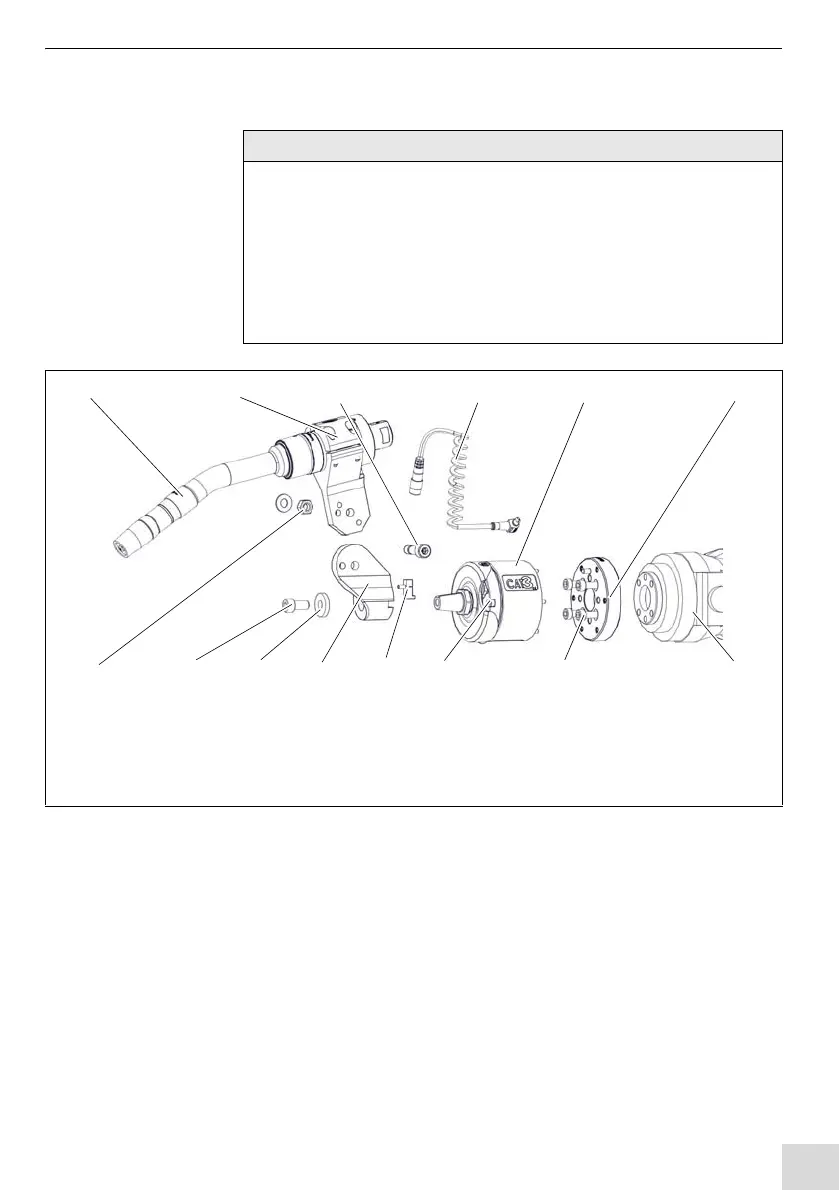

1 Brenner
2 Brennerhalter
3 Passschraube 8 H7
4 Spiralkabel
5CAT 3
6 Zwischenflansch
7 Roboter
8 Zylinderschraube
9 Zylinderschraube M4x55 6Stk
10 Passfeder
11 Halter
12 Klemmring
13 Zylinderschraube M8
14 Mutter M8 mit Unterlegscheibe
Abb. 7 CAT 3 am Roboter montieren
