CAT 3 6 Inbetriebnahme
6.3 Spiralkabel anschließen
1 Spiralkabel (4) mit Winkelstecker (5) am Steckergehäuse (6) einstecken.
2 Flanschstecker (2) am Brenner (3) bzw. Schlauchpaket (1) einstecken.
3 Beide Stecker gegen unbeabsichtigtes Lösen arretieren.
Die Schalterfunktion entnehmen Sie dem Funktionsschema.
Abb. 6 Funktionsschema auf Seite DE-13
1 Schlauchpaket
2 Flanschstecker
3 Brenner
4 Spiralkabel
5 Winkelstecker
6 CAT 3 Steckergehäuse

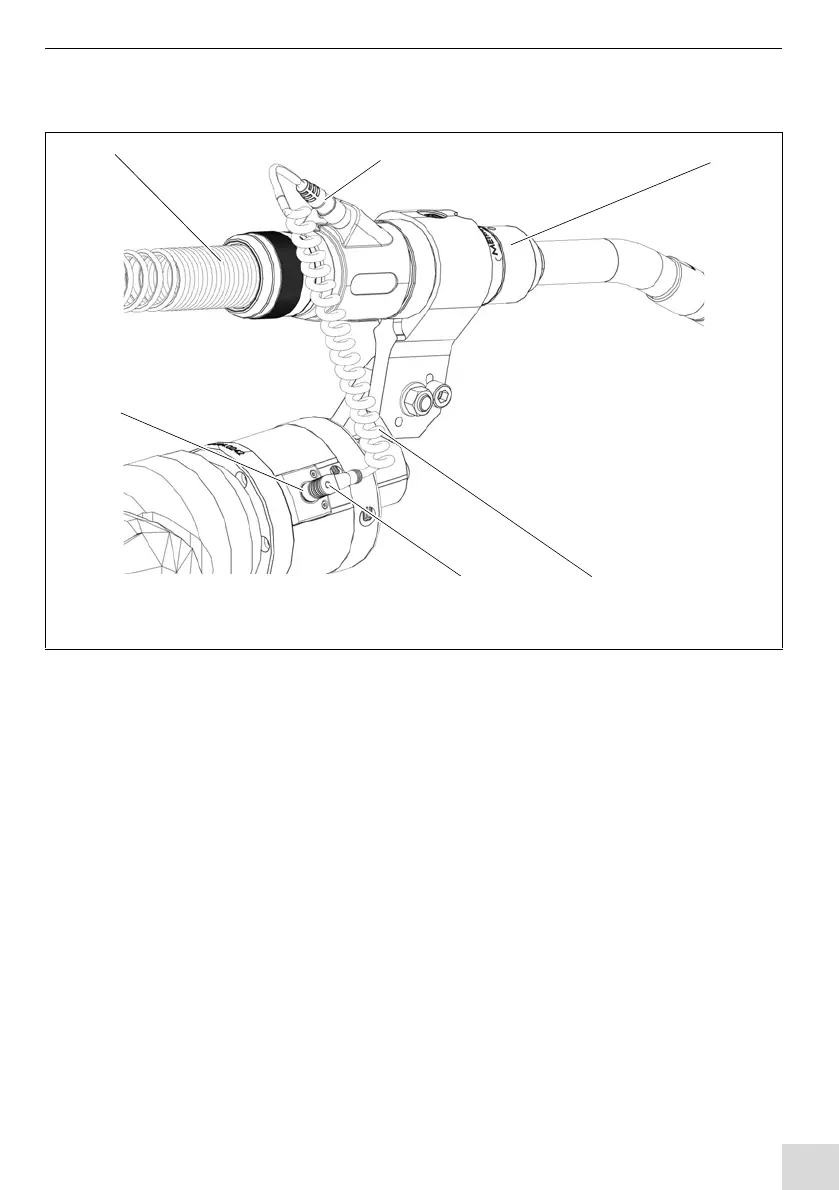

Abb. 9 Spiralkabel anschließen
