6 Inbetriebnahme CAT 3
6.2 TCP justieren
1 Sechskantmutter (1) lösen und Brennerhalter (3) auf gewünschten TCP
justieren.
2 Sechskantmutter (1) festziehen.
Zum Fixieren der eingerichteten Stellung gehen Sie wie folgt vor:
3 Halter (6) mit Ø
5,8mm verbohren und Bohrung für Passschraube (2) mit
einer Reibahle (für 6H7) aufreiben.
4 Beide Halter (6), (3) mit Passschraube (2) und Sechskantmutter (4)
fixieren.
4 Lieferumfang auf Seite DE-12
1 Sechskantmutter M8
2 Passschraube M6
3 Brennerhalter
4 Sechskantmutter M6
5 Passschraube M8
6 Halter

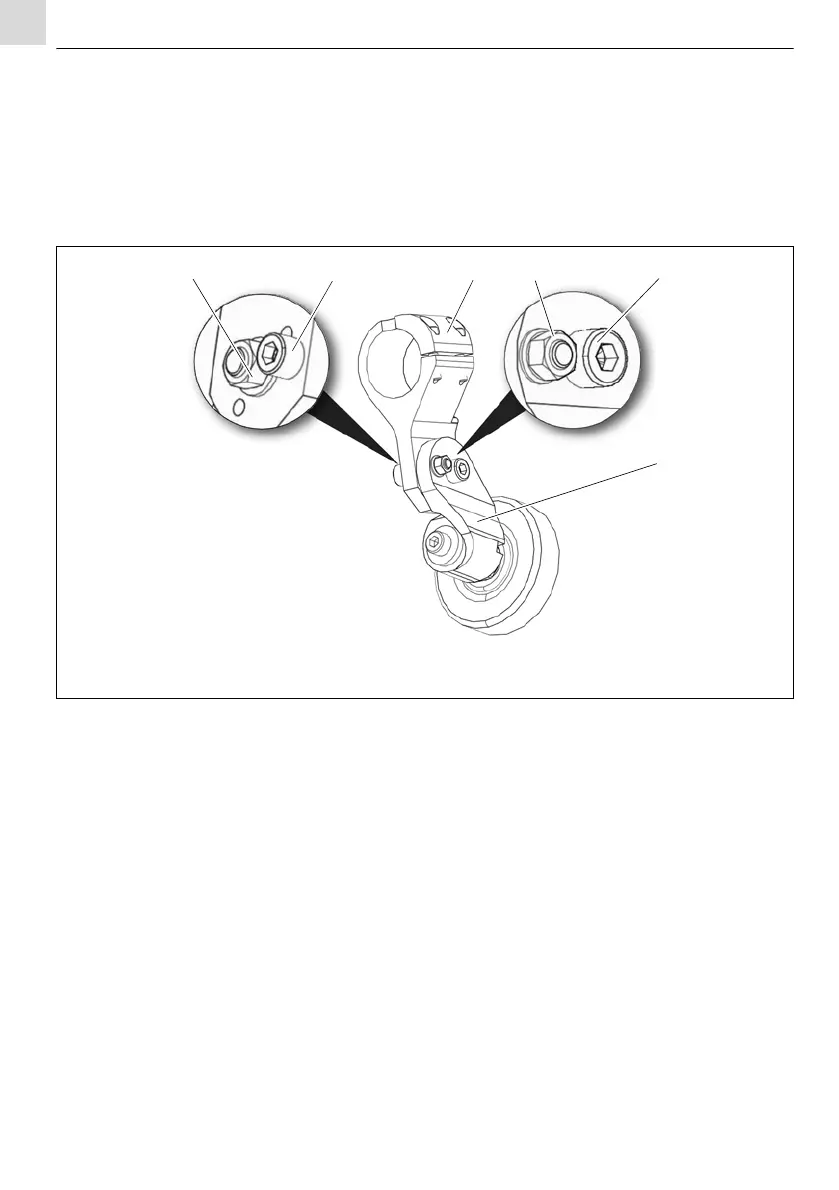

Abb. 8 TCP justieren
