CAT 3 6 Mise en service
6.3 Raccordement du câble spiralé
1 Branchez le câble spiralé (4) avec la fiche angulaire (5) au boîtier de la
fiche (6).
2 Branchez la prise encastrable (2) à la torche de base (3) ou au
faisceau (1).
3 Bloquez les deux fiches afin d'empêcher qu'elles soient desserrées
involontairement.
Pour le fonctionnement du commutateur, consultez le schéma de
fonctionnement.
 Fig. 6 Schéma de fonctionnement à la page FR-13
1 Faisceau
2 Prise encastrable
3 Torche de base
4 Câble spiralé
5 Fiche angulaire
6 Boîtier de la fiche CAT 3

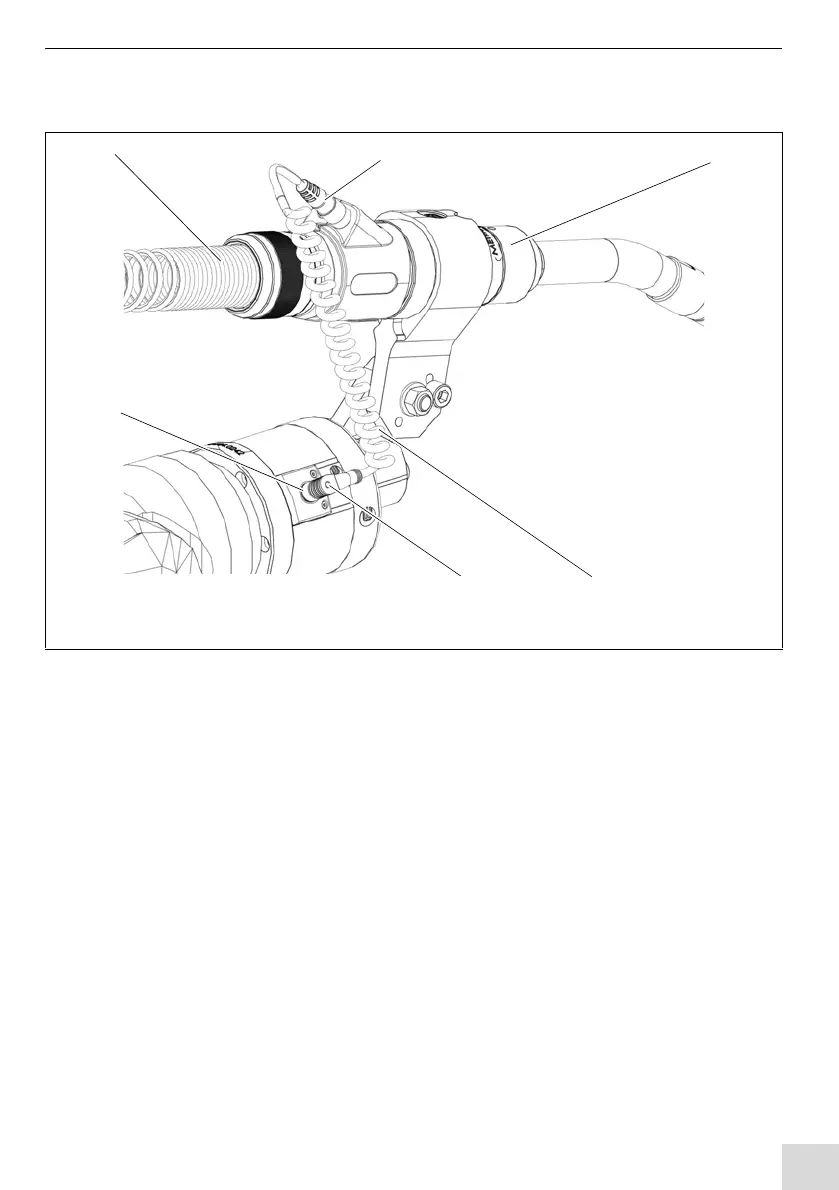

Fig. 9 Raccordement du câble spiralé
12 3
45
6
