Abicor Binzel CAT 3 - Description du Fonctionnement

FR - 13
CAT 3 5 Description du fonctionnement
5 Description du fonctionnement
Les ressorts de pression utilisés agissent directement sur la flasque de
déconnexion avec leur force de maintien et fixent en position zéro l’axe de
commutation positionné par des plots. En cas de collision, l'axe de
commutation bascule, pousse avec la flasque de déconnexion la coupelle de
ressort en direction du fond du boîtier et la gâchette est activée par ce
mouvement. La gâchette est constituée d'un contact à ouverture. La tension de
commande appliquée est interrompue.
1 Prise encastrable 3 pôles 2 Microrupteur déclenché 3 Microrupteur en position de repos

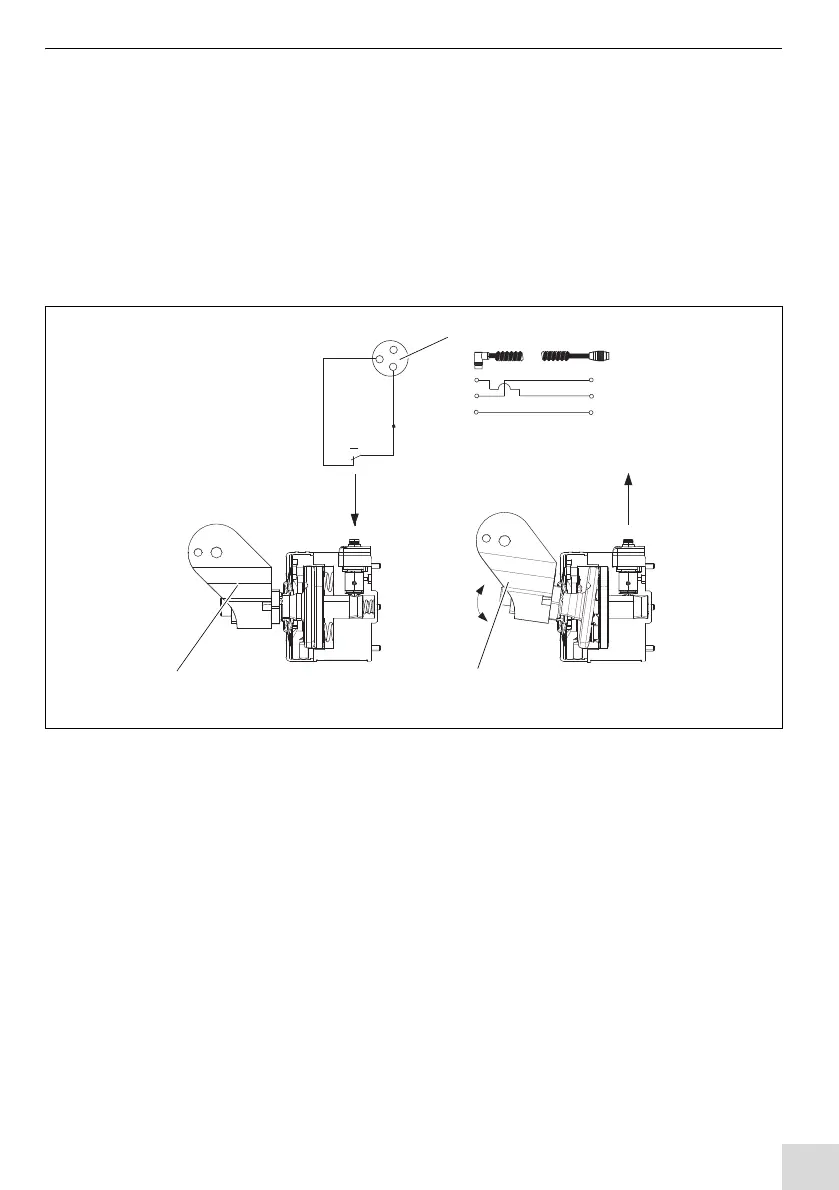

Fig. 6 Schéma de fonctionnement
32
3
1
2
2
1
3
3
2
1
1
M8x1 M9x0,5
Signal
24 V
GND
