FR - 16
6 Mise en service CAT 3
6.2 Ajustage du TCP
1 Desserrez l'écrou hexagonal (1) et ajustez le support de torche (3) sur le
TCP souhaité.
2 Fixez l'écrou hexagonal (1).
Pour régler la position, procédez comme suit :
3 Percez le support (6) avec un Ø
de 5,8 mm et alésez le trou pour la vis
calibrée (2) avec un alésoir (pour 6H7).
4 Fixez les deux supports (6), (3) avec la vis calibrée (2) et l'écrou
hexagonal (4).
4 Matériel fourni à la page FR-12
1 Écrou hexagonal M8
2 Vis calibrée M6
3 Support de torche
4 Écrou hexagonal M6
5 Vis calibrée M8
6 Support

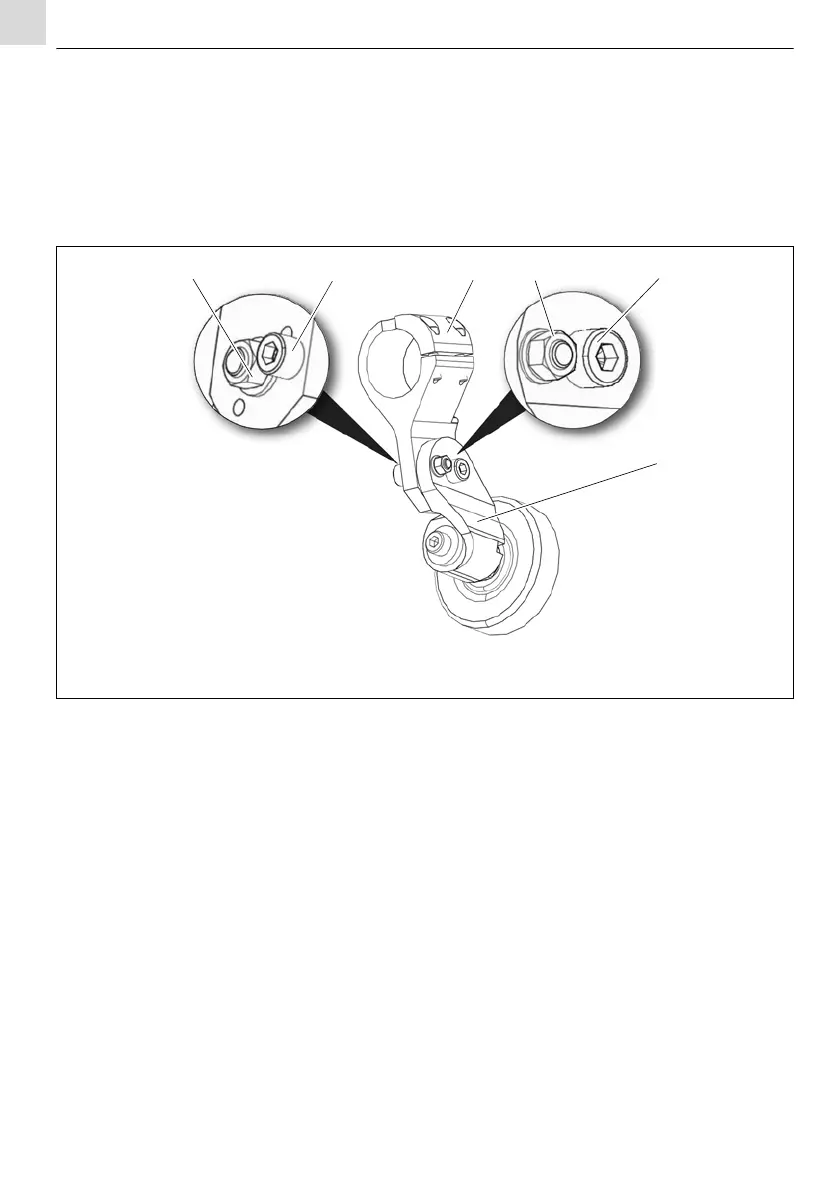

Fig. 8 Ajustage du TCP
