CAT 3 6 Puesta en servicio
6.1 Sujeción del CAT 3 en el robot
1 Monte la brida de conexión (6) con el tornillo cilíndrico (8) en el robot (7).
2 Monte el CAT 3 (5) en la brida de conexión con los tornillos cilíndricos (9).
3 Monte la pieza de amarre (11) con el anillo de sujeción (12) y el tornillo
cilíndrico (13) en el CAT 3 (5).
4 Monte el soporte de antorcha (2) con el taquete para tornillo (3) y la
tuerca (14) en la pieza de amarre (11).
• Antes de poder montar el CAT 3 (5), debe desplazar el robot (7) a la
posición de mantenimiento.
• Para realizar la sujeción del CAT 3 (5) en el robot (7) se necesita una
brida de conexión (6). Esta debe coincidir con el calibrador de orificios
del CAT 3 (5) y del robot (7).
• Para la sujeción de la antorcha (1) en el CAT 3 (5) se necesita un
soporte de antorcha (2). Este depende del tipo de antorcha.
1 Antorcha de soldadura
2 Soporte de antorcha
3 Taquete para tornillo 8 H7
4 Cable en espiral
5CAT3
6 Brida de conexión
7 Robot
8 Tornillo cilíndrico
9 Tornillo cilíndrico M4x55 (6 uds.)
10 Llave ligera
11 Pieza de amarre
12 Anillo de sujeción
13 Tornillo cilíndrico M8
14 Tuerca M8 con arandela

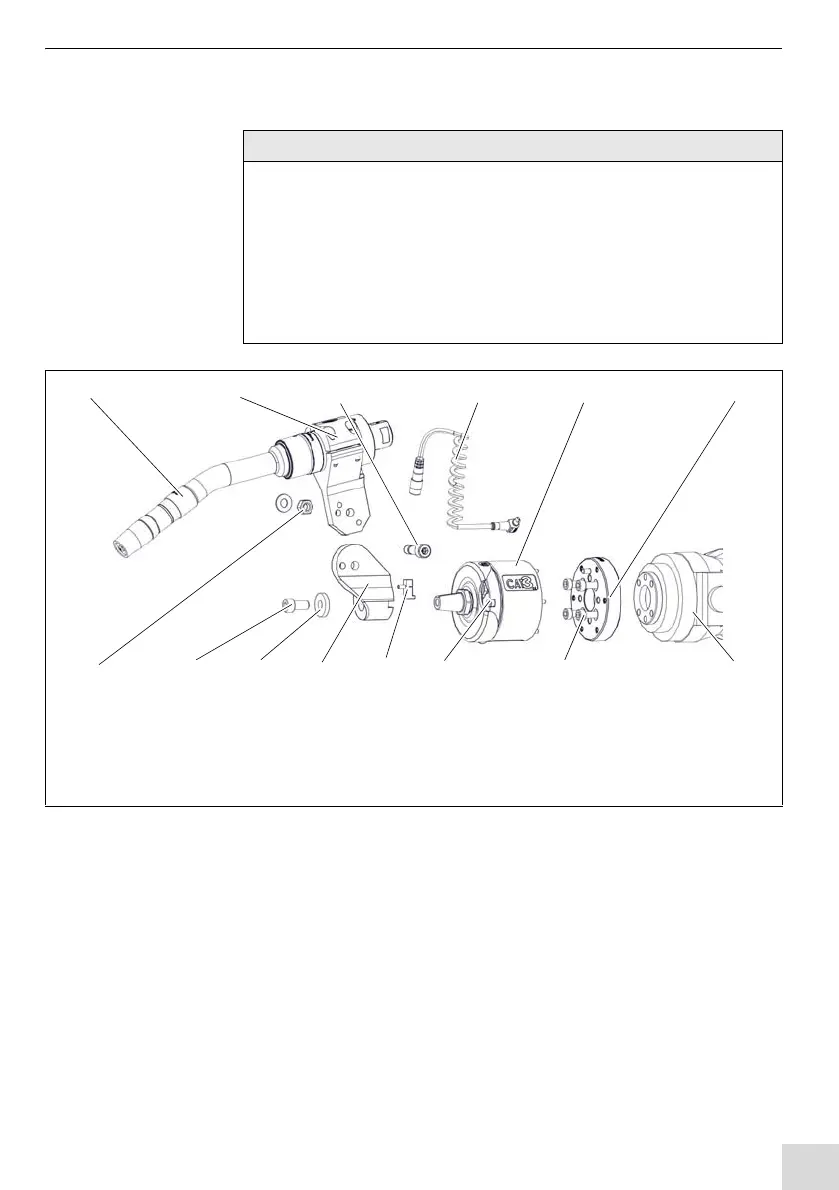

Fig. 7 Montaje del CAT 3 en el robot
