ES - 16
6 Puesta en servicio CAT 3
6.2 Ajuste del TCP
1 Suelte la tuerca hexagonal (1) y ajuste el soporte de antorcha (3) en el
TCP que desee.
2 Apriete la tuerca hexagonal (1).
Para fijar la posición ajustada, lleve a cabo los pasos siguientes:
3 Taladre la pieza de amarre (6) con un Ø
de 5,8mm y escarie el orificio
para el taquete para tornillo (2) con un escariador (para 6H7).
4 Fije la pieza de amarre (6) y el soporte de antorcha (3) con el taquete
para tornillo (2) y la tuerca hexagonal (4).
4 Relación de material suministrado en la página ES-12
1 Tuerca hexagonal M8
2 Taquete para tornillo M6
3 Soporte de antorcha
4 Tuerca hexagonal M6
5 Taquete para tornillo M8
6 Pieza de amarre

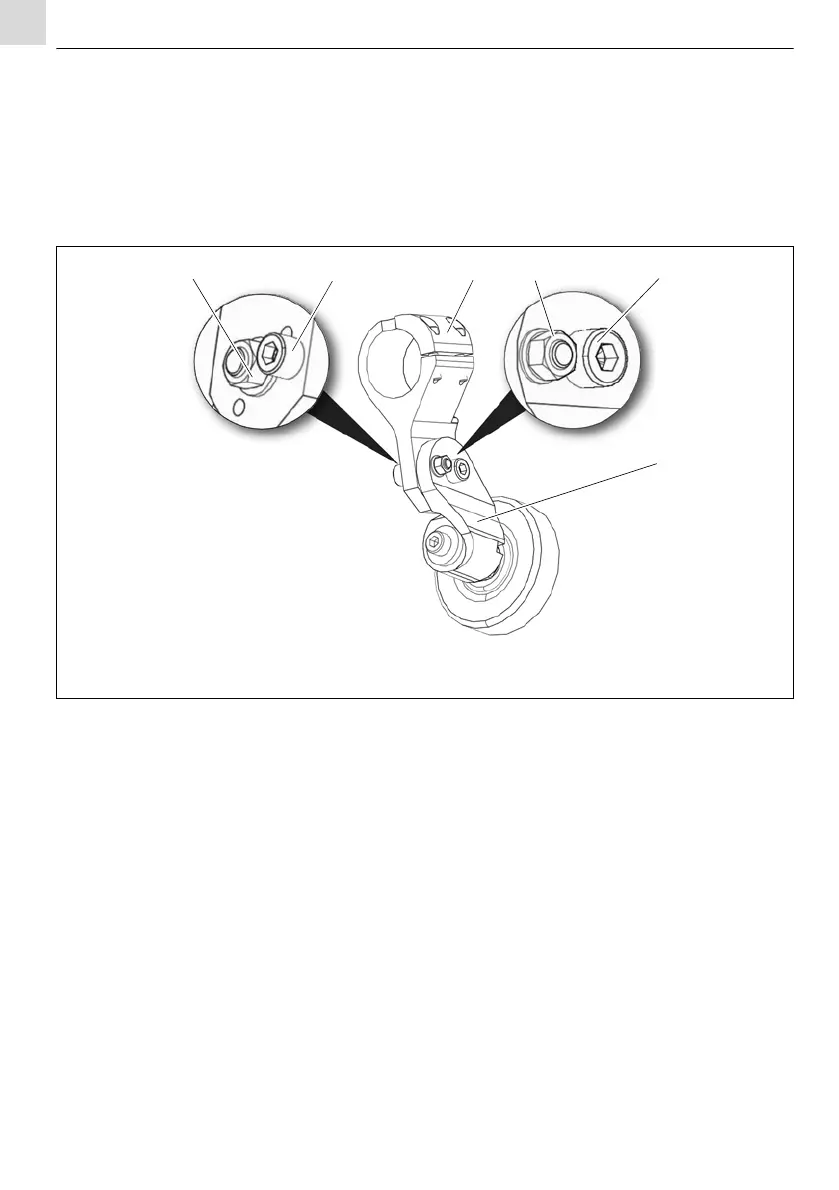

Fig. 8 Ajuste del TCP
