ES - 17
CAT 3 6 Puesta en servicio
6.3 Conexión del cable en espiral
1 Inserte el cable en espiral (4) con la clavija con salida lateral (5) en la caja
del enchufe (6).
2 Inserte la clavija de brida (2) en la antorcha (3) y el conjunto de
cables (1).
3 Fije las dos clavijas de modo que no se suelten accidentalmente.
Para la función de conmutación, consulte el diagrama funcional.
Fig. 6 Diagrama funcional en la página ES-13
1 Conjunto de cables
2 Clavija de brida
3 Antorcha de soldadura
4 Cable en espiral
5 Clavija con salida lateral
6 Caja del enchufe del CAT 3

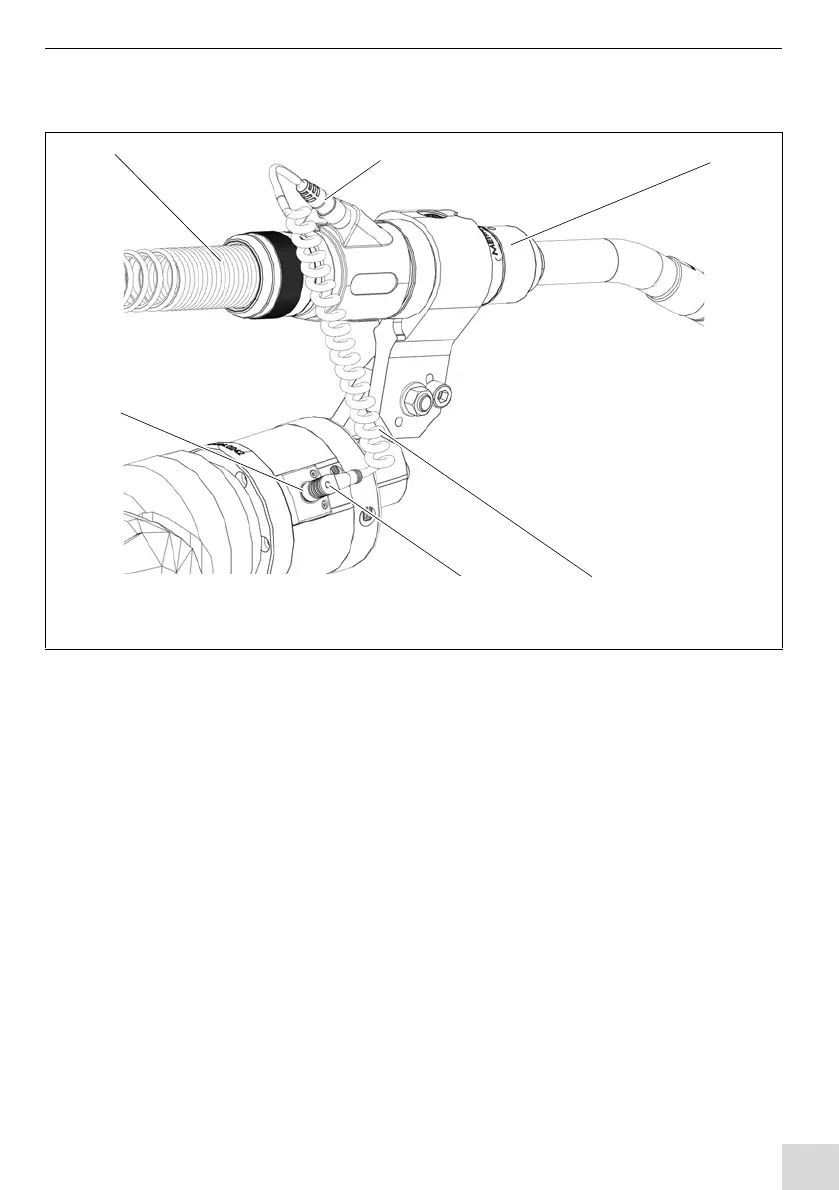

Fig. 9 Conexión del cable en espiral
