ES - 9
CAT 3 3 Descripción del producto

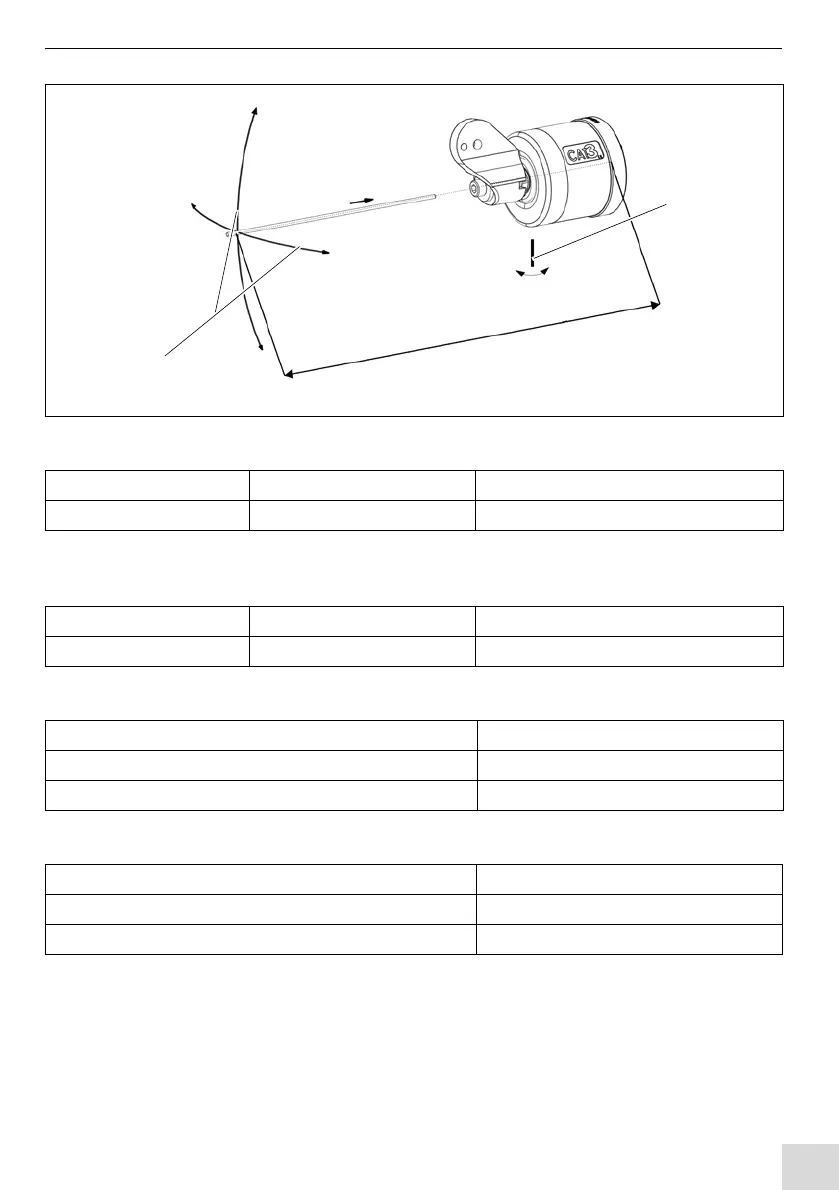

1 Par de disparo 2 Fuerza de disparo X, Y
Fig. 3 Datos técnicos
4
0
0
X
Y
Z
2
1
Punto de conmutación Desviación en dirección X e Y Aprox. 9 - 11 mm (Aprox. 1,4-1,7°)
1
Desviación en dirección Z Aprox. 1,3-1,6 mm
Tab. 5 Disparo del interruptor de parada de emergencia
1A una distancia de 400 mm
En dirección de los ejes X e Y 7° (45 mm)
del eje Z 5,0 mm
Tab. 6 Desviación máxima posible
Muelle de presión "M" 32 N
Muelle de presión "L" 44 N
Muelle de presión "XL" 71 N
Tab. 7 Fuerza de disparo, 400 mm
Muelle de presión "M" 11 N m
Muelle de presión "L" 15 Nm
Muelle de presión "XL" 25 Nm
Tab. 8 Par de disparo
