DE - 9

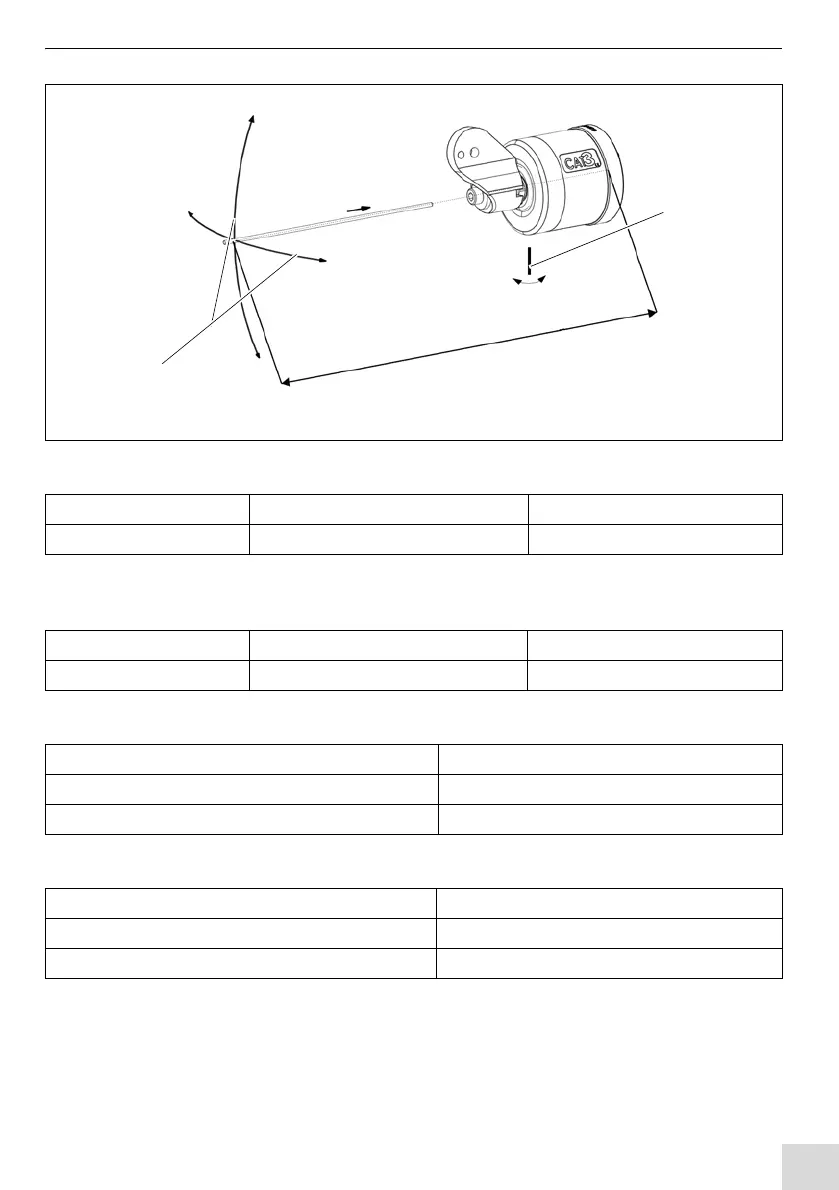

CAT 3 3 Produktbeschreibung
1 Auslösemoment 2 Auslösekraft X, Y
Abb. 3 Technische Daten
4
0
0
X
Y
Z
2
1
Schaltpunkt Auslenkung in X- und Y- Richtung ca. 9 - 11 mm (ca. 1,4 -1,7°)
1
Auslenkung in Z-Richtung ca. 1,3 mm - 1,6 mm
Tab. 5 Auslösung des Not-Aus Schalters
1bei einem Abstand von 400 mm
In Richtung der X- und Y-Achse 7° (45 mm)
Z-Achse 5,0 mm
Tab. 6 Maximale mögliche Auslenkung
mit Druckfeder „M“ 32 N
mit Druckfeder„L“ 44 N
mit Druckfeder „XL“ 71 N
Tab. 7 Auslösekraft, 400 mm
mit Druckfeder „M“ 11 N m
mit Druckfeder„L“ 15 Nm
mit Druckfeder „XL“ 25 Nm
Tab. 8 Auslösemoment
