9.16 Relaisbeschaltung
Die Relais von Tür-Videomodul (TVHS20000(S), TVHS20010(S)), Sicherheits-Modul
TVHS10040/TVHS20340 sowie Monitore TVHS202x0 dürfen mit maximal max. 2A 30VDC /
0.5A 125AC belastet werden. Eine Überlastung hat ein Defekt des Gerätes zur Folge.
Bitte ermitteln Sie unbedingt die Stromaufname Ihres vorhandenen Türöffners /
Motorschloss. Falls die zulässige Stromstärke überschritten wird, empfehlen wir ein externes
Relais anzukoppeln.

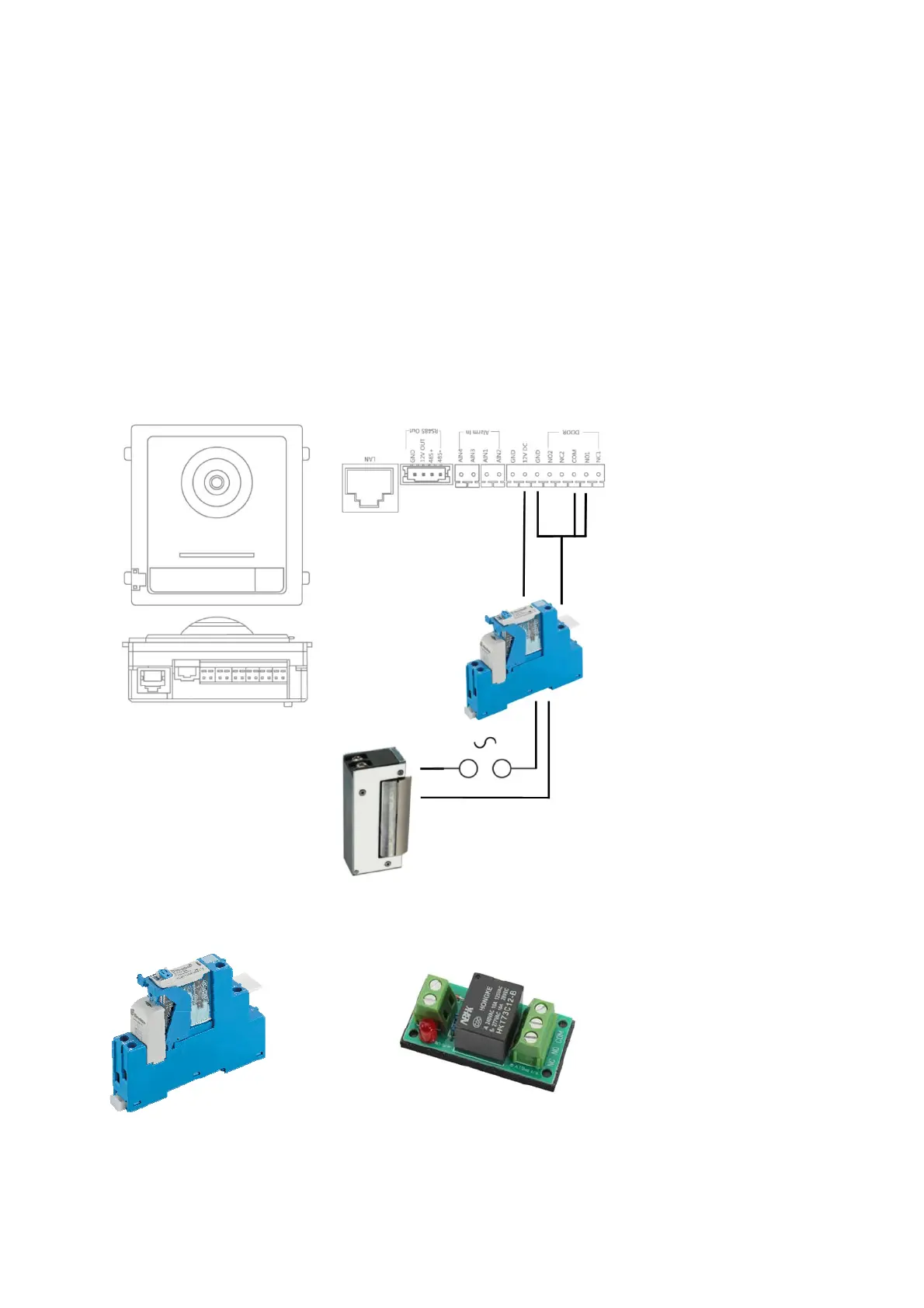

Das Türvideo-Modul hat einen separaten 12V DC Spannungsausgang. Hiermit kann ein
externes Hilfs-Relais ohne weitere Spannungsversorung direkt angeklemmt werden.
Hutschienen Relais:
Beispiel: Fertig aufgebaute 12V Relais-Platine
