4.3 Entrée d'alarme et sortie d'alarme

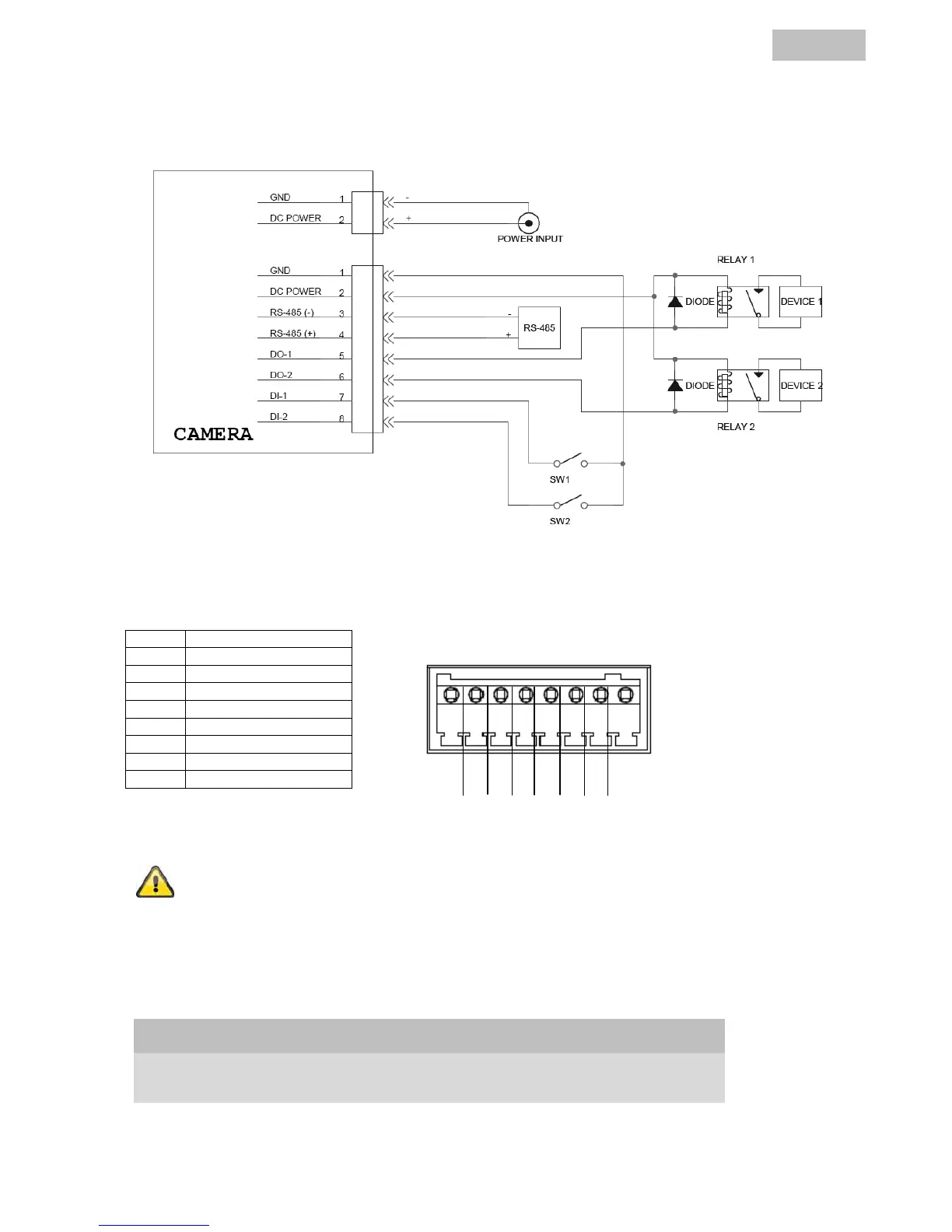

Connecteur I/O
PIN Description
1 Ground
2 + 12 VDC
3 RS-485 -
4 RS-485 +
5 Sorties digitales 1
6 Sorties digitales 2
7 Entrées d'alarme 1
8 Entrées d'alarme 2
Respecter les consignes de raccordement et les données de puissance !
4.4 Indicateur d'état
Code clignotant des LED d'état
Etat / couleur de LED LED alimentation
(bleu)
LED réseau (rouge /
bleu)
Démarrage du système Marche Bleu clignotant
Désactivé Arrêt Arrêt
Problème réseau Marche Rouge continu
Entrées d'alarme 1/2: max. 12 VDC
Sorties digitales 1/2: max. 12V / 100mA
8 7 6 5 4 3 2 1
