3-6
10mm
300mm(Min.)
300mm(Min.)
621mm
10mm
Decke
10mm

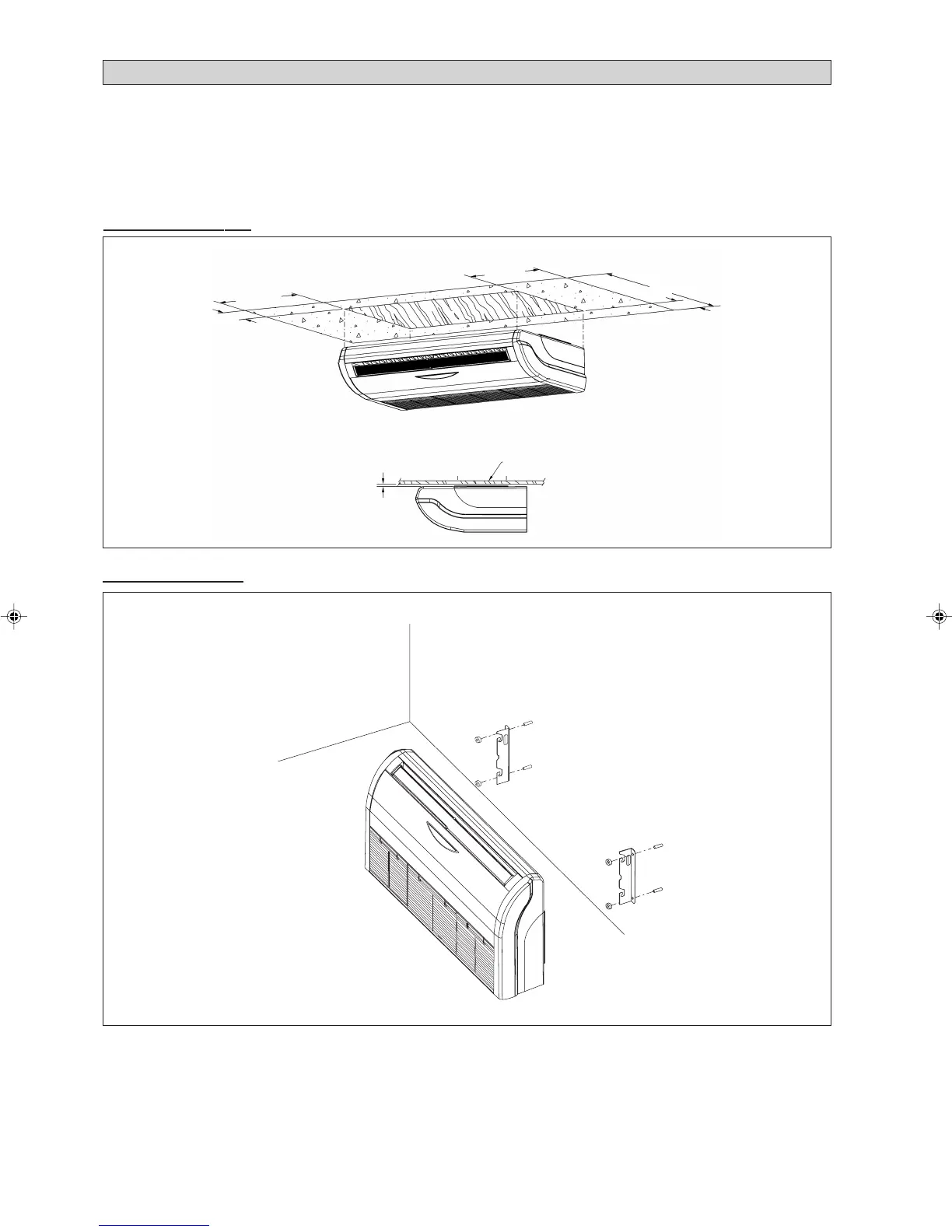

MONTAGE UNTER DER DECKE
Montage der Aufhängung
1. Montieren Sie die Aufhängung, so dass sie das Innen-
Gerät tragen kann.
2. Passen sie vor der Montage den Abstand zur Decke an.
3. Beziehen Sie sich auf die für die Montage vorgegebenen
Abmessungen.
Decken-Montage Typ
Montage-Boden Typ
Wand
Wand
Abb. D
Abb. E
Montage des Innen-Gerätes
1. Montieren Sie die Aufhängung in der Klemme der
Aufhängung.
2. Platzieren Sie die Unterlegscheibe auf beiden Seiten der
Metallvorrichtungen.
3. Befestigen Sie sie mit den Schraubenmuttern.
3 IM-CEE-1108(0)-DE AS 5/26/09, 3:15 PM6
