3-7
Deutsch
Deutsch

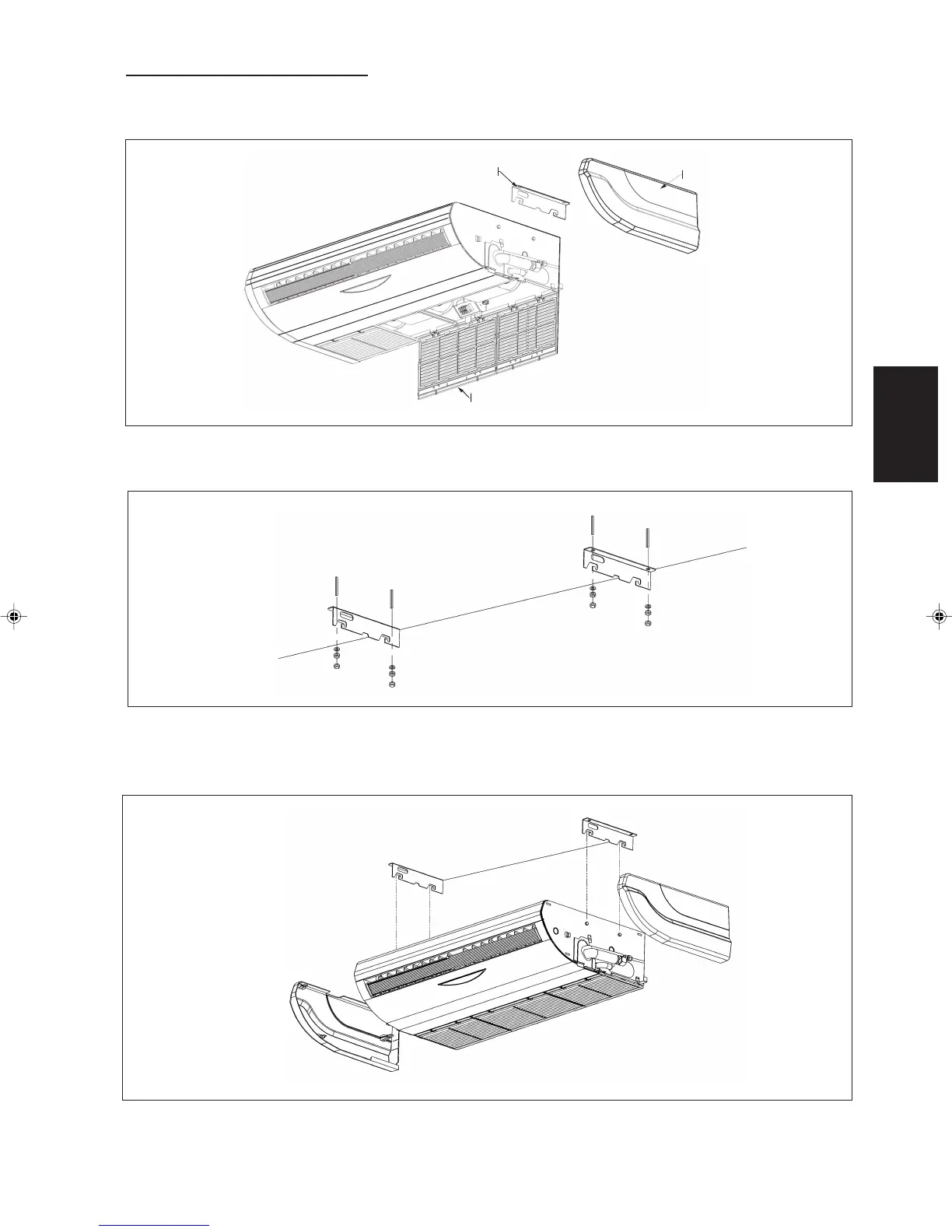

Montage - Decke freiliegender Typ
Schritt 1
Einlass-Gitter für Abluft, Seiten-Panele und Anhänger-Auslegerarm. Siehe Abb. F.
Schritt 2
Positionieren Sie die Anhängerstange wie in Abb. G dargestellt und montieren Sie den Auslegerarm des Anhängers.
Abb. F
Abb. G
Schritt 3
Hängen Sie die Einheit ein und ziehen Sie die Bolzen nach der Verlegung der Rohr- und Drainageleitungen fest.
Montieren Sie schließlich das Einlassgitter und die Seitenplatte in der richtigen Stellung.
Abb. H
Anhänger-Auslegerarm
Seitenplatte
Einlassgitter
