3-10

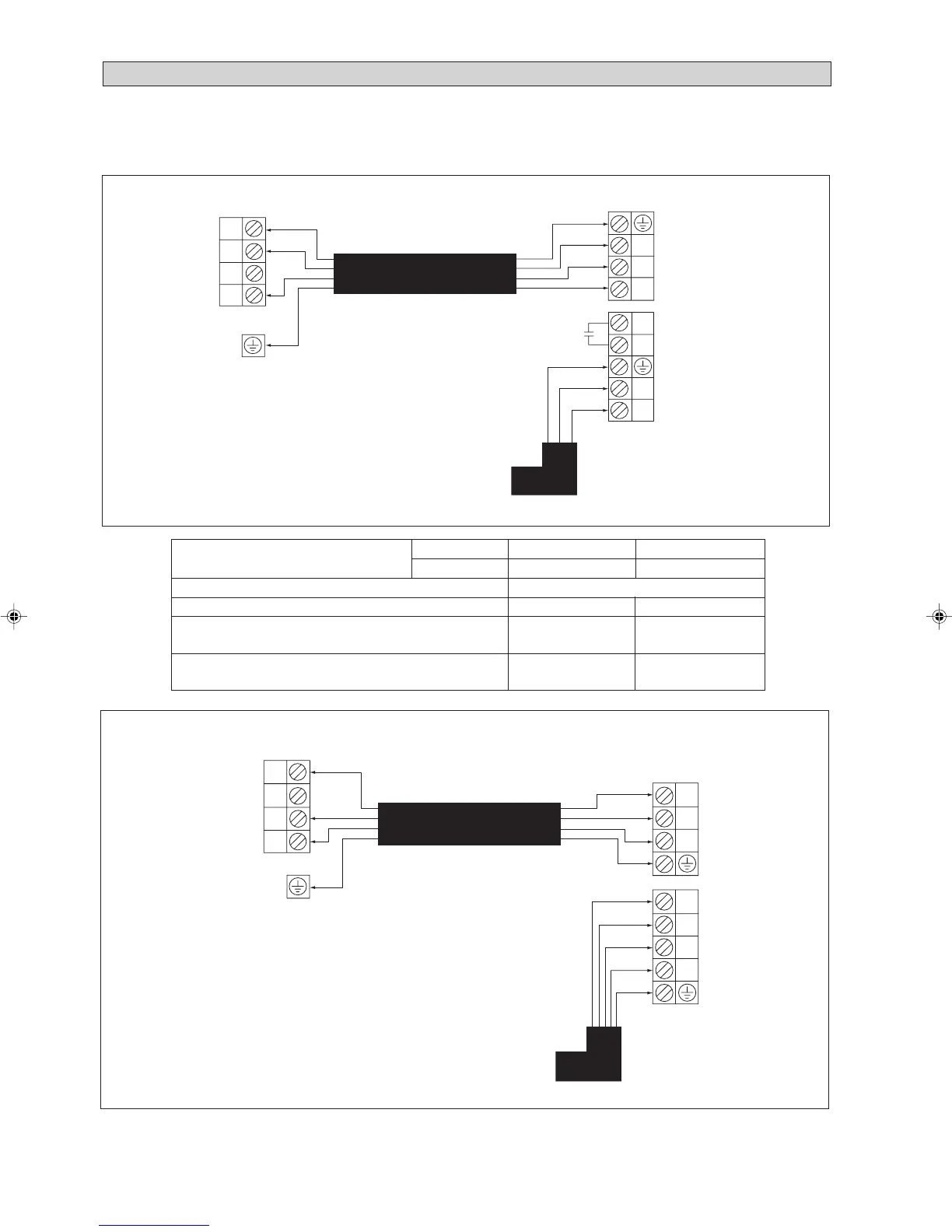

KABELANSCHLUß
WICHTIG: * Diese Werte dienen nur zur Information. Sie müssen kontrolliert und selektiert werden, damit Sie den
örtlichen und nationalen Gesetzen und Vorschriften entsprechen. Außerdem sind sie abhängig van der
Art der Installation und von der Größe der Leiter.
Modell Innen-Gerät (5)CE35E (5)CE40E
Ausßengeräte (5)SL35C (5)SL40C
Spannungsbereich 220-240V/1Ph/50Hz +
!
Empfohlene Sicherung* (A) 30 30
Zuleitungskabequerschnitt* (mm
2
) 44
Anzahl der Leiter 33
Zwischenkabelquerschnitt* (mm
2
) 1,5 1,5
Anzahl der Leiter 44
COMP
L
N
COMP
N
L
R
N
S
T
Die Stromversorgung muss mit einem
Schutzgerät (Schaltschutz oder Sicherung) mit
Zweiphasen-Unterbrechungssystem (Phase +
Neutral) und mindestens 3,0mm Abstand
zwischen den Schaltkontakten verwendet
werden.
(5)CE40E Vs (5)SL40C (3 PH)
5CE35E Vs 5SL35C (3 PH)
Innen-Gerät
Klemmenblock
Anschlusskabel
Außen-Gerät
Klemmenblock
!
Anschluss-Kabel
Kühlen
R
N
N
L
COMP
S
L
COMP
L
N
Die Stromversorgung muss mit einem
Schutzgerät (Schaltschutz oder Sicherung) mit
Zweiphasen-Unterbrechungssystem (Phase +
Neutral) und mindestens 3,0mm Abstand
zwischen den Schaltkontakten verwendet
werden.
(5)CE35/40E Vs (5)SL35/40C (1 PH)
Innen-Gerät
Klemmenblock
Anschlusskabel
Außen-Gerät
Klemmenblock
!
Anschluss-Kabel
