Modell Innen-Gerät 5CE35E (5)CE40E
Ausßengeräte 5SL35C (5)SL40C
Spannungsbereich 380-415V/1Ph/50Hz +
!
Empfohlene Sicherung* (A) 10 13
Zuleitungskabequerschnitt* (mm
2
) 1,5 2,5
Anzahl der Leiter 55
Zwischenkabelquerschnitt* (mm
2
) 1,5 1,5
Anzahl der Leiter 44
A
4WV
OF
N
L
COMP
A
4WV
OF
COMP
N
L
N
L
Die Stromversorgung muss mit einem
Schutzgerät (Schaltschutz oder Sicherung) mit
Zweiphasen-Unterbrechungssystem (Phase +
Neutral) und mindestens 3,0mm Abstand
zwischen den Schaltkontakten verwendet
werden.

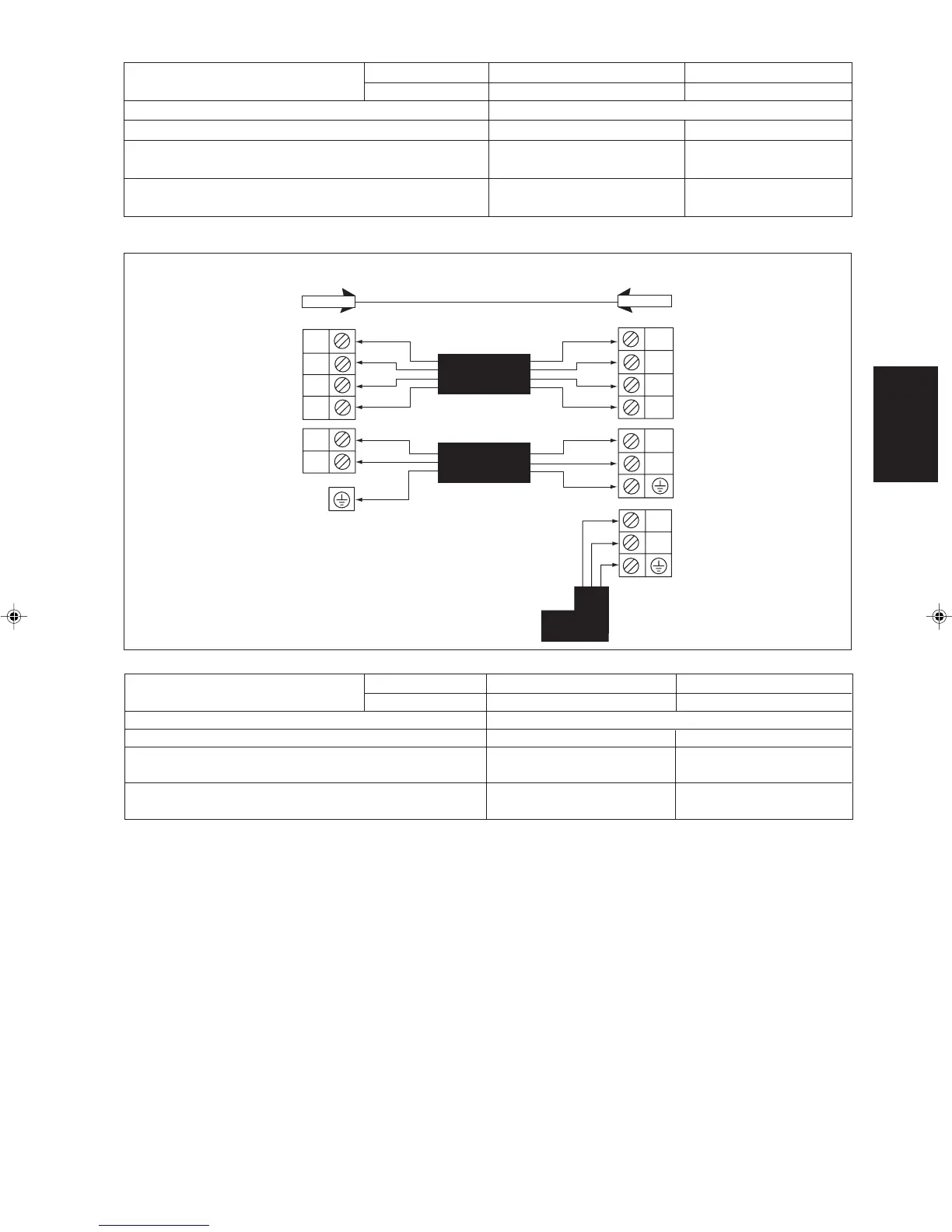

(5)CE35/40ER Vs (5)SL35/40CR (1 PH)
Innen-Gerät
Klemmenblock
Anschlusskabel
Außen-Gerät
Klemmenblock
!
Anschluss-Kabel
Sensor Außen-Ventilator
Wärmepumpe
Modell Innen-Gerät (5)CE35ER (5)CE40ER
Ausßengeräte (5)SL35CR (5)SL40CR
Spannungsbereich 220-240V/1Ph/50Hz +
!
Empfohlene Sicherung* (A) 30 30
Zuleitungskabequerschnitt* (mm
2
) 44
Anzahl der Leiter 33
Zwischenkabelquerschnitt* (mm
2
) 1,5 1,5
Anzahl der Leiter 3&4 3&4
3 IM-CEE-1108(0)-DE AS 5/26/09, 3:15 PM11
