• Alle Adern sind fest zu verdrahten.
• Stellen Sie sicher, dass die Kabel nicht die Kühlmittelrohrleitung, den Kompressor oder irgendwelche beweglichen Teile
des Lüftermotors berühren.
• Die Anschlusskabel zwischen dem Gerät für im Freien und dem im Haus müssen an den Kabelbefestigungsvorrichtungen
befestigt werden.
• Das Anschlusskabel muss zumindest dem H07RN-F (245 IEC65, 245 IEC66) entsprechen.
• Klemmen Sie keine Kabel ein, wenn Sie den Deckel des Anschlusskastens montieren.
• Nach dem Anschließen aller Kabel füllen Sie die Zwischenräume mit Isoliermaterial (örtlich erhältlich) aus, um zu
verhindern, dass kleine Insekten von Außen in das Gerät eindringen.
• Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die
entsprechenden Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).
Modell Innen-Gerät 5CE35ER (5)CE40ER
Ausßengeräte 5SL35CR (5)SL40CR
Spannungsbereich 380-415V/3Ph/50Hz +
!
Empfohlene Sicherung* (A) 10 13
Zuleitungskabequerschnitt* (mm
2
) 1,5 2,5
Anzahl der Leiter 55
Zwischenkabelquerschnitt* (mm
2
) 1,5 1,5
Anzahl der Leiter 3&4 3&4
A
4WV
OF
COMP
A
R
S
T
4WV
OF
N
COMP
N
L
N
L
Die Stromversorgung muss mit einem
Schutzgerät (Schaltschutz oder Sicherung) mit
Zweiphasen-Unterbrechungssystem (Phase +
Neutral) und mindestens 3,0mm Abstand
zwischen den Schaltkontakten verwendet
werden.

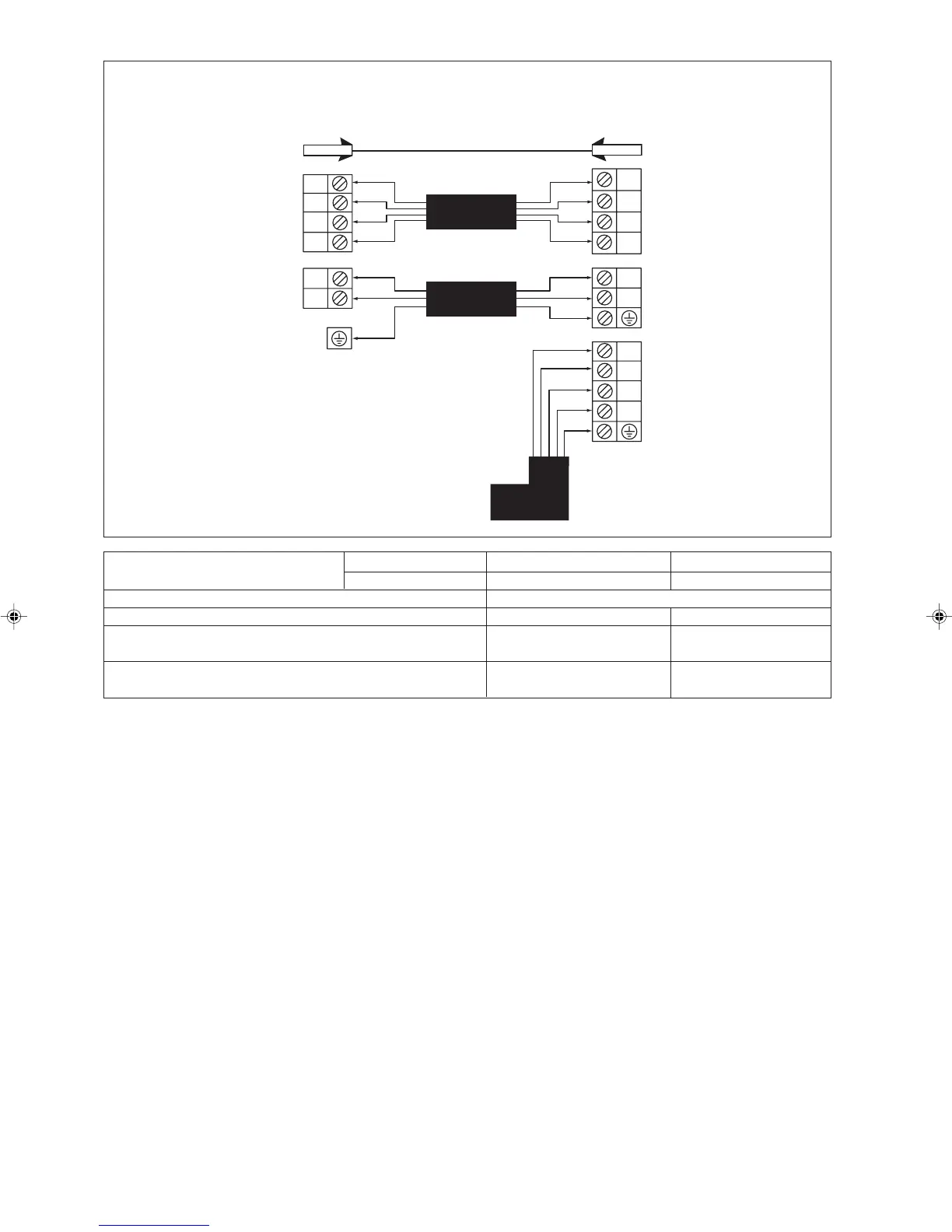

(5)CE40ER Vs (5)SL40CR (3PH)
5CE35ER Vs 5SL35CR (3PH)
Innen-Gerät
Klemmenblock
Anschlusskabel
Außen-Gerät
Klemmenblock
!
Anschluss-Kabel
380-415V/3Ph/50Hz
Sensor Außen-Ventilator
3 IM-CEE-1108(0)-DE AS 5/26/09, 3:15 PM12
