6-6
10мм
300мм(Мин.)
300мм(Мин.)
621мм
10мм
Потолок
10мм

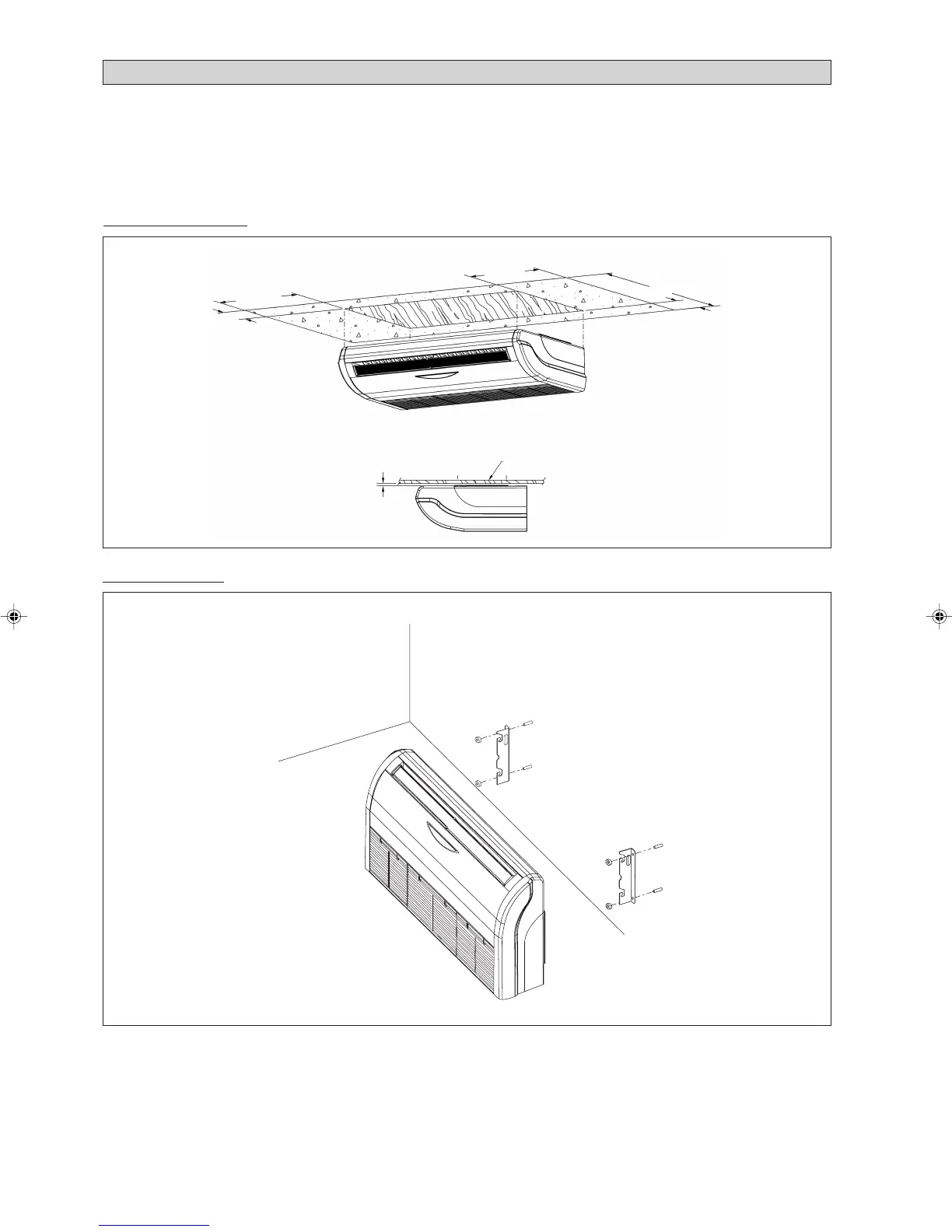

УСТАНОВКА ПОД ПОТОЛКОМ
Установка Болтов Подвески
1. Установите болты подвески таким образом, чтобы она
могла поддерживать внутренний модуль.
2. Отрегулируйте расстояние до потолка перед установкой.
3. Для установки блока обратитесь к предоставленному
размеру.
Установка на потолке
Установка на полу
Стена
Стена
Рис. D
Рис. E
Установка Комнатных Блоков
1. Вставьте болты подвески в фитинги подвесного
кронштейна.
2. Установите гайки и шайбы на обе стороны металлических
фитингов.
3. Закрепите их гайками.
