6-7
Русский
Установка - Потолочный тип

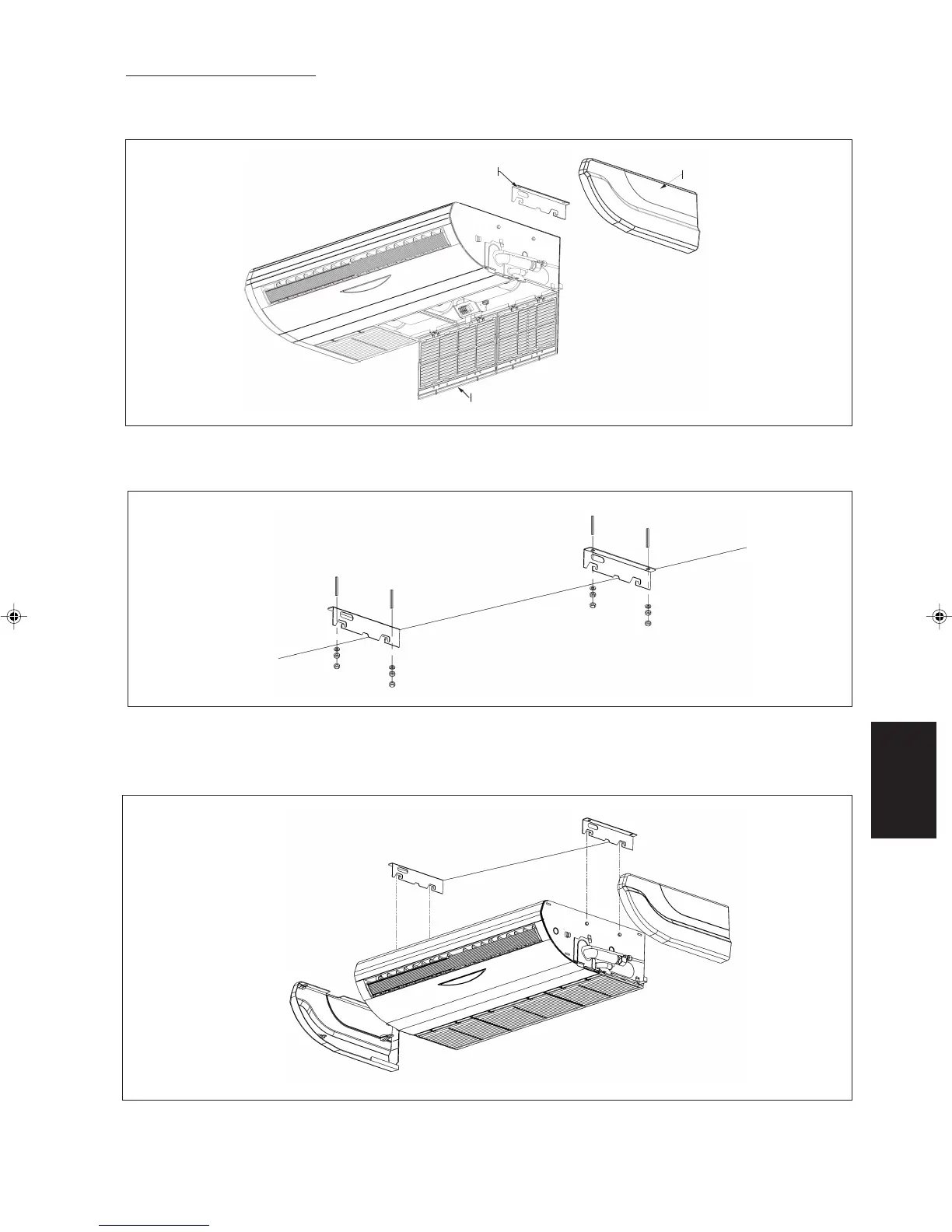

Шаг 1
Снимите с кондиционера решетку впуска воздуха, боковую панель и подвесной кронштейн. См. Рис. F.
Шаг 2
Расположите подвеску в соответствии с Рис. G и установите подвесной кронштейн.
Рис. F
Рис. G
Шаг 3
Подвесьте кондиционер и затяните болты, предварительно выполнив прокладку системы трубопроводов и дренажной трубы.
Затем установите на место решетку впуска воздуха и боковую панель.
Рис. H
Подвесной кронштейн
Боковая панель
Решетка впуска воздуха
6 IM-CEE-1108(0)-RU AS 5/26/09, 3:19 PM7
