ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
•
Слишком большая длина трубы приводит к снижению производительности и надежности. С увеличением количества изгибов
увеличивается сопротивление системы труб потоку хладагента, что приводит к снижению охлаждающей способности, а также
к возникновению неисправностей фронтального компрессора. Следует всегда выбирать самые короткие варианты прокладки и
соблюдать представленные ниже рекомендации:
Размеры труб (Соединение с развальцовкой)
Размеры труб:
•
Не используйте грязную или поврежденную трубную обвязку.
Если любая труба, испаритель или конденсатор были открыты
на 15 секунд или более, то откачайте воздух и прочистите
доступным хладагентом. В общем, не снимайте пластиковое
покрытие, резиновые пробки и латунные гайки с клапанов,
штуцеров, труб и змеевиков до тех пор, пока он не готов для
соединения подачи газа или жидкости в клапана или штуцеры.
•
Если требуется пайка, то удостоверьтесь, что газ азот
проходит через змеевик и соединения, где проводится пайка.
Это позволит избежать формирование копоти на внутренней
стороне медных труб.
•
Режьте трубы постепенно, медленно подавая полотно ножа.
Чрезмерное усилие и глубокий разрез вызовут деформацию
трубы и появление нежелательных выгибов.
•
Уберите заусенцы с краев среза трубы съемником. Это
позволит избежать неровности на поверхности, которая
приведет к утечке газа.
•
Отцентрируйте положение трубы и до конца затяните муфту
усилием пальцев. Затем, затяните муфту гаечным ключом с
ограничением по крутящему моменту до щелчка ключа.
•
Удостоверьтесь, что теплоизоляция установлена. (полиуретан
толщиной более чем 15 мм).
•
За исключением наружного блока, который заправлен
хладагентом (R22), комнатный блок и трубопроводы
хладагента должны быть продуты, поскольку воздух,
содержащий влагу в результате цикла охлаждения, может
вызвать сбои в работе компрессора.
Модель
Комнатого (5)CE 35E/ER (5)CE 40E/ER
Наружного (5)SL35C/CR (5)SL40C/CR
Макс. длина (м) 45 45
Макс. подъем (м) 25 25
Максим. число сзгибов 10 10
R22
R410
Модель 5SL35C/CR 5SL40C/CR
Жидкость (мм/дюйм) 9,52 / 3/8 9,52 / 3/8
Всасывание (мм/дюйм) 15,88 / 5/8 15,88 / 5/8
Максимальная Длина Трубы и Максимальное Количество Изгибов

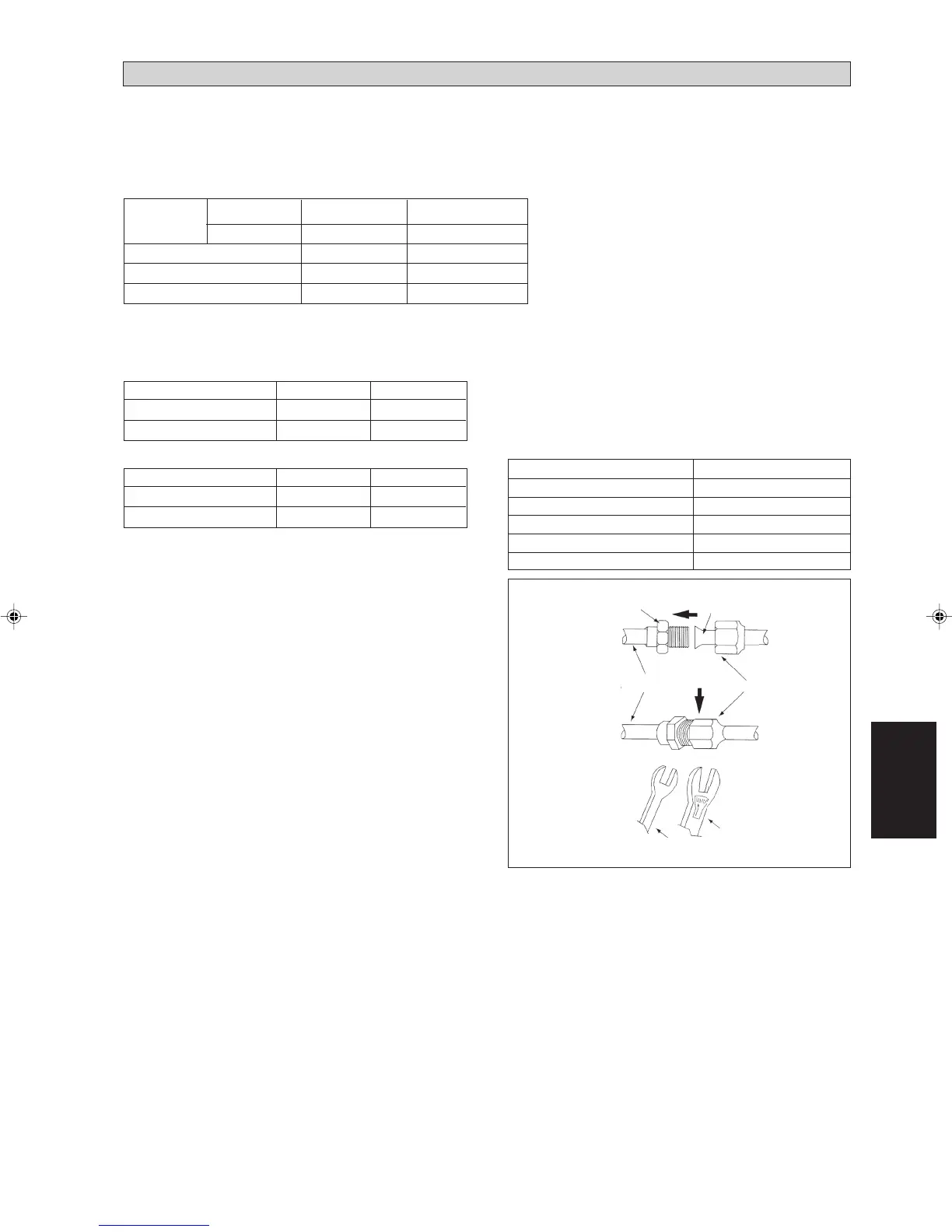

Соединение Tрубопроводов
Соединение Трубопроводов К блокам
•
Отцентрируйте положение трубы и до конца затяните
штуцер усилием пальцев.
•
Затем, затяните штуцер динамометрическим гаечным
ключом до щелчка ключа.
•
При затягивании конусной гайки с помощью тарированного
ключа следует убедиться, что направление для
затягивания соответствует стрелке, указанной на ключе.
Размер Трубы (мм/дюйм) Крутящий Момент (Hm)
6,35 (1/4) 18
9,52 (3/8) 42
12,70 (1/2) 55
15,88 (5/8) 65
19,05 (3/4) 78
Модель SL35C/CR SL40C/CR
Жидкость (мм/дюйм) 9,52 / 3/8 9,52 / 3/8
Всасывание (мм/дюйм) 19,05 / 3/4 19,05 / 3/4
Ключ
Динамометрический
Г
аечный Ключ
Трубопровод Комнатного Блока
Штуцерная Г
айка
Труба С Муфтой
Cоединения Муфтой
