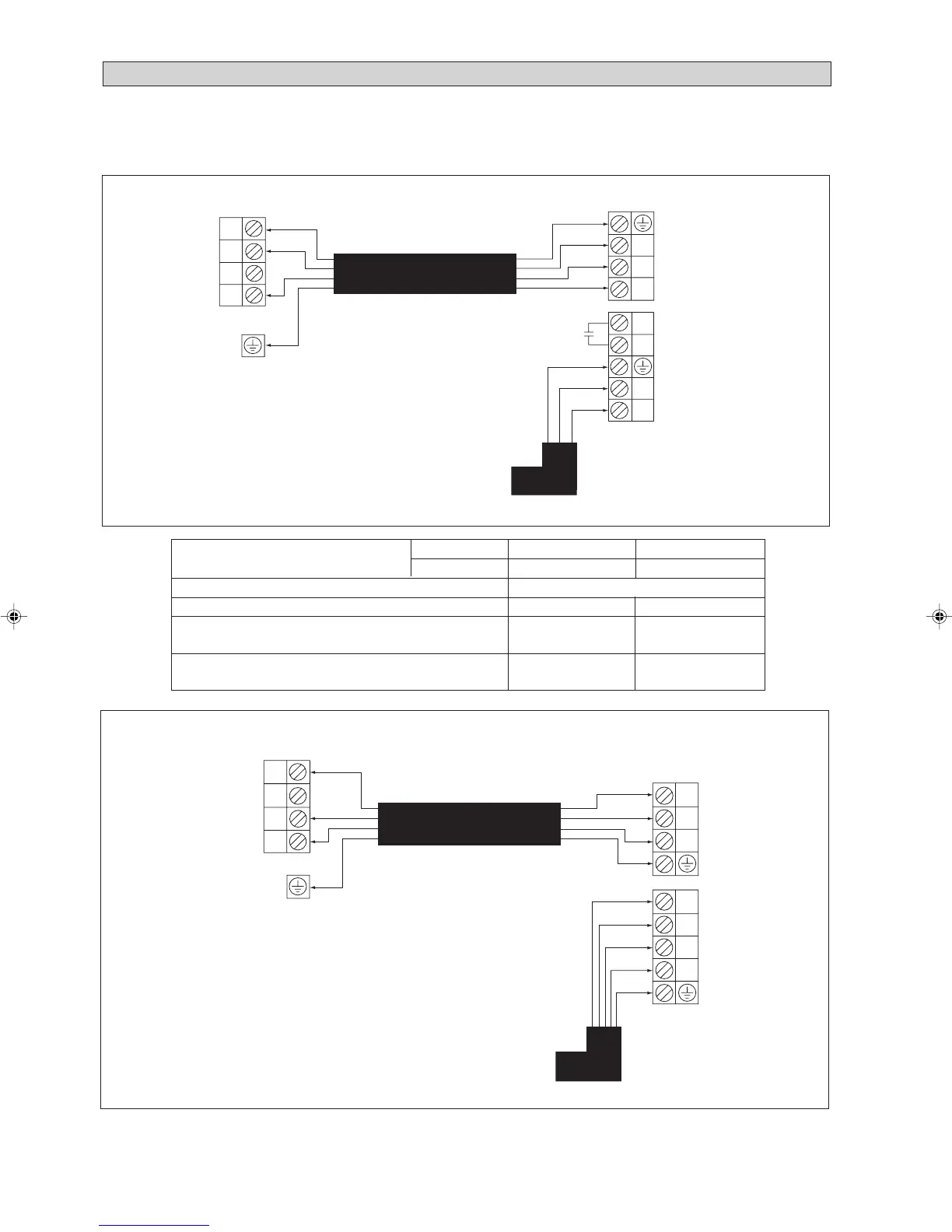

ЭЛЕКТРИЧЕСКАЯ СХЕМА СОЕДИНЕНИЙ
ВАЖНО: *
Данные значения предоставлены только для информации. Их необходимо проверить и использовать в
соответствии местными и/или национальными кодексами и предписаниями.
Они также зависят от типа установки и размера проводов.
Модель Комнатого (5)CE35E (5)CE40E
Наружного (5)SL35C (5)SL40C
Диапазон напряжения 220-240V/1Ph/50Hz +
!
Рекомендуемый предохранитель
*
(A) 30 30
Сечение шнура сети
*
(мм
2
) 44
Количество Проводов 33
Сечение Проводов Межсоединения
*
(мм
2
) 1,5 1,5
Количество Проводов 44
R
N
N
L
COMP
S
L
COMP
L
N
Линия подачи электропитания должна быть оснащена
защитными устройствами (автоматический выключатель
или плавкий предохранитель) с двухполюсной системой
разделения (фаза + нейтраль) с минимальным зазором в
3,0 мм.
(5)CE35/40E Vs (5)SL35/40C (1 PH)
Tepминaл
Koмнaтнoгo
Блoкa
Соединительный Кабель
Tepминaл
Hapyжнoгo
Блoкa
!
Шнур сети
COMP
L
N
COMP
N
L
R
N
S
T
Линия подачи электропитания должна быть оснащена
защитными устройствами (автоматический выключатель
или плавкий предохранитель) с двухполюсной системой
разделения (фаза + нейтраль) с минимальным зазором в
3,0 мм.
(5)CE40E Vs (5)SL40C (3 PH)
5CE35E Vs 5SL35C (3 PH)
Tepминaл
Koмнaтнoгo
Блoкa
Соединительный Кабель
Tepминaл
Hapyжнoгo
Блoкa
!
Шнур сети
Только охлаждение
