Линия подачи электропитания должна быть оснащена
защитными устройствами (автоматический
выключатель или плавкий предохранитель) с
двухполюсной системой разделения (фаза + нейтраль)
с минимальным зазором в 3,0 мм.

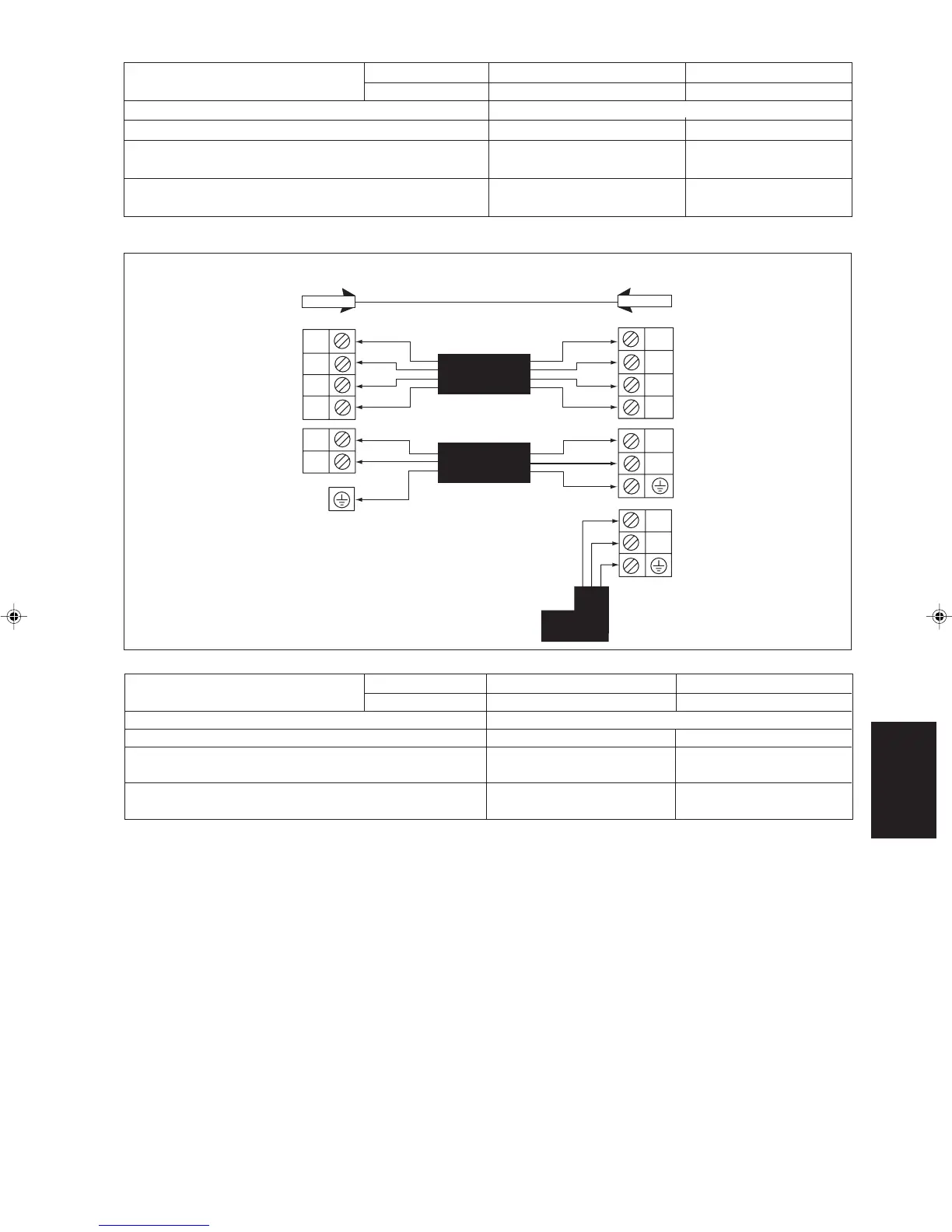

(5)CE35/40ER Vs (5)SL35/40CR (1 PH)
Tepминaл
Koмнaтнoгo
Блoкa
Соединительный Кабель
Tepминaл
Hapyжнoгo
Блoкa
!
Шнур сети
Датчик Наружного Змеевика
Обогревательный насос
Модель Комнатого (5)CE35ER (5)CE40ER
Наружного (5)SL35CR (5)SL40CR
Диапазон напряжения 220-240V/1Ph/50Hz +
!
Рекомендуемый предохранитель * (A) 30 30
Сечение шнура сети * (мм
2
) 44
Количество Проводов 33
Сечение Проводов Межсоединения * (мм
2
) 1,5 1,5
Количество Проводов 3&4 3&4
Модель Комнатого 5CE35E (5)CE40E
Наружного 5SL35C (5)SL40C
Диапазон напряжения 380-415V/1Ph/50Hz +
!
Рекомендуемый предохранитель * (A) 10 13
Сечение шнура сети * (мм
2
) 1,5 2,5
Количество Проводов 55
Сечение Проводов Межсоединения * (мм
2
) 1,5 1,5
Количество Проводов 44
