• Все провода должны быть хорошо соединены.
• Убедитесь, что провод не соприкасается с трубопроводом хладагента, компрессором или любыми
подвижными деталями двигателя вентилятора.
• Соединительные провода между комнатным и наружным блоками должны быть закреплены на зажимах
для проводов.
• Шнур сети питания должен отвечать параметрам шнура H07RN-F (245 IEC65, 245 IEC66), который
представляет собой минимальные предъявляемые требования.
• При креплении крышки клеммной коробки необходимо убедиться, что нет зажатия провода.
• После полного выполнения соединения проводки заполните любые зазоры/отверстия изоляцией
(приобретается на месте), что позволит предотвратить попадание мелких животных и насекомых внутрь
блока.
• Используйте обжимную кольцевую клемму для подсоединения проводов к терминалу электропитания.
Подсоедините провода в соответствии с указаниями на терминале. (Смотри монтажную схему на блоке).
Модель Комнатого 5CE35ER (5)CE40ER
Наружного 5SL35CR (5)SL40CR
Диапазон напряжения 380-415V/3Ph/50Hz +
!
Рекомендуемый предохранитель * (A) 10 13
Сечение шнура сети * (мм
2
) 1,5 2,5
Количество Проводов 55
Сечение Проводов Межсоединения * (мм
2
) 1,5 1,5
Количество Проводов 3&4 3&4
A
4WV
OF
COMP
A
R
S
T
4WV
OF
N
COMP
N
L
N
L
Линия подачи электропитания должна
быть оснащена защитными устройствами
(автоматический выключатель или
плавкий предохранитель) с двухполюсной
системой разделения (фаза + нейтраль)
с минимальным зазором в 3,0 мм.

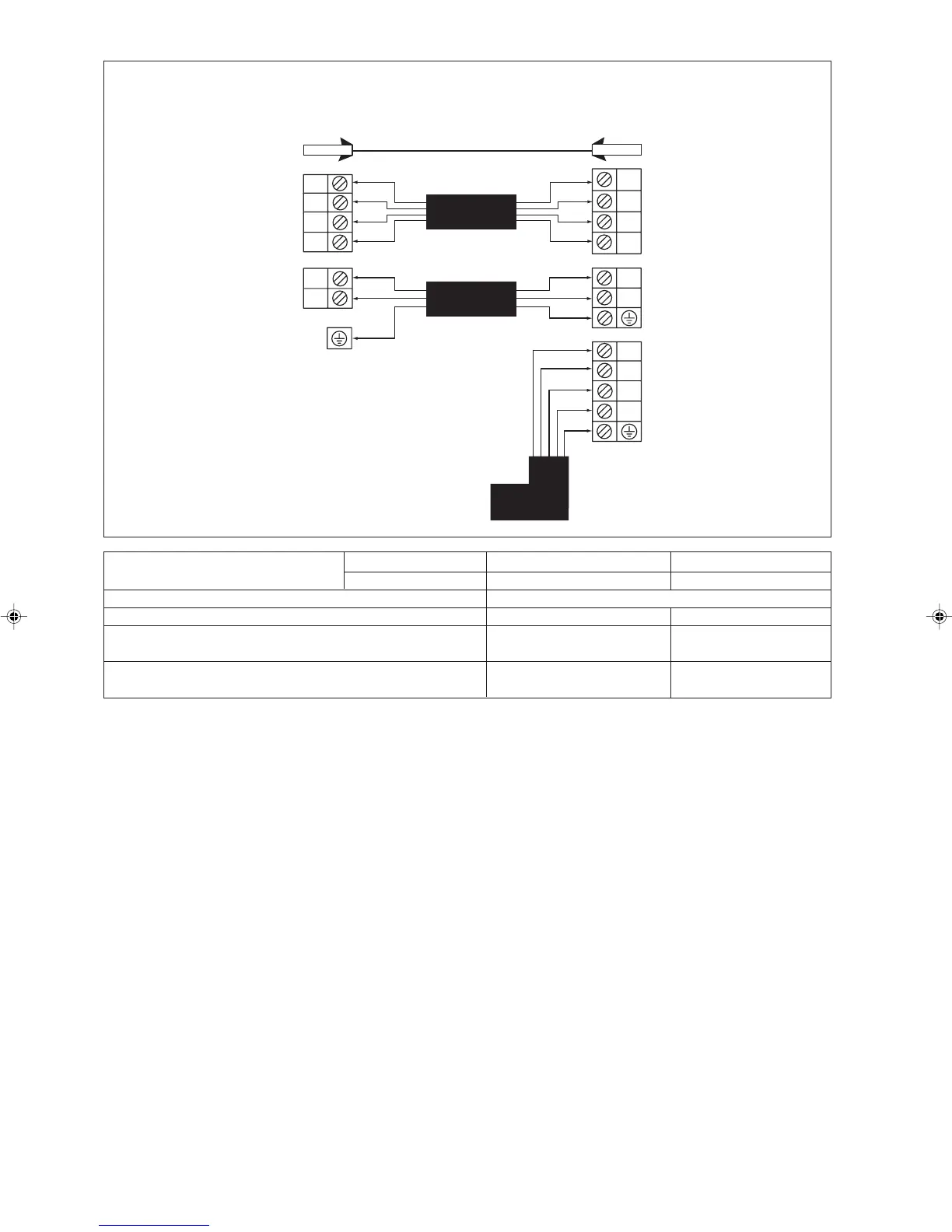

(5)CE40ER Vs (5)SL40CR (3PH)
5CE35ER Vs 5SL35CR (3PH)
Tepминaл
Koмнaтнoгo
Блoкa
Соединительный
Кабель
Tepминaл
Hapyжнoгo
Блoкa
!
Шнур сети
380-415V/3Ph/50Hz
Датчик Наружного Змеевика
6 IM-CEE-1108(0)-RU AS 5/26/09, 3:19 PM12
