2-4

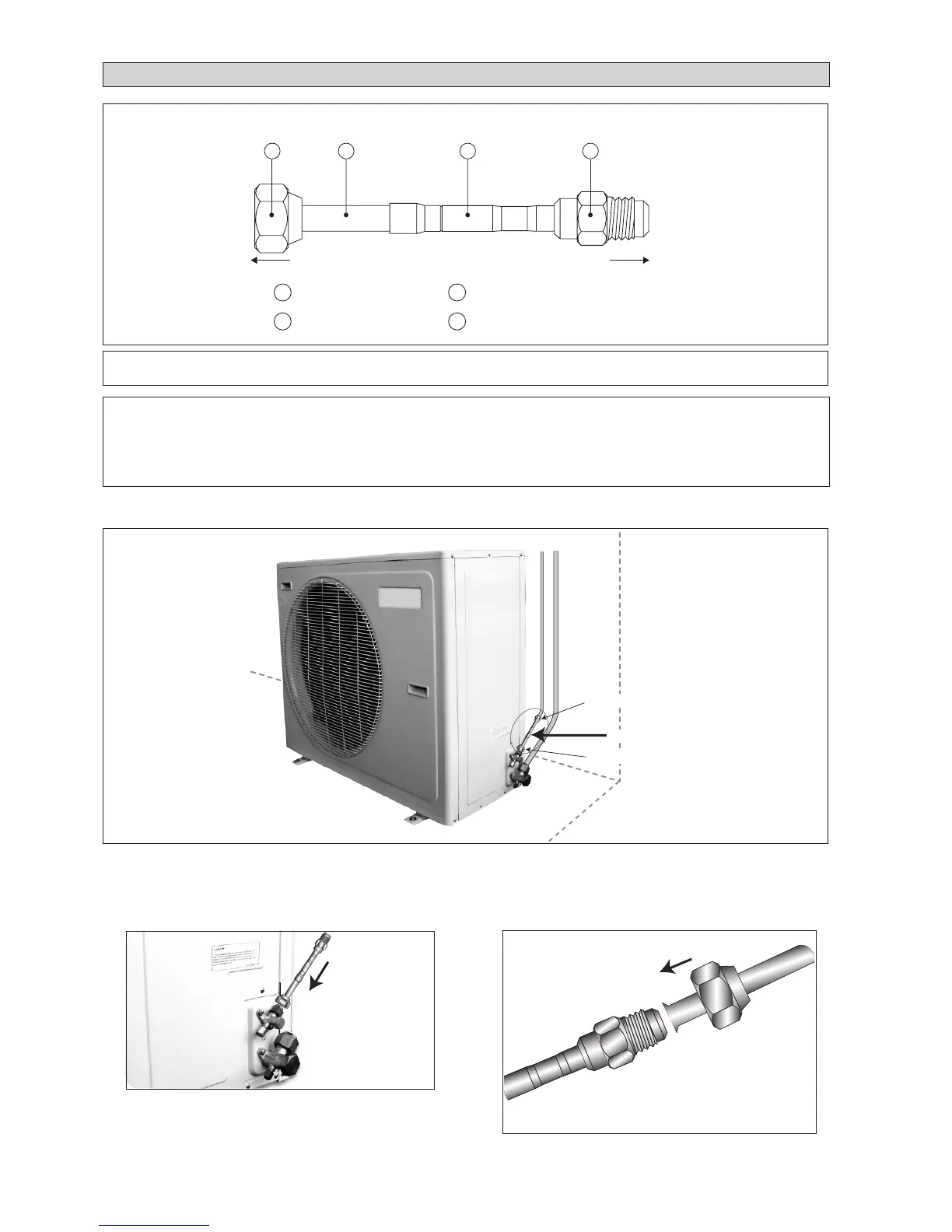

INSTALLATION DU TUYAU D’ORIFICE
Tuyau d’orifice
1
2
34
1
2
3
4
Unité Extérieure
Intérieur
Orifice
Tuyau de raccord
Écrou évasé de 3/8 po (femelle)
Assemblage par évasement de 3/8 po (mâle)
! Avertissement
Le tuyau d’orifice doit être installé dans la bonne direction (illustration ci-dessus).
Une orientation incorrecte peut causer l’échec du système d'exploitation.
Remarque: Cette installation ne vaut que pour WM301 / SL30B et WM301 / SL30C
A. Installation de l’orifice du tuyau de l’unité extérieure (où l’espace pour l’installation est assez large)
Tuyau d’orifice
Étapes:
1. Raccorder directement l’écrou “Femelle” du tuyau
d’orifice sur le robinet de liquide.
2. Évaser le tuyau de liquide et le brancher au joint
“Mâle” du tuyau d’orifice.
Tuyau
d’orifice
Tuyau de
liquide
Étape 2
Étape 1
