L
COMP
N2
N1
N
T
COMP
L
N
S
R
COMP
N2
N1
L
COMP
N

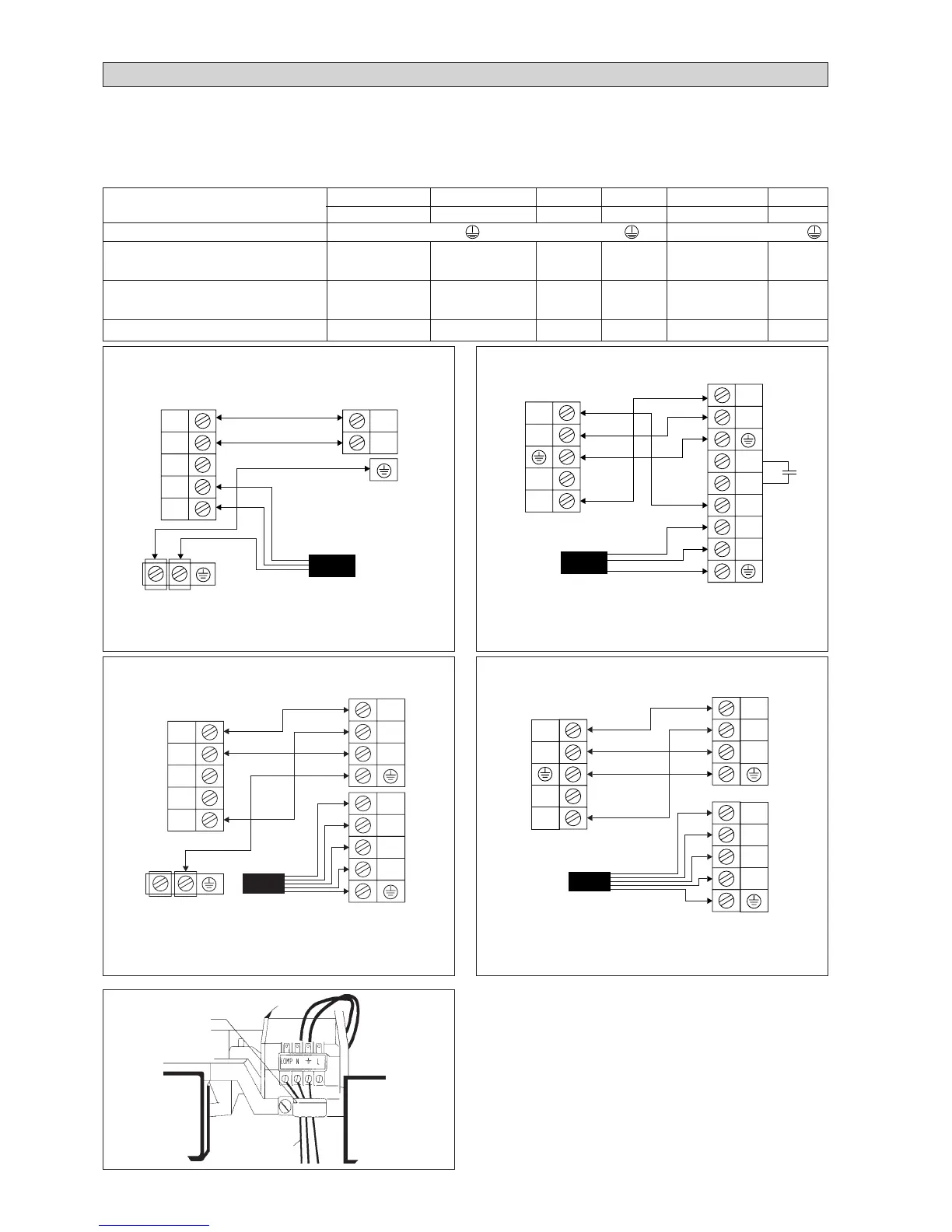

KABELANSCHLUß
Kühleinheit
WICHTIG : * Die angegeben Werte sind lediglich Richtwerte. Sie sind zu überprüfen und ggf. den örtlichen und/
oderlandesspezifischen Vorschriften und Bestimmungen anzugleichen. Des weiteren sind sie abhängig von der
Installationsart und dem Adernquerschnitt.
** Der geeignete Spannungsbereich sollte den Etikettdaten auf der Einheit entnommen werden. ETL verzeichnete
Daten gelten nur für einen 60Hz Netzanschluss.
COMP
N2
N1
L
COMP
R
S
N
L
N
L
WM301 VS SL30C
WM07 / 10 / 15 / 20 / 25 / 301 VS SL07 / 10 / 15 / 20 / 25 / 30B
5WM311 VS 5SL28C
Die Stromversorgung muß mit
Schutzeinrichtungen ausgestattet sein (Lei-
tungsunterbrecher oder Sicherung).
Vorzusehen ist ein 2-Pol-Schutzschalter mit
einem Mindestkontak-tabstand von 3mm.
!
Außen-Gerät-
Klemmenblock
Anschluss-Kabel
Anschluss-Kabel
Die Stromversorgung muß mit
Schutzeinrichtungen ausgestattet sein (Lei-
tungsunterbrecher oder Sicherung).
Vorzusehen ist ein 2-Pol-Schutzschalter
mit einem Mindestkontak-tabstand von
3mm.
!
Innen-Gerät-
Klemmenblock
Außen-Gerät-
Klemmenblock
Anschluss-Kabel
Die Stromversorgung muß mit
Schutzeinrichtungen ausgestattet sein (Lei-
tungsunterbrecher oder Sicherung).
Vorzusehen ist ein 2-Pol-Schutzschalter mit
einem Mindestkontak-tabstand von 3mm.
!
WM201 / 251 VS SL20 / 25B (3 Phase)
Innen-Gerät-
Klemmenblock
Außen-Gerät-
Klemmenblock
L
COMP
N2
N1
N
T
COMP
L
N
S
R
Die Stromversorgung muß mit
Schutzeinrichtungen ausgestattet sein (Lei-
tungsunterbrecher oder Sicherung).
Vorzusehen ist ein 2-Pol-Schutzschalter mit
einem Mindestkontak-tabstand von 3mm.
!
Anschluss-Kabel
Innen-Gerät-
Klemmenblock
Außen-Gerät-
Klemmenblock
WM301 VS SL30C (3 Phase)
Drahtklemme
Verbin-
dungskabel
• Alle Adern sind fest zu verdrahten.
• Jeglicher Kontakt einer Elektrokabelader mit der
Kältemittelleitung, dem Kompressor oder anderen beweglichen
Teilen des Gebläsemotors ist zu vermeiden.
• Die Anschlußadern zwischen Außen- und Innenmontage-Gerät
sind gem. Klemmbrücke gegen Abziehen zu sichern.
• Das Anschlusskabel muss zumindest dem H05RN-F (245 IEC57)
entsprechen.
Modell Innen-Gerät WM 071/ 101/ 151 WM201/ 251/ 301 5WM311 WM301 WM201/ 251/ 301 WM301
Außen-Gerät SL07/ 10/ 15B SL20/ 25/ 30B 5SL28C SL30C SL20/ 25/ 30B SL30C
Spannungsbereich**
220V-240V/ 1Ph/ 50Hz + oder 208V-230V/ 1Ph/ 60Hz + 380V-415V/ 3Ph/ 50Hz +N+
Zuleitungskabelquerschnitt* mm
2
1,5 2,5 2,5 4 1,5 1,5
Adernanzahl 333355
Zwischenkabelquerschnitt* mm
2
1,5 2,5 2,5 2,5 1,5 1,5
Adernanzahl 333444
Empfohlene Sicherung A 15 20 20 25 15 15
Innen-Gerät-
Klemmenblock
