3-11
Deutsch
Infrarot-Signalempfänger
Wenn von der Infrarot-Fernbedienung ein Signal an das
Gerät gesendet wird, bestätigt das Innen-gerät den
Empfang mit einem Signalton.

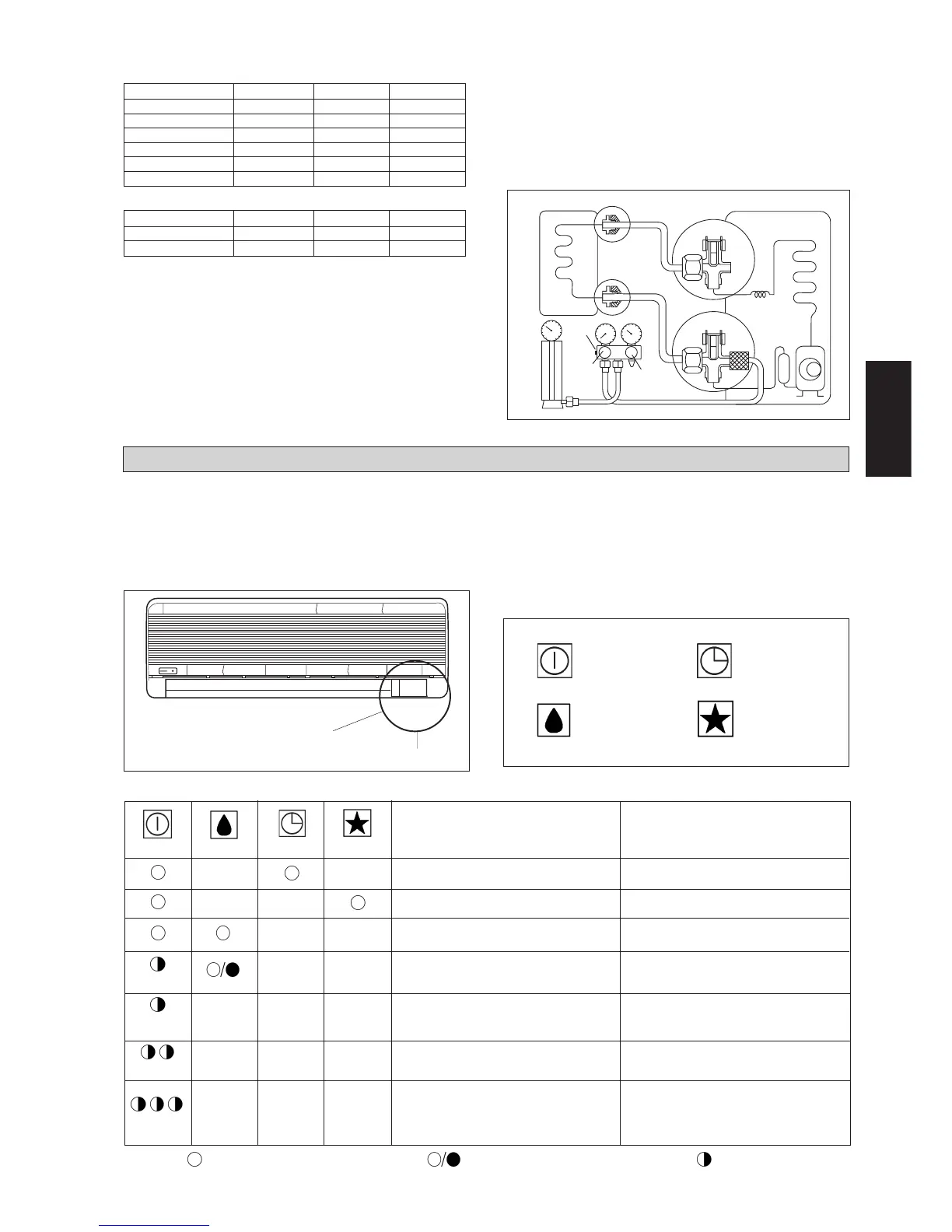

BETRIEBSLEUCHTANZEIGE
Kühleinheit
Die Tabelle erläutert die Bedeutung der Leuchtdioden für
den normalen Betrieb und eventuelle Störungen des
Klimageräts.
Die LED-Anzeigeleuchten befinden sich auf der rechten
unteren Seite des Klimagerätes.
Leuchtdioden : Normalbetrieb und Störungssituationen des Kühlgeräts
Leuchtdiode für Kühlbetrieb
Strom AN
Zeitschalter
Schlafmodul
Entfeuchtungs-
Modus
LED -Funktionsanzeige
Infrarot-Empfanger
Kältemittel-Zusatzbefüllung
Dieser Arbeitsgang erfordert unbedingt den Einsatzeines
Gas-Füllzylinders sowie einer Präzisionswaage. Die
Zusatzbefüllung erfolgt am Außenmontage-Gerät mithilfe
des Ansaugventils und dem Wartungsanschluß.
• Abdeckung der Wartungsöffnung entfernen.
• Die Niederdrucköffnung des Lademessers an den
Ansauganschluss des Gaszylinders anschliessen und die
Hochdrucköffnung des Lademessers schliessen. Die
verbleibende Luft aus dem Zulieferschlauch entfernen.
• Klimaanlage einschalten.
Modell 10 m/32,8 ft 12 m/39,4 ft 15 m/49,2 ft
071 / 101 / 151 35 65 -
201 35 65 110
251 / 301 90 165 280
071R / 101R /151R 50 90 -
201R 60 110 185
251R / 301R 120 220 370
Modell 10 m/32,8 ft 12 m/39,4 ft 15 m/49,2 ft
311 80 150 255
301R 110 200 335
Zusatzfüllung in Gramm (R410A)
• Den Gaszylinder und das Niederdruck-Ladeventil öffnen.
• Sobald die benötigte Kältemittelmenge in das Gerät
eingepumpt ist, werden die Niederdrucköffnung des
Lademessers und der Gaszylinder geschlossen.
• Den Zulieferschlauch vom Gaszylinder entfernen und
dieZylinder-Abdeckung wieder anbringen.
Zusatzfüllung in Gramm (R22)
Außen-Gerät
Innen-Gerät
Flüssigkeitsleitung
Sauggasleitung
Gesch-
lossen
Ablaufventil
Offen
Geschlossen
Hi
Lo
Gesch-
lossen
Saugventil
Ventil
prüfen
EIN oder AUSEIN Blinkend
Betrieb/Falsche Anzeige Maßnahme
Zeitschalter AN. –
Schlafmodul AN. –
Entfeuchtungs-Modus. –
Verhindern von Rauhreif. Filter reinigen und auf hohe
Ventilator-Drehzahl umschalten.
Raum-Luftsensorkontakt unterbrochen/
Händler benachrichtigen.
kurzgeschlossen.
Innenmontage-Sensorspule unterbrochen/
Händler benachrichtigen.
kurzgeschlossen.
Kontaktproblem der Sensoren Kompressoren-
Händler benachrichtigen.
Überlastschutz Schaltauslösung oder Gasleck
Strom Entfeuchtungs Zeitschalter Schlafmodul
Ununterbrochen
Zweimal alle
2 Sekunden.
Drei alle
2 Sekunden.
Mindestens alle
2 Sekunden.
