3-3
Deutsch

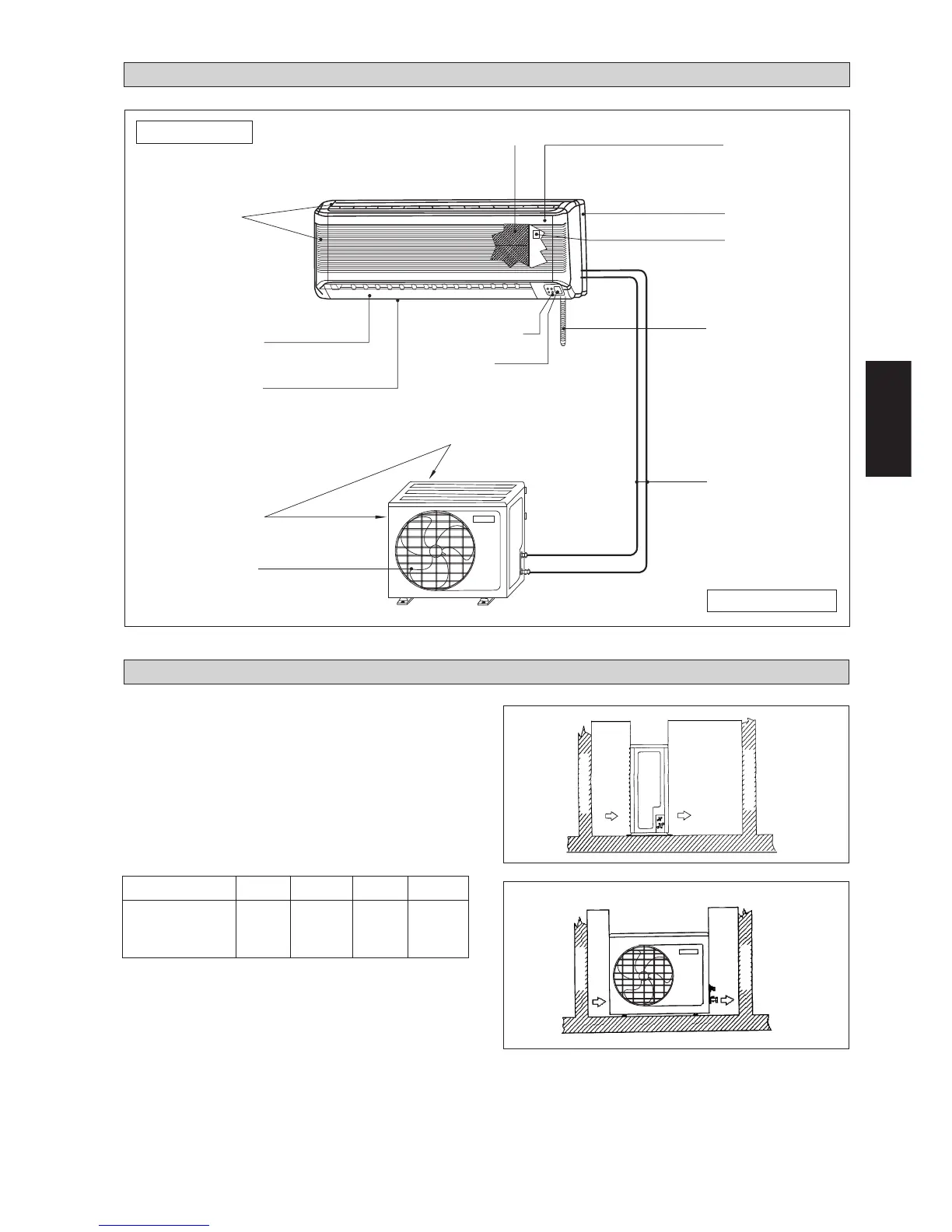

INSTALLATIONSDIAGRAMM
LUFTEINLASSGITTER
ABLUFTGITTER
LUFTEINLASS
KÄLTEMITTELLEITUNG
ABLAUFSCHLAUCH
VORDERER RAHMEN
RÜCKWÄRTIGES
GEHÄUSE
EIN-/AUS- SCHALTER
LUFTFILTER
LEUCHTANZEIGE
IR-EMPFÄNGER
ABLUFTAUFSATZ
AUßEN-GERÄT
INNEN-GERÄT
INSTALLATION DES AUßENGERÄTES
LUFTAUSLASSDÜSE
LUFTEINLASS
Die Außenmontage-Einheit ist so zu installieren, daß die
Luftzirkulation an keiner Stelle beeinträchtigt oder durch ein
Hindernis am Abströmen gehindert wird. Auf Einhaltung der
nachstehend gezeigten Mindestabstände achten.
Auszuwählen ist die jeweils kühlste Stelle, an der die
Einlaßlufttemperatur nicht die Außentemperatur überschreitet
(maximal 45°C/113°F).
Montageabstand
Anmerkung: Bei einem Hindernis von über 2m oder soweit
sich irgendein Hindernis im oberen Bereich der Einheit
befindet, muß der in obenstehender Tabelle aufgeführte
Abstand entsprechend vergrößert werden.
A
B
C
D
Wandelement
Wandelement
Luftzufuhr
Auslassluft
Luftzufuhr
Wartungs-Offnung
Wandelement
Abmessung A B C D
Mindest
Entfernung, mm 300 1000 300 500
(11,8) (39,4) (11,8) 19,7
Wandelement
