Flüssigkeitsrohr
Schweißgerät

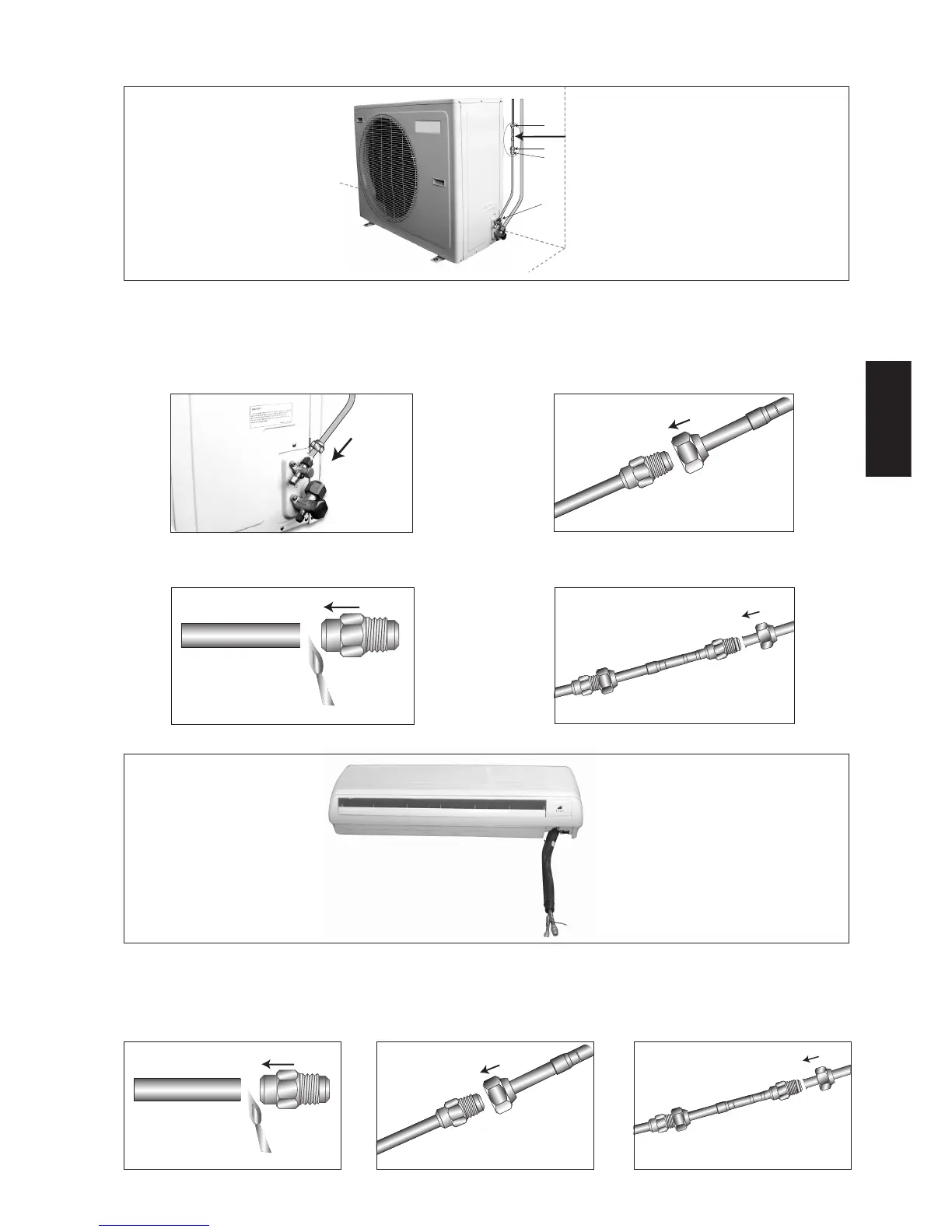

C. Installation der Öffnungsrohrleitung
Innen-Gerät
Ablassrohr
B. Öffnungsrohrleitung des Außengerätes (wo der installationsraum beschränkt ist)
Schritt 4
Schritt 3
Schritt 2
Schritt 1
Ablassrohr
Wenn das Ablassrohr aufgrund von Platzmangel nicht direkt mit dem Flüssigkeitsventil verbunden werden kann, kann es
entlang des Flüssigkeitsrohres eingebaut werden.
Schritte:
1. Bringen Sie das Flüssigkeitsrohr an und verbinden Sie
es mit dem Flüssigkeitsventil.
2. Schweißen Sie eine zusätzliche
Hohlschraubenverbindung an das Flüssigkeitsrohr.
3. Verbinden Sie die Schraubenmutter des Ablassrohres
mit der Hohlschraube.
4. Bringen Sie ein weiteres Flüssigkeitsrohr an und
verbinden Sie es mit dem Gewinde des Auslassrohres.
Schritte:
1. Schweißen Sie eine zusätzliche
Hohlschraubenverbindung an
das Flüssigkeitsrohr.
3. Bringen Sie ein weiteres
Flüssigkeitsrohr an und
verbinden Sie es mit dem
Gewinde des Auslassrohres.
2. Verbinden Sie die
Schraubenmutter des
Ablassrohres mit der
Hohlschraube.
Flüssigkeitsrohr
Schweißgerät
Flüssigkeitsrohr
Ablassrohr
Flüssigkeitsrohr
Ablassrohr
Flüssigkeitsrohr
Ablassrohr
Flüssigkeitsrohr
Ablassrohr
