3-7
Deutsch

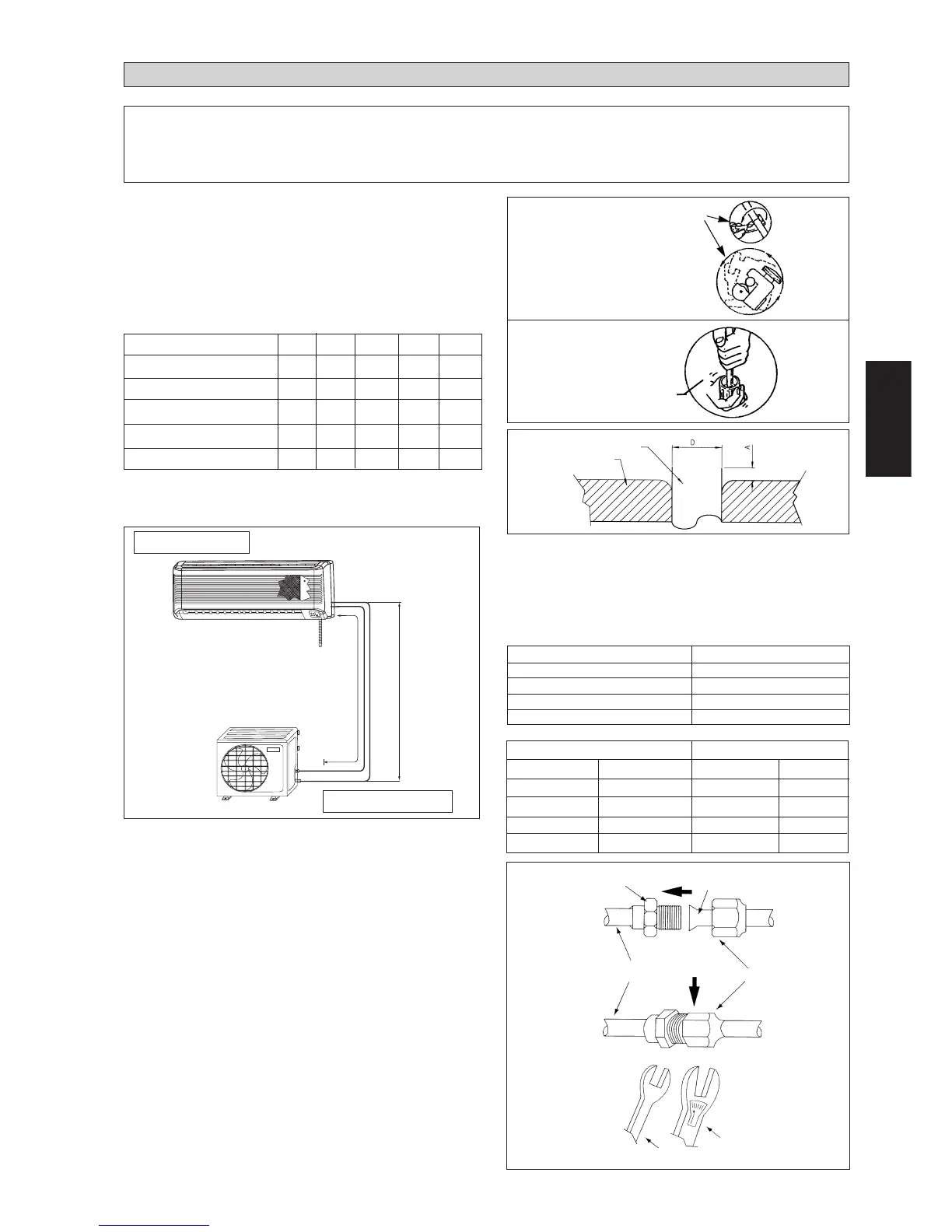

Leitungslänge und Höhenmaß
Bei zu langer Rohrleitung führt dies zu mangelnder
Kapazität und Zuverlässigkeit des Gerätes. Mit zunehmender
Bögenanzahl steigt der Kältemittelstrom im System an, führt
dadurch zu einer verminderten Kühlkapazität und verursacht
u.U. eine Störung des Kompressors. Immer den kürzesten
Leitungsweg unter Beachtung nachstehender Empfehlungen
wählen:
Anmerkung: Für Außenmontage-Geräte wird werkseitig eine
Kältemittelcharge hinsichtlich einer Rohrleitungslänge
von 7,62 m/25ft vorgenommen.
KÜHLMITTELLEITUNG
Außen-Gerät
Innen-Gerät
Zuschneiden Des
Kupferrohres
Verlegen Und Anschliessen Der Leitungsrohre
•
Keine verschmutzten oder beschädigten Kupferrohre
verwenden. Plastikabdeckungen, Gummistopfen oder
Messinggewinde sollen nicht von den Ventilen, Armaturen,
Rohrleitungen oder den Heiz- und Kälteschlangen entfernt
werden, bis die Ansaug- bzw. Flüssigkeitsleitung
anschlussbereit ist.
•
Falls Lötarbeiten vorzunehmen sind, sicherstellen, daß
Während des Lötens Stickstoff durch die Wärmetauscher und
Kupplungen gerührt wird. Dadurch werden Rußablagerungen
auf den Kupferrohr-Innenwandungen vermieden.
•
Das Verbingungsrohr mit einem Rohrschneider abschneiden.
•
Die Rohrkanten mit einer Reibahle entgraten. Das Rohrende
dabei nach unten halten, damit keine Metallpartikel in das
Rohr gelangen.
•
Die Gewindeüberwurfteile an den Armaturen des Innen- und
Außengerätes auf die Kupferrohre ziehen.
•
Das hinter dem Aufweitungswekzeug überstehende Rohrende
soweit aufweiten, wie in der Tabelle gezeigt.
•
Die aufgeweitete Kante soll glatt sein und weder Kratzer noch
Sprünge aufweisen.
! Vorsicht
Nur im Kühlgerät WM 301 wird eine Öffnung als Ausdehnungsvorrichtung verwendet. Beim Innengerät ist diese im
Flüssigkeitsrohr festgemacht.
Geräte-rohranschluss
• Rohrleitung zentrieren und Gegenmutter des
aufgeweiteten Rohrstückes mit der Hand anziehen.
• Abschließend Gewindemutter und Moment-schlüssel bis
an die gewünschte Moment-Einraststelle anziehen.
L
H
Gasleitungs-Durchm 3/8" 1/2" 5/8" 5/8" 5/8"
Modell 07/10 15 20 25 30
Maximale Länge, m (ft), L
12
(39,4)
12
(39,4)
15
(49,2)
15
(49,2)
35
(114,8)
Maximale Höhe, m (ft), H 5 (16,4) 5 (16,4) 8 (26,2) 8 (26,2) 15 (49,2)
Maximale Bogenanzahl 10 10 10 10 10
Flüssigkeitsleitungs-Durchm 1/4" 1/4" 1/4" 3/8" 3/8"
Rohrgröße mm / (zoll) Anzugsmoment Nm / (Ft-lb)
12,7 (1/2) 55 (40,6)
15,88 (5/8) 65 (48,0)
6,35 (1/4) 18 (13,3)
9,53 (3/8) 42 (31,0)
Ø Rohr, D A (mm)
Zoll mm Aufgeweite Starr
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
Innenmontagerohr
Gewindeüberwurf
Aufgeweitetes Rohr
Anzugsring
Anzugsschlüssel
Drehmomentschlüssel
Rohrentgratung
Kupferrohr
Stauchblock
