2-6
50mm
50mm
50mm

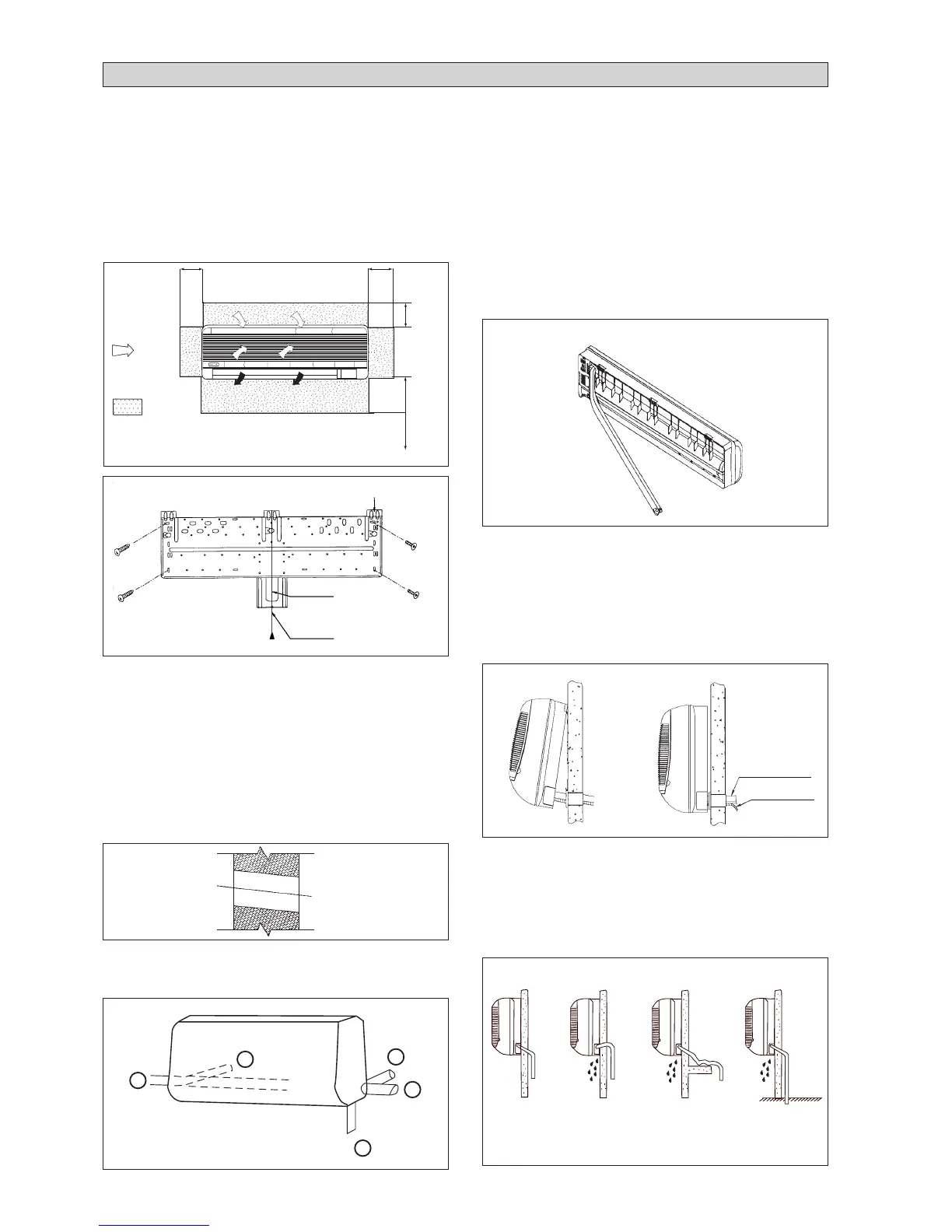

INSTALLATION DE L’UNITÉ INTÉRIEURE
Espace d’entretien et
de reparation
Direction de
la circulation
d’air
Plus haut que le
niveau des yeux
Installer l’unité intérieure de traitement d’air de façon à ce
qu’il n’y ait aucun obstacle sur la circulation de l’air
(risque de recyclage de l’air refroidi au refoulement de l’unité
et l’air à l’entrée). Veuillez respecter l’écartement
d’installation illustré sur le diagramme. Ne pas exposer l’unité
intérieure à l’influence directe de l’éclairage. L’emplacement
de l’unité, doit permettre une évacuation aisée des condensats,
et permettre une evacuation aisee des condensats, et doit être
suffisamment loin des portes.
Montage de la platine support
S’assurrer que le mur de support soit suffisamment résistant,
pour supporter le poids de l’unité et éviter toutes vibrations.
Selon la composition du mur, utiliser des vis chevilles
appropriées pour la fixation de la platine support.
Utiliser la jauge à niveau pour le montage horizontal, puis la
fixer avec 4 vis appropriées.
Dans le cas de sortie arrière des tuyauteries, percer le trou
Ø 65mm pour les canalisations à l’aide d’une scie cloche. Le
trou aura une légère pente vers l’unité extérieure (Voir figure).
Orientation des tuyauteries
Retirer les vis qui retiennent le panneau de devant.
Acheminement de la tuyauterie
1
2
3
4
5
Plaque d’Installation
Le Marquage-Hors ligne
Le fil
À l’intèrieur
À l’extèrieur
Inclinaison de 1/50
Acheminement de la tuyauterie
L’unité d’évacuations des condensats de l’unité interieure
devra être, dans la mesure du possible, dirigé vers la sortie
arrière des tuyauteries à travers le mur de support (voir
figure). Avant d’orienter le tubing, déclipser le support de
tube. Cintrer les tubes frigorifiques avec précaution et les
diriger vers la sorte choisie. Ne pas oublier de passer le câble
d’alimentation électrique dans l’unité intérieure à travers le
mur en même temps que les tuyauteries. Ne pas raccorder
le câble. Laisser une longueur de câble suffisante pour
permettre la connection ultérieure. Relier ensemble les tubes
frigorifiques, le flexible d’évacuation des condensats et le
câble électrique.
Mise en place de l’unite de la platine support
Positionner dans un premier temps l’unité intérieure sur la
languette d’accrochage supérieure de support. Pour vous
assurer que les crochets sont correctement installés sur la
plaque d’installation, essayez de les faire légèrement bouger
de gauche à droite.
Evacuation
d’eau de
Condensation
plongé
dans l’eau
Fuite
d’eau
Évacuation des condensats
Le tube d’évacuation des condensats de l’unité devra être,
dans la mesure du possible, dirigé vers la sortie arriere des
tuyauteries a travers le mur de support. Evitez les
situations susceptibles de causer une fuite d’eau.
Câble de liaison
Tuyau d’evacuation
J
Incorrect
J
Incorrect
J
Incorrect
j
Correct
✓
Fuite
d’eau
Fuite
d’eau
Drainage De L’eau
