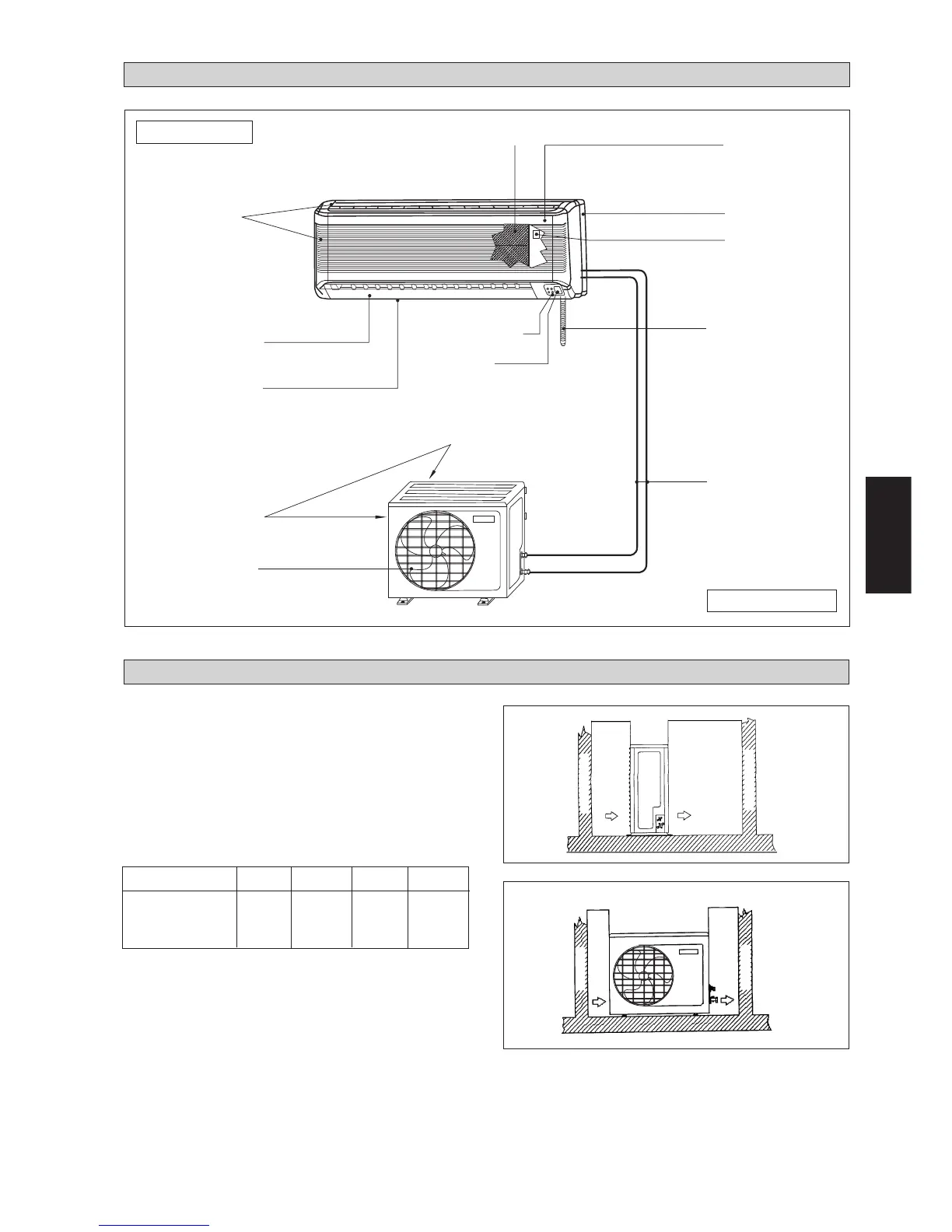

DIAGRAMMA PER L’INSTALLAZIONE
Griglia Dell’entrata
Dell’aria
Griglia D’ingresso
Dell’aria
Ingresso dell’aria
Condotti Del Refrigerante
Tubo di drenaggio
Pannello Anteriore
Pannello Posteriore
Interruttore
Avvio/Arresto
Fitri Dell’aria
Spie Luminose
Rejilla de aire de
retorno
Feritoria di Ventilazione
Unità Esterna
Unità Interna
INSTALLAZIONE DELL’UNITÀ ESTERNA
Il blocco esterno deve essere installato in modo da evitare
che la circolazione dell’aria calda di scarico venga strozzata
o ostruita, diminuendone così il flusso normale. Rispettare
nell’installazione le distanze di sicurezza sotto indicate.
Scegliere il luogo più fresco possibile in modo che la
temperatura dell’aria in entrata non sia superiore a quella
esterna (massimo 45°C/113°F).
Distanze di sicurezza
Nota: Se esistono ostacoli di più di 2m di altezza o una
qualsiasi ostruzione al di sopra dell’apparecchiatura,
aumentare le distanze sopra indicate.
Effusore Della
Ventola di
Aerazione
A
B
C
D
Ingresso dell’aria
Ostacolo
Ostacolo
Aria di ritorno
Aria di scarico
Ostacolo
Ostacolo
Aria di ritorno
Portello di Servizio
Dimensioni A
Distanza
minima, mm 300 1000
(in) (11,8) (39,4) (11,8) (19,7)
D
500
B C
300
