Advanced Control C220 Series - Page 101

Parameter Description
C220/C420G General Flux Vector Control Inverter User Manual
100
Corresponding Settings
(Frequency, Torque, etc.）
100.0%
0.0%
AI
0V
（0mA）
0V
（0mA）
10V
（20mA）
AI
100.0%
-100.0%
Corresponding Settings
(Frequency, Torque, etc.）

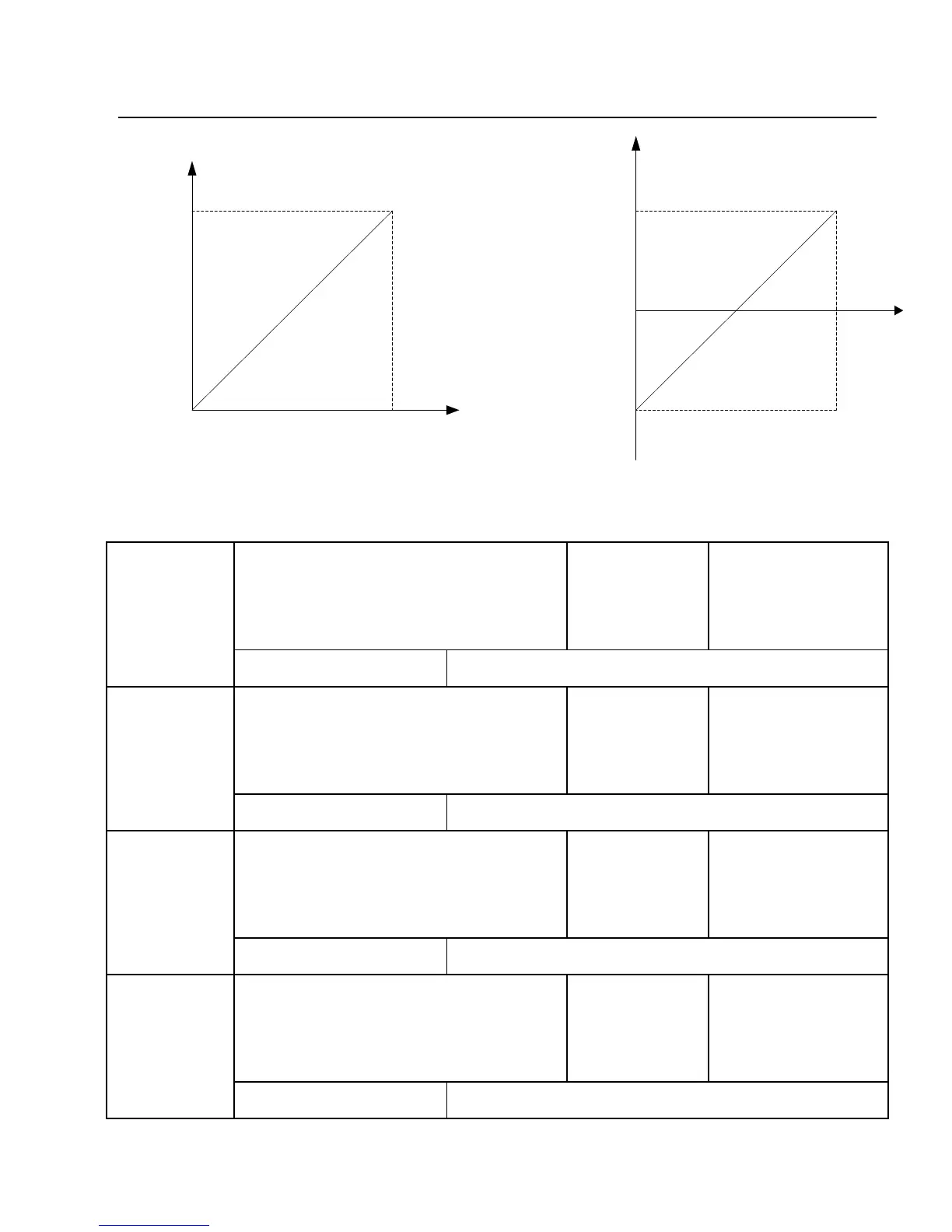

Fig.5-11 Corresponding Relationship between Analog Reference and Setting
F5-20
AI2 minimum
input
Factory
default
value
0.00V
Setup range
0.00V
～
10.00V
F5-21
AI2 minimum input
corresponding setup
Factory
default
value
0.0%
Setup range
-100.00%
～
100.0%
F5-22
AI2 maximum
input
Factory
default
value
10.00V
Setup range
0.00V
～
10.00V
F5-23
AI2 maximum input
corresponding setup
Factory
default
value
100.0%
Setup range
-100.00%
～
100.0%
