Akai AA-R22/L User Manual

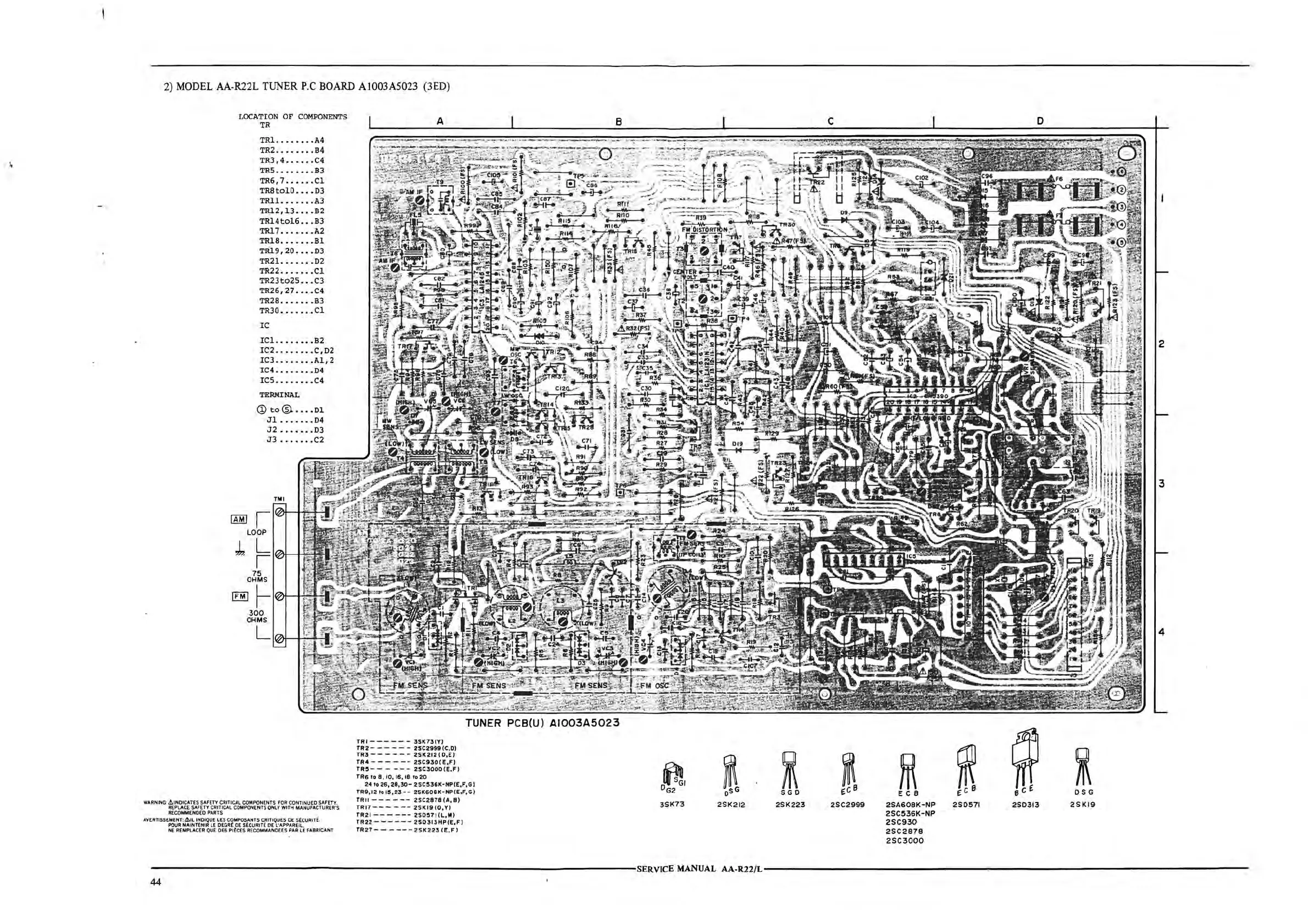

2) MODEL AA-R22L TUNER P.C BOARD A1003A5023 (3ED)
LOCATION OF COMPONENTS
TR
[!Ml
TRl •••••••• A4
TR2 •••••••• B4
TR3,4 •••••• C4
TRS
•••••••• B3
TR6, 7 •••••• Cl
TR8tol0 •••• 03
TRll ••••••• A3
TR12,13 •••• B2
TR14tol6 ••• B3
TR17 ••••••• A2
TR18 ••••••• Bl
TR19,20 •••• 03
TR21. •••••• 02
TR22 ••••••• Cl
TR23 to25 ••• C3
TR26,27 •••• C4
TR28 ••••••• B3
TR30 ••••••• Cl
IC
ICl •••••••• B2
IC2 •••••••• C,02
IC3 •••••••• Al,2
IC4 ••••••• .• 04
ICS •••••••• C4
TERMINAL
(!)to@. •••• 01
Jl ....... 04
J2 ••••••• 03
J3 ..••••• C2
i
WARNING: J:i.lNDlCATES SAFETY CRITICAL COMPONENTS FOR CO NTINUED SAFETY .
REPLACE SAF E TY CRITICAL COMPONENTS ONLY WITH MANUFACTURER'S
RECOMMENDED PARTS
AVERTISSEMENT: ~IL INOIQUE LES COMPOSANTS CRITIQUES DE SECURITE.
POUR MAINTENIR LE DEGRE DE S[CURITf DE L' APPAREIL,
NE REMPLACER QUE DES PIECES RECOMMANOEES PAR LE FABRICANT
44
A
B
TUNER PCB(U) AI003A5023
TRI - - - - - - 3SK73(Y)
TR2 - - - - - - 2SC2999 (C,D)
TR3------ 2SK212(D,E)
TR4 - - - - ~- 2SC930(E,F)
TR5- - - - - - 2SC3000 (E,F)
TR6 to 8, 10, 16, 1.8 to 20
24 .to 26 , 28,30- 2SC536K·NP(E,F,G)
TR9,12 to 15,23 • - 2SK608K·NP(E,F,G)
TRI! - - - - -- 2SC2878 (A, 8)
TRl7------ 2SK19(0,Y)
TR21 -- - --- 2S0571 (L,M)
TR22 - - - --- 2S0313HP(E,F)
TR27- - - -- - 2SK223 (E,F)
~I
~
OG2
D
3SK73 2SK212
SERVICE MANUAL AA-R22/L
C
D
2
3
4
~
ffl
ffl
~
~
~
S GD
f:C B
EC B
DSG
2SK223 2SC2999 2SA60BK-NP 2S0571
2S0313
2SK19
2SC536K-NP
2SC930
2SC2B7B
2SC3000
