Akai AA-R22/L

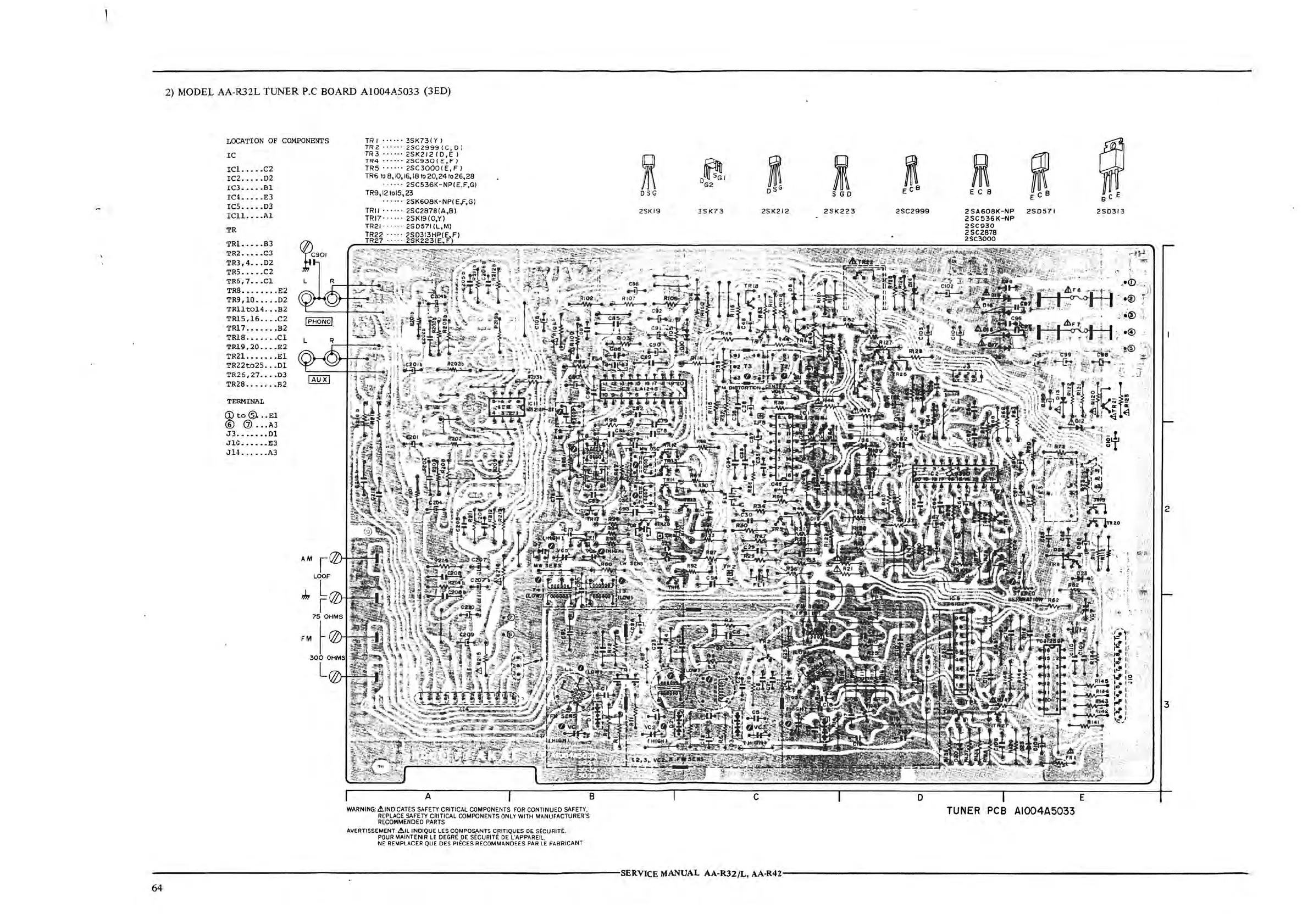

2) MODEL AA-R32L TUNER P.C BOARD Al004A5033 (3ED)
LOCATION OF COMPONENTS
IC
ICl. •••• C2
IC2 ••••• D2
IC3 • •••• Bl
IC4 ••••• E3
ICS •••• ;D3
ICll •••• Al
TR
TRl. •••• B3
TR2
••••• C3
TR3,4 ••• D2
TRS
••••• C2
TR6,7 ••• Cl
TR8 •••••••• E2
TR9, 10 ••••• D2
TRlltol4 ••• B2
TRlS,16 ••.• C2
TR17 ••••••• B2
TR18 ••••••• Cl
TR19,20 •••• E2
TR21. •••••• El
TR22to25 ••• Dl
TR25,27 •••• D3
TR28 • •••••• B2
TERMINAL
(!)to@ •• El
@ Q) ... A3
J3 •••...• Dl
JlC .....• E3
Jl4 ...... A3
L R
TR I · · · · · · 3SK73 { Y l
TR2 ······ 2SC2999(C , D)
TR3 ·· ·· ··25K212(D,El
TR4 · · · · · · 2SC930 < E, Fl
TRS ······ 2SC3000{E,Fl
TR6 to 8,10,16,18 to20,24 to26,28
· · · · · · 2SC536K-NP(E.F,G)
TR9,12tol5,23
· · · · · · 2SK608K·NP( E,F,GJ
g
/!\
DSG
i
S GD
EC B
TRII · ···· · 2SC287B(A,BJ 2SK19 3SK73 2SK212 2SK223 2SC2999 2SA608K-NP 2S0571
TRl7 ·· ···· 2SK19(0,YJ 2SC536K-NP
TR21 · · · · · · 2S0571 (L,M) 2SC930
rn~~ : : : : : ~~~~~3~~~W' ~lNJcJ8
A
WARNING: .t.lNDICATESSAFETY CRITICAL COMPONENTS FOR CONTINUED SAFETY,
REPLACE SAFETY CRITICAL COMPONENTS ONLY WITH MANUFACTURER'S
RECOMMENDED PARTS
AVERTISSEMENT: i!>IL INDIQUE LES
CQMPOSflNTS C_RITIQUES DE SECURITE.
POUR MAINTENIR LE DEGRE DE SE CU RITE DE L'APPAREIL.
NE REMPLACER
QUE DES PIECES RECOMMANDEES PAR LE FABRICANT
B
D
TUNER PCB AI004A5033
2S0313
2
3
E
---------------------------------------SERVICE MANUAL AA-R32/L, AA-R42--------------------------------------
64
