Akai GX-625 User Manual

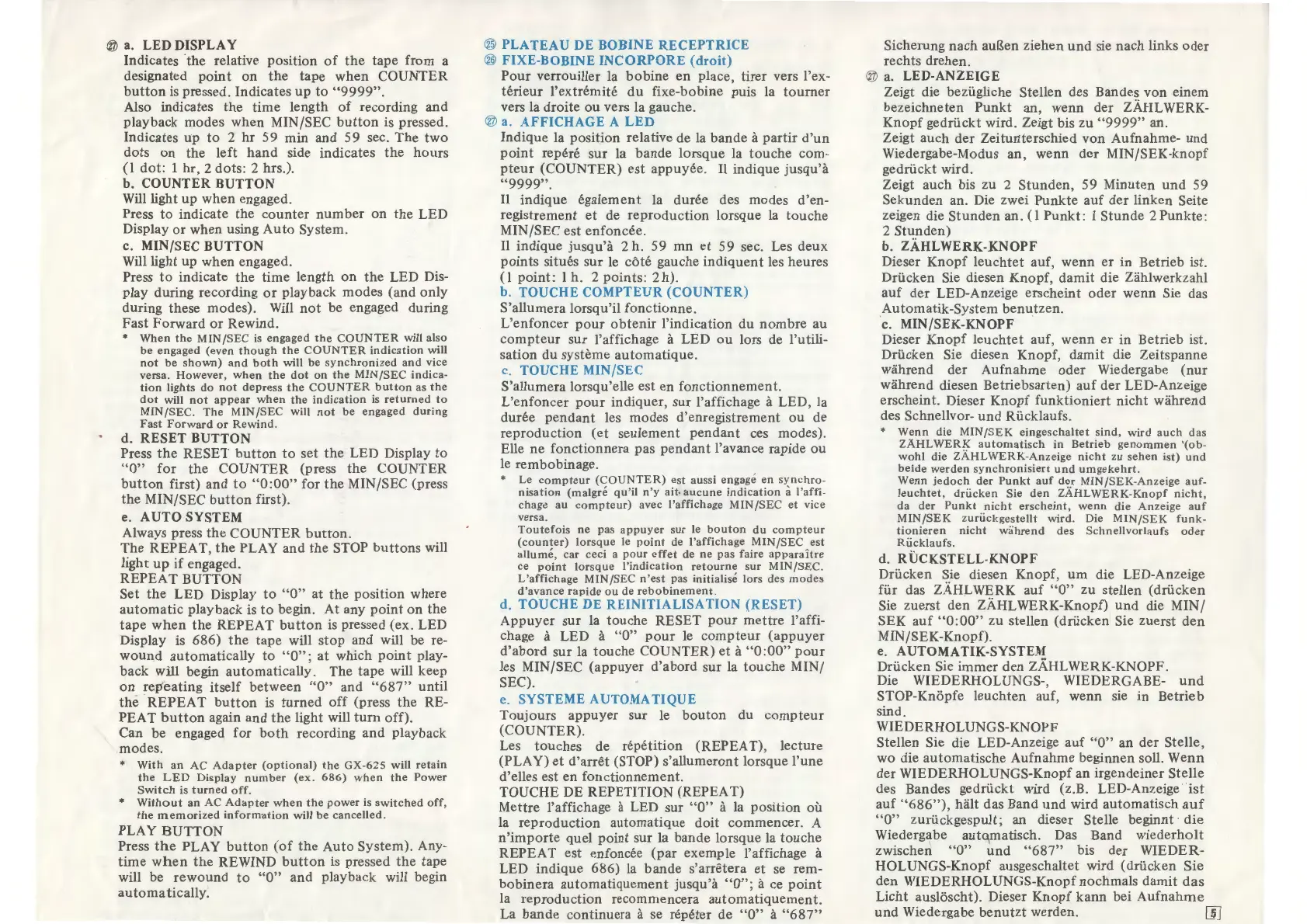

@ a. LED DISPLA Y
Indicates ·the relative position
of the tape from a
designated
point on the tape when COUNTER
button is pressed. Indicates up to "9999".
Also indicates the time length of recording and
playback modes when MIN/SEC button is pressed.
Indicates
up to 2 hr 59 min and 59 sec. The two
dots on the left hand side indicates the hours
(1 dot : 1 hr, 2 dots: 2 hrs.).
b. COUNTER BUTTON
Willlight
up when engaged.
Press
to indicate the counter number on the LED
Display or when using Auto System.
c. MIN/SEC BUTTON
Willlight up
when engaged.
Press
to indicate the time length on the LED Dis-
play during recording
or playback modes (and only
during these modes). Will not be engaged during
Fast Forward or Rewind.
* When the MIN/SEC is engaged the COUNTER will also
be engaged (even though the COUNTER indication will
not be shown) and both will be synchronized and vice
versa.
However , when the dot on the MIN/SEC indica-
tion lights do not depress the COUNTER button as the
dot will not appear when the indication is returned to
MIN/SEC. The MIN/SEC will not be engaged during
Fast Forward or Rewind.
d. RESET BUTTON
Press
the RESET button to set the LED Display to
"0" for the COUNTER (press the COUNTER
button first) and to "0:00" for the MIN/SEC (press
the MIN/SEC button first).
e.
AUTO SYSTEM
Always press
the COUNTER button.
The REPEAT , the PLAY and the STOP buttons will
light
up if engaged.
REPEA T BUTTON
Set
the LED Display to "0" at the position where
automatic playback is to begin. At any point on the
tape when the REPEAT button is pressed (ex. LED
Display is
686) the tape will stop and will be re-
wound automatically to "0" ; at which point play-
back will begin automatically. The tape will keep
on rep' eating itself between "0" and "687" until
the REPEA T button is turned off (press the RE-
PEA T
button again and the light will turn off).
Can be engaged
for both recording and playback
modes.
* With an AC Adapter (optional) the GX-625 will retain
the LED Display number (ex. 686) when the Power
Switch is turned off.
* Without an AC Adapter when the power is switched off,
the memorized information will be cancelled.
PLAY BUTTON
Press the PLAY button (of the Auto System). Any-
time when the REWIND button is pressed the tape
will be
rewound to "0" and playback will begin
automatically.
® PLATEAU DE BOBINE RECEPTRICE
® FIXE-BOBINE INCORPORE (droit)
Pour verrouiller la bobine en place, tirer vers l'ex-
térieur l'extrémité du fixe-bobine puis la tourner
vers la droite ou vers la gauche.
@ a.
AFFICHAGE A LED
Indique la position relative de la bande à partir d'un
point repéré sur la bande lorsque la touche com-
pteur (COUNTER) est appuyée. Il indique jusqu'à
"9999".
Il indique également la durée des modes d'en-
registrement et de reproduction lorsque la touche
MIN /SEC est enfoncée.
Il indique jusqu'à 2 h. 59 mn et 59 sec. Les deux
points situés sur le côté gauche indiquent les heures
(1 point: 1 h. 2 points: 2 h).
b. TOUCHE COMPTEUR
(COUNTER)
S'allumera lorsqu'il fonctionne.
L'enfoncer pour obtenir l'indication du nombre au
compteur sur l'affichage à LED ou lors de l'utili-
sation
du système automatique.
c. TOUCHE MIN /SEC
S'allumera lorsqu'elle est en fonctionnement.
L'enfoncer pour indiquer, sur l'affichage à LED, la
durée
pendant les modes d'enregistrement ou de
reproduction (et seulement pendant ces modes).
Elle
ne fonctionnera pas pendant l'avance rapide ou
le rembobinage.
* Le compteur (COUNTER) est aussi engagé en synchr o-
nisation (malgré qu'il n'y ait aucune indication à l'affi-
chage au compteur) avec l'affichage MIN/SEC et vice
versa .
Toutefois ne pas appuyer sur le bouton du compteur
(counter) lorsque le point de l'affichage MIN/SEC est
allumé, car ceci a pour effet de ne pas faire apparaître
ce point lorsque l' indication retourne sur MIN/SEC.
L'affichage MIN fSEC n'est pas initialisé lors des modes
d'avance rapide ou de rebobinement.
d. TOUCHE DE REINITIALISATION (RESET)
Appuyer sur la touche RESET pour mettre l'affi-
chage à LED à
"0" pour le compteur (appuyer
d'abord sur la touche COUNTER) et à "0:00" pour
les MIN/SEC (appuyer d'abord sur la touche MIN/
SEC).
e. SYSTEME AUTOMATIQUE
Toujours appuyer sur le bouton du compteur
(COUNTER).
Les touches de répétition (REPEA T), lecture
(PLA Y) et d'arrêt (STOP) s'allumeront lorsque l'une
d'elles est en fonctionnement.
TOUCHE DE REPETITION (REPEA T)
Mettre l'affichage à LED sur "0" à la position où
la reproduction automatique doit commencer. A
n'importe quel point sur la bande lorsque la touche
REPEAT est enfoncée (par exemple l'affichage à
LED
indique 686) la bande s'arrêtera et se rem-
bobinera automatiquement jusqu'à "0"; à ce point
la reproduction recommencera automatiquement.
La bande continuera à se répéter de "0" à "687"
Sicherung nach auBen ziehen und sie nach links oder
rechts drehen.
@ a. LED-ANZEIGE
Zeigt die bezügliche Stellen des Bandes
von einem
bezeichneten Punkt an, wenn der ZÀHLWERK-
Knopf gedrückt wird. Zeigt bis zu "9999" an.
Zeigt
auch der Zeitunterschied von Aufnahme- und
Wiedergabe-Modus
an, wenn der MIN/SEK-knopf
gedrückt wird.
Zeigt auch bis zu 2
Stunden, 59 Minuten und 59
Sekunden an. Die zwei Punkte auf der linken Seite
zeigen die
Stunden an. (1 Punkt: 1 Stunde 2 Punkte:
2 Stunden)
b. ZÀHLWERK-KNOPF
Dieser
Knopf leuchtet auf, wenn er in Betrieb ist.
Drücken Sie diesen Knopf, damit die Zahlwerkzahl
auf der LED-Anzeige erscheint oder wenn Sie das
Automatik-System benutzen.
c. MIN/SEK-KNOPF .
Dieser
Knopf leuchtet auf , wenn er in Betrieb ist.
Drücken Sie diesen Knopf, damit die Zeitspanne
wahrend der Aufnahme oder Wiedergabe (nur
wahrend diesen Betriebsarten) auf der LED-Anzeige
erscheint. Dieser
Knopf funktioniert nicht wahrend
des Schnellvor- und Rücklaufs.
* Wenn die MINfSEK eingeschaltet sind , wird auch das
ZAHLWERK automatisch in Betrieb genommen ' (ob -
wohl die ZÀHLWERK-Anzeige nicht zu sehen ist) und
beide werden synchronisiert und umgekehrt.
Wenn jedoch der Punkt auf der MINfSEK-An zeige auf-
leuchtet , drücken Sie den ZÀHLWERK-Knopf nicht ,
da der Punkt nicht erscheint, wenn die Anzeige auf
MIN/SEK zurückgestellt wird. Die MIN/SEK funk-
tionieren nicht wahrend des Schnellvorl a ufs oder
Rücklaufs.
d. RÜCKSTELL-KNOPF
Drücken Sie diesen Knopf, um die LED-Anzeige
für das ZÀHLWERK auf "0" zu stellen (drücken
Sie zuerst den ZÀHLWERK-Knopf) und die MIN/
SEK auf "0:00" zu stellen (drücken Sie zuerst den
MIN/SEK-Knopf).
e. AUTOMATIK-SYSTEM
Drücken Sie immer den ZAHLWERK-KNOPF.
Die WIEDERHOLUNGS-, WIEDERGABE-
und
STOP-Knôpfe leuchten auf, wenn sie in Betrieb
sind.
WIEDERHOLUNGS-KNOPF
Stellen Sie die LED-Anzeige
auf "0" an der Stelle,
wo die
automatische Aufnahme beginnen soli. Wenn
der WIEDERHOLUNGS-Knopf an irgendeiner Stelle
des Bandes gedrückt wird (z.B. LED-Anzeige ist
auf "686"), hait das Band und wird automatisch auf
"0" zurückgespult; an dieser Stelle beginnt · die
Wiedergabe automatisch. Das Band wiederholt
zwischen "0" und "687" bis der WIEDER-
HOLUNGS-Knopf ausgeschaltet wird (drücken Sie
den WIEDERHOLUNGS-Knopf nochmals damit das
Licht auslôscht). Dieser Knopf kann bei Aufnahme
und Wiedergabe benutzt werden. [[)

Akai GX-625 Specifications

Power

power requirements	220V/240V 120V 60 Hz
power requirements for US & Canada	120V 60 Hz
power requirements for Europe, UK & Australia	220V/240V 50 Hz

Audio Specifications

tape speed	19 cm/s ± 0.8%
frequency response at 19 cm/s	30 to 26000 Hz ± 3 dB
signal to noise ratio at 19 cm/s	better than 62 dB

Inputs and Outputs

input microphone sensitivity	0.25 mV
line input sensitivity	70 mV
line output level	775 mV

Weight and Dimensions

dimensions	440(W) x 446(H) x 241(D) mm
weight	17.6 kg
