8
9- Şase,
10-Yakıt tankı,
11-Titreşim izolatörü,,
12-Kontrol panosu

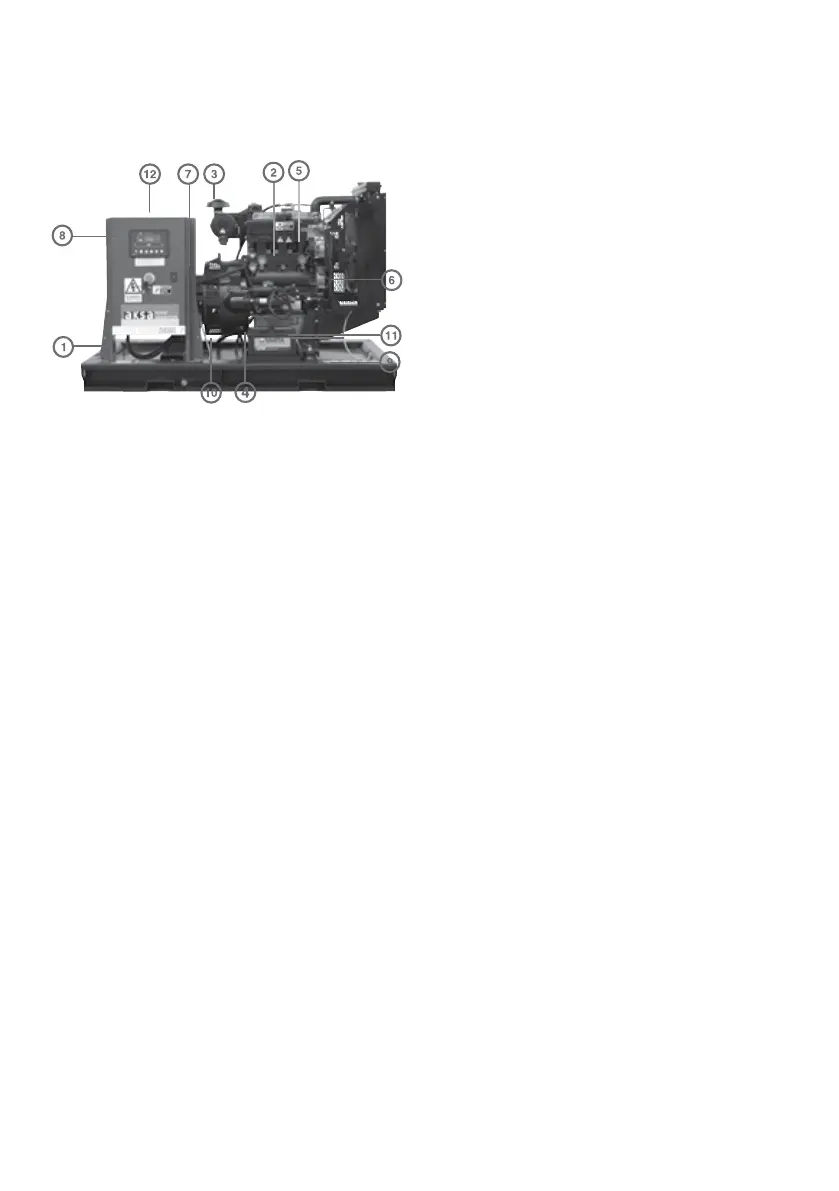

Şekil 4.1. Tipik jeneratör grubu
4.3. Dizel Motor
Jeneratöre hareket veren dizel motor (2) özellikle jene-
ratörler için üretildiğinden ve güvenilir oluşundan dolayı
seçilmiştir. Motor 4 zamanlı endüstriyel ağır hizmet tipi-
dir ve güvenilir bir enerji sağlamak için tüm aksesuarlar
üzerinde verilmiştir.
Değişebilir kuru tip hava filtresi (3), elektronik motor
hız kontrol governörü bu aksesuarlardan bazılarıdır.
4.4. Motor Elektrik Sistemi
Motor elektrik sistemi, negatif topraklı 12V D.C. dir.
Bu sistem elektrikli marş motoru, akü’den (4) ve şarj
alternatöründen (5) oluşmaktadır. 12V elektrik sistemi
için bir, adet kurşun asitli bakımsız tip starter akü ve-
rilmektedir. Eğer istenirse diğer tip akülerde verilebilir.
4.5. Soğutma Sistemi
Motor soğutma sistemi su soğutmalıdır. Su soğutmalı
bir sistem bir radyatör (6), bir fan, bir devir-daim pom-
pasından meydana gelmektedir.
Alternatörde alternatör sargılarını soğutmak için dahili
bir fan mevcuttur.
4.6. Alternatör
Jeneratörün çıkış gerilimi ve gücü İP 21 koruma stan-
dardında (tanecik ve damlamaya karşı korumalı) kafes
korumalı, kendinden ikazlı, kendinden regülasyonlu, al-
ternatör (8) tarafından üretilir.
Trifaze alternatörler fırçalı, monofaze alternatörler fır-
çasızdır. Alternatör üzerine çelik levhadan yapılmış ter-
minal kutusu (9)
4.7. Şase ve Yakıt Tankı
monte edilmiştir.
Motor ve alternatör birbirine bağlanır ve çelik bir şase
(10) üzerine monte edilmiştir. Yakıt tankı şase içerisin-
dedir (11).
4.8. Titreşim İzolatörleri
Motorun titreşimini azaltarak jeneratörün yerleştirildiği
zemine titreşimi iletmesini önlemek için titreşim izola-
törleri (11) kullanılmıştın Bu izolatörler motor ve alter-
natör ayağı ile şase arasına yerleştirilmiştir. İstenirse şase
ile zemin arasına da özel izolatörler kullanılabilir.
4.9. Susturucu ve Egzoz Sistemi
Açık tip ve kabinli jeneratör gruplarında egzoz susturu-
cusu, ve egzoz boru sistemi montajı yapılmıştır Susturu-
cu ve egzoz sistemi motordan yayılan gürültüyü azaltır
ve emniyetli çıkış için egzoz gazını yönlendirir.
4.10. Kontrol Sistemi
Otomatik kontrol sistemi ve panosu (12) jeneratörü
muhtemel arızalardan korumak, jeneratörün çıkışını
ve çalışmasını kontrol etmek amacıyla jeneratör şasesi
üzerine yerleştirilmiştir. Bu sistem hakkında 11. bölüm-
de daha detaylı bilgi verilmiştir.
