Eau chaude sortante
Alde Compact 3030
Eau douce entrante
5.12 Installation d’une soupape de sécurité/vidange


1. Percez un trou de Ø 16 mm dans le sol pour le drainage de la soupape de sécurité/vidange. Puis
vissez la soupape de sécurité/vidange en place dans le sol.
2. 

3. 
4. 

5. 


6. Pour 3030 Plus : Percez un trou de Ø 16 mm dans le sol pour le drainage de la soupape de
sécurité/vidange. Puis vissez la soupape de sécurité/vidange en place dans le sol. Cela doit être

7. 
8. 
9. 

9, p. 97). Le tuyau ne doit pas être bloqué.
La soupape de sécurité / vidange ne doit pas être installée plus haut que le raccord du tuyau
de la chaudière.

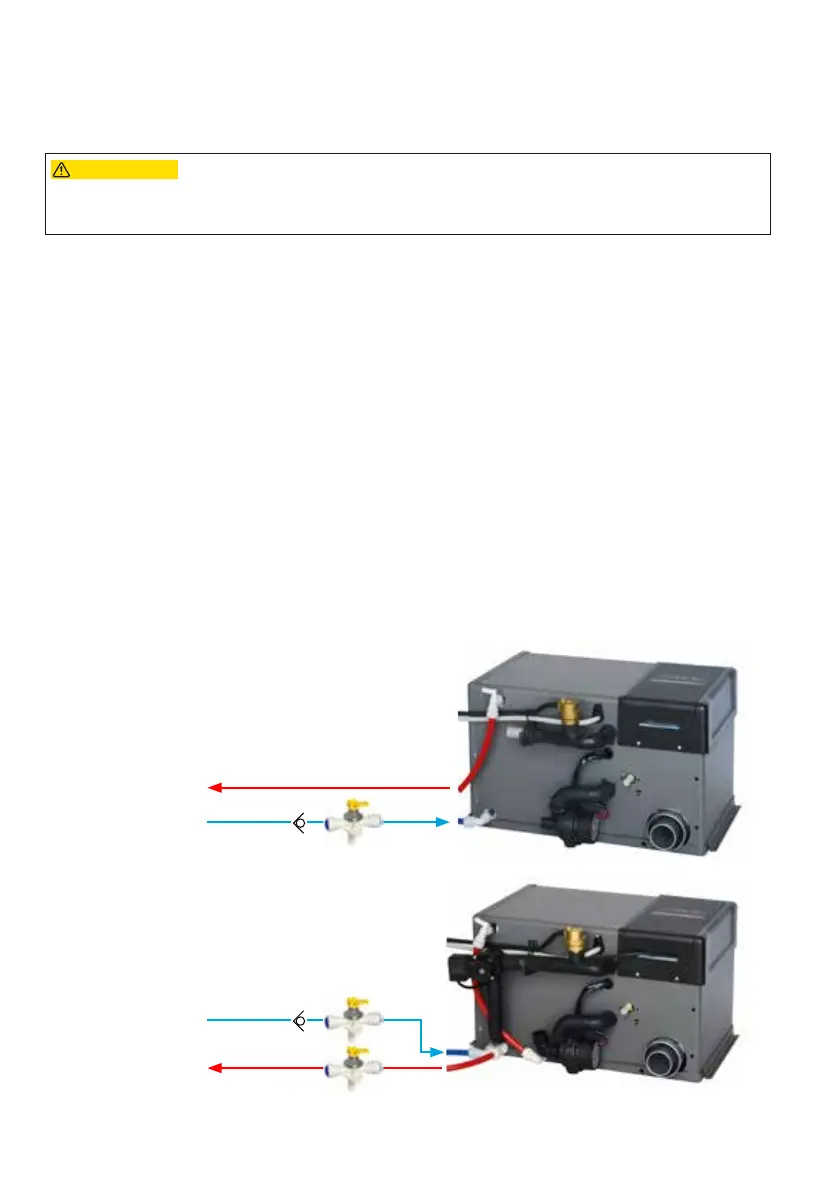

g. 17, Emplacement du clapet anti-retour sur la conduite d’eau douce
OBSERVERA
ATTENTION
Eau chaude sortante
Eau douce entrante
Alde Compact 3030 Plus
