12

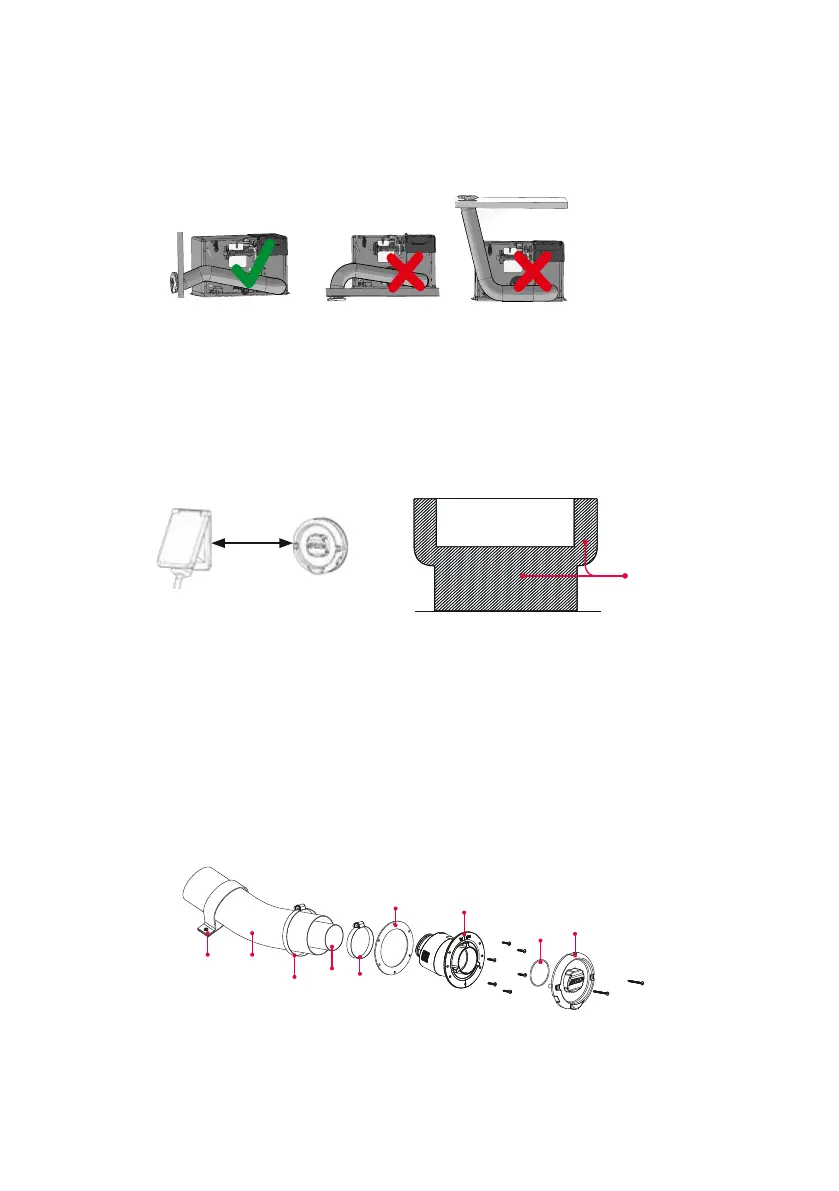

5.4 Montering av väggskorsten
Värmepannan måste installeras tillsammans med originalskorsten från Alde, montera aldrig
väggskorstenen på golv eller tak. Skorstenen får inte blockeras. Vid val av placering, tänk på att
skorstenen alltid ska få tillräcklig ventilering av avgaser.
• Väggskorstenen bör installeras på en så plan yta som möjligt och så att luft ska kunna cirkulera
fritt förbi skorstenen.
•
• Skorstenen får inte installeras närmare än 300 mm i sidled från öppningsbart fönster eller ventila-
tionsintag. Skorstenen får inte heller installeras under öppningsbart fönster eller ventilationsintag.
(art. nr. 3010 280) installeras, vilken stänger av gasoldriften när fönstret är öppet.
• Avståndet från skorsten till ventilationsintag under fordonet bör vara minst 300mm.
• Avståndet från skorsten till påfyllnadsställe eller ventilation för drivmedel ska vara minst 500 mm.
För att säkerställa pannans funktion bör inget föremål installeras inom en radie på 300 mm runt
skorstenen (ej krav från myndighet). Gällande nationella bestämmelser ska följas.
Gör så här:
• Märk ut centrum där skorstenen ska installeras. Borra därefter ett hål Ø 83 mm genom ytterväggen.
•
med de sex medföljande, gängpressade, skruvarna. Observera att skorstenen installeras med
böjen uppåt, skorstenen är märkt med "TOP/OBEN".
• Om fordonets yta är strukturerad, t.ex. kulhamrad plåt, ska tätningsmedel för karosseribruk
användas vid packningen.
•
medföljande skruvarna.
Fig. 7. Montering väggskorsten.
1
2
3
4
5
6
7
8
9
Fig. 5. Placering väggskorsten.
200 mm
Fönster
Ej tillåten zon
Fig. 6. Avstånd till väggskorsten.
