9. Connessione elettrica
9.1 Connessione 12 V DC
• L'alimentazione a 12 V della caldaia deve essere installata direttamente dalla batteria tramite l'in-
terruttore principale del veicolo (Fig. 22, punto 1), o un interruttore automatico separato (la caldaia
•
2
l'area della sezione trasversale della guida deve essere di 2,5 mm
2
.
•
corrente continua, non solo corrente continua pulsante.
• Per il collegamento alla caldaia vedere il punto 3 (Fig.22) o, se è installata, la scheda opzionale,
(Fig. 21, punto 1, pag. 133). La scheda opzionale è sempre preinstallata su 3030 Plus.
9.2 Collegamento 230-240 V AC
• un fusibile da 10 A a un riscaldatore a immersione da 2 kW,
• un fusibile da 16 A a un riscaldatore a immersione da 3 kW,
• Il 230 V AC deve essere accuratamente separato da 12 V.
• Deve essere possibile togliere l'alimentazione alla caldaia, sia tramite una spina facilmente accessi-
bile, sia tramite un interruttore onnipolare.
con miscela di glicole.
Per evitare malfunzionamenti, utilizzare solo cavi Alde originali.
Non bloccare o collegare cavi da 12 V o del sensore insieme a cavi da 230 V. I cavi non devono essere
posizionati uno vicino all'altro. Se i cavi sono raggruppati insieme, aumenta il rischio di malfunzionamento.
Non devono esserci picchi di tensione o perdita di tensione nell'alimentazione a 12 V della caldaia.
Incidente elettrico
La caldaia deve essere protetta con messa a terra.
1. Interruttore
2. Fusibile principale, 5 A
3. Blocco terminale per 12 V in
4. Batteria 12 V

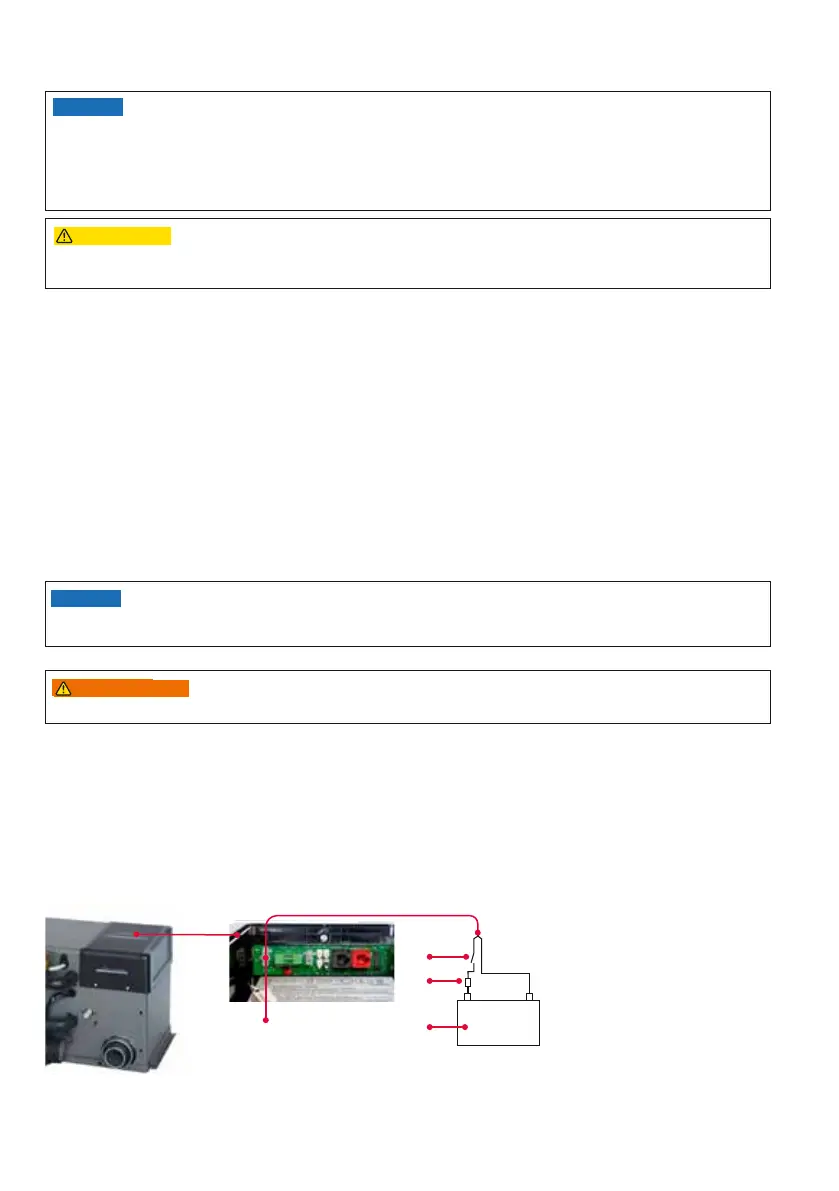

Fig. 22, Collegamenti elettrici alla caldaia
AVVERTENZA
3
12V DC
+
-
1
2
4
