14
5.7 Alternativa placeringar av expansionskärl, 1 zon-system

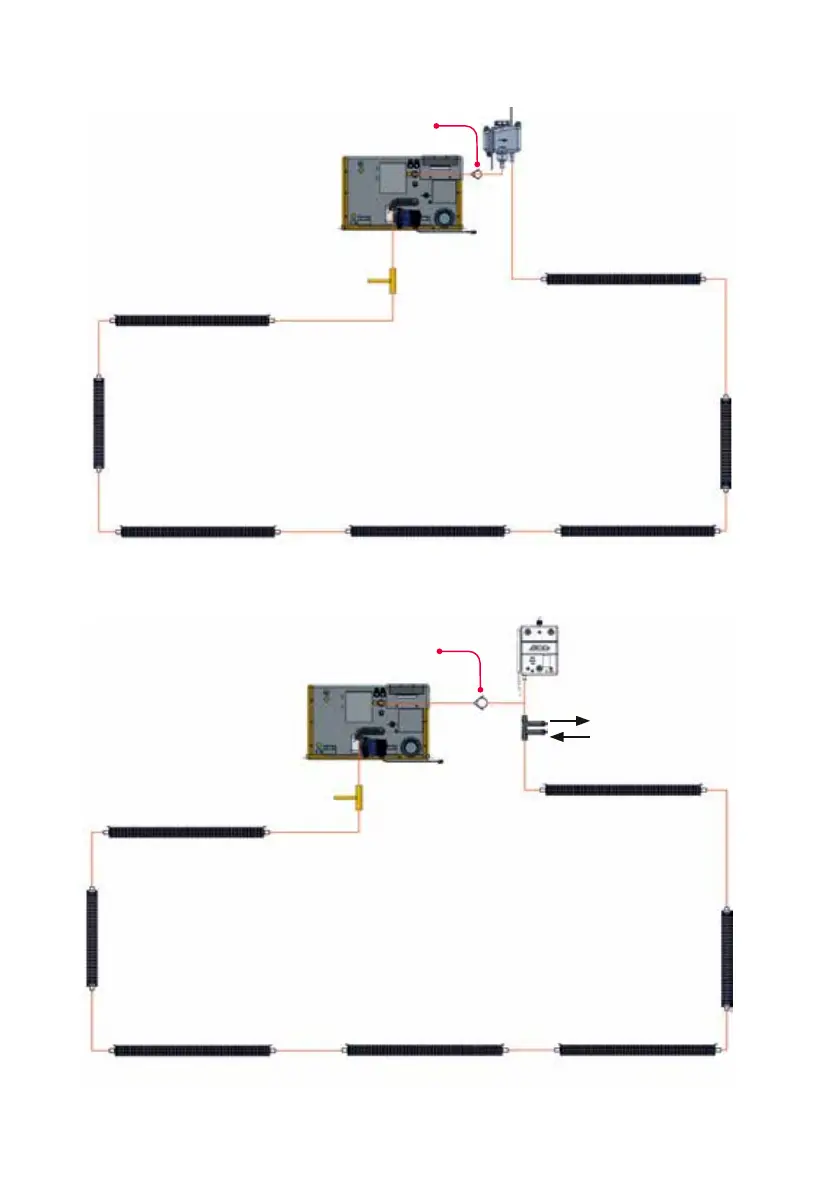

Fig. 11. 1 zon-system med genomströmning i expansionskärl.
Fig. 12. 1 zon-system med en stigare till expansionskärl.
1 zon
1 zon
Backventil
Alternativ placering
av Expansionskärl
Alternativ placering
av Expansionskärl
Backventil
Luft ut
Glykol in
Avtappning genom golv
Avtappning genom golv
