8. Povezava s kablom
-


8.1 Opcijska kartica

OBVESTILO


Da se izognete motnjam v delovanju, uporabljajte samo originalne kable Alde.

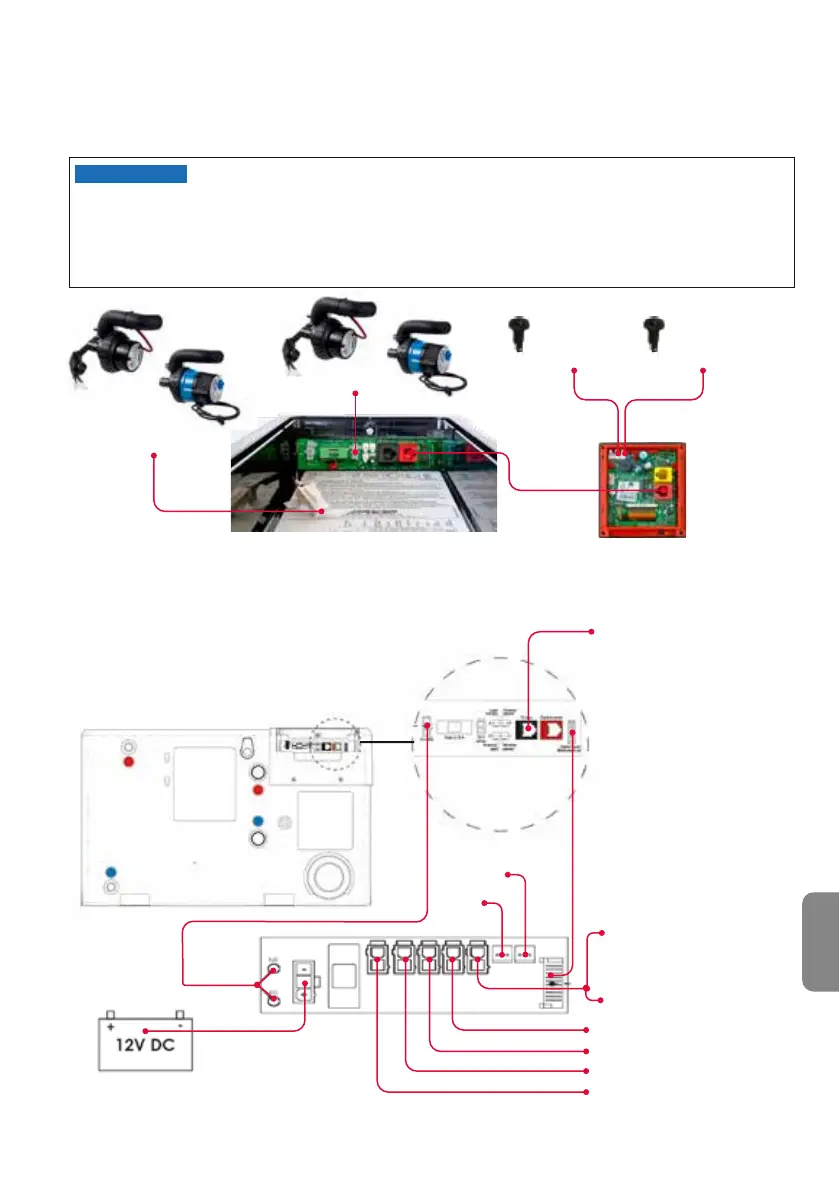

Slika 21, Priključek, opcijska plošča (št. dela 3020023)
Senzorsko

3010238
Senzorsko

3010238
Slika 20, kabelske povezave v servisni loputi

3030112



vrata vodila TIN
* Sistem za nadzor klime deluje z:
- Truma Aventa Comfort
- Truma Aventa Eco
- Truma Saphir Compact RC
- Truma Saphir Compact
(serije >23091001)
Saphir Compact potrebuje adapter
Truma 39050-00175
Tiskano vezje na kotlu
Alde Compact 3030/3030
Plus



za enoconske sisteme



za dvoconske sisteme
VARO-
VALKA
3,15 A
Eis Ex
Senzor plina
JP5: Za posamezne cone, 12 V
signal za indikacijo katerega koli
plina (R122)
