5.11 Anslutning till färskvattensystemet
För att den inbyggda varmvattenberedaren i värmepannan ska fungera måste den anslutas till
fordonets färskvattensystem. För att undvika för varmt vatten ut i kranarna skall en blandningsventil,
art. nr. 3102003, monteras (gäller endast för Alde Compact 3030 Plus).
/16, punkt 4)
/16, punkt 5).
• En säkerhetsventil ska alltid monteras på varmvattenberedaren, se avsnitt 5.12 Installation av
säkerhets-/avtappningsventil. Om ingående tryck till varmvattenberedaren överstiger 0,3 MPa
(3 bar) ska en tryckreduceringsventil installeras. Tryckreduceringsventilen ska vara inställd på
max. 0,3 MPa (3 bar) samt ha kapacitet på minst 5 l/min.
• En backventil, skall också monteras mellan vattenpumpen och säkerhets-/avtappningsventil för
• 3030 Plus: För att säkerställa att systemet kan tömmas på vatten och undvika sönderfrysning,
montera även en säkerhets-/avtappningsventil på utgående varmvatten.
Se till att båda säkerhets-/avtappningsventilerna öppnas vid avtappning genom att montera
dessa bredvid varandra.
• 3030 Plus: För att säkerhetsställa varmvattentrycket ska en färskvattenpump som klarar ett
mottryck på 0,3 bar men fortfarande levererar 5 l / min installeras.
Andra tillbehör och långa vattenledningar kan öka mottrycket i systemet och ställer därmed
högre krav på färskvattenpumpen.

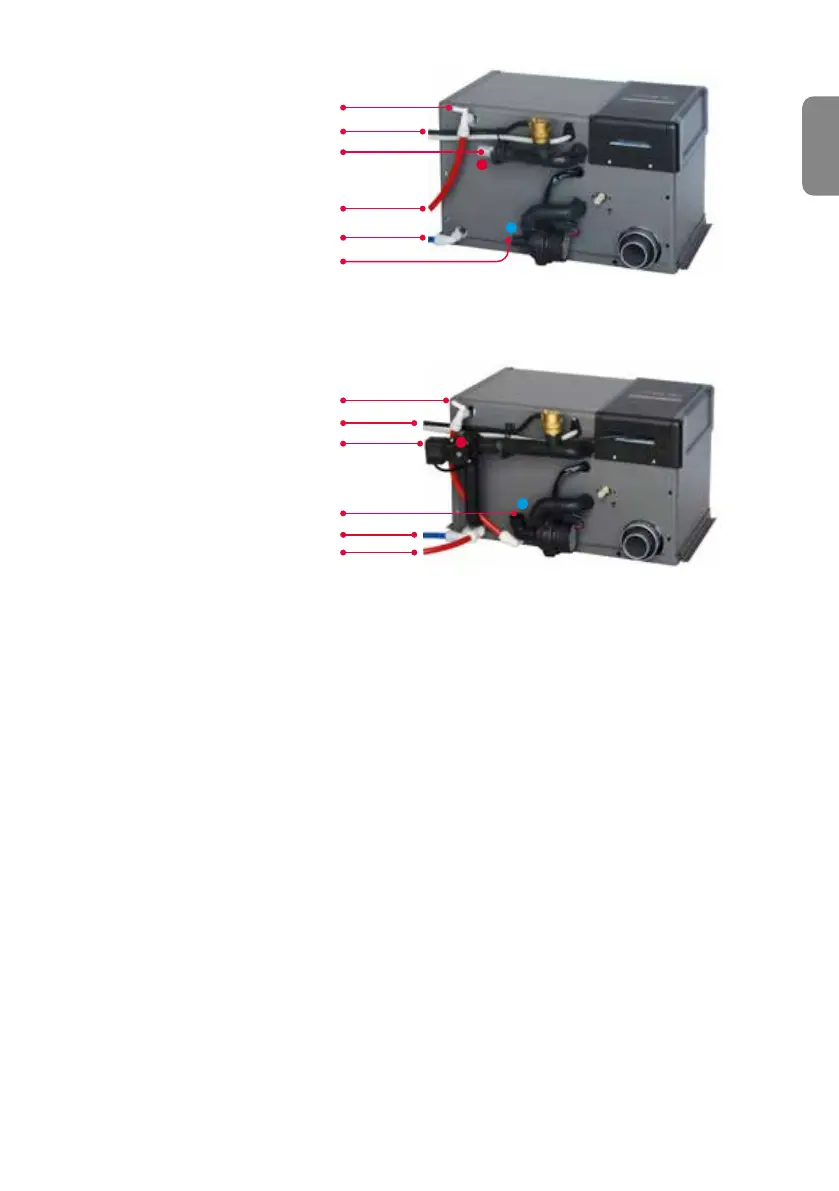

Fig. 15. Anslutningar på värmepanna Alde Compact 3030
Fig.16. Anslutningar på värmepanna Alde Compact 3030 Plus
