19
SE
5.13 Gasolanslutning
Gasolinstallationen till värmepannan utförs med Ø 8 mm
koppar- eller stålrör och ansluts till värmepannans gasol-
anslutning med klämringskoppling. Vid rördragning, tänk
på att alla fogar/ kopplingar ska vara lättåtkomliga och att
värmepannan ska kunna demonteras för service.
• Gasolanslutningen till värmepannan måste ha en separat
avstängningskran som är lättåtkomlig.
•
typgodkänd reduceringsventil med tryck 30 mbar.
För ökad säkerhet rekommenderas att Alde´s läckagetestare,
typ 4071, installeras så nära reduceringsventilen som möjligt.
6. Montering av manöverpanel 3030112
Manöverpanelen 3030112 (röd) är avsedd för värmepannan Alde Compact 3030/3030 Plus.
Manöverpanelen bör placeras på minst 1 meters höjd över golvet, men ej för högt upp mot taket.
Den bör inte heller placeras på yttervägg eller nära värmeavgivade föremål, som cd-spelare, kylskåp
och lampor, då detta kan ge felaktig temperatur. Utrymmet bakom panelen bör vara väl ventilerat.
Påverkas rumstermostaten på panelen bör en extern givare anslutas till panelen.
1.
2. Skruva fast manöverpanelen och tryck fast frontdelen. Klamra fast kablaget, så att det inte
uppstår påfrestningar i panelens plintlist.

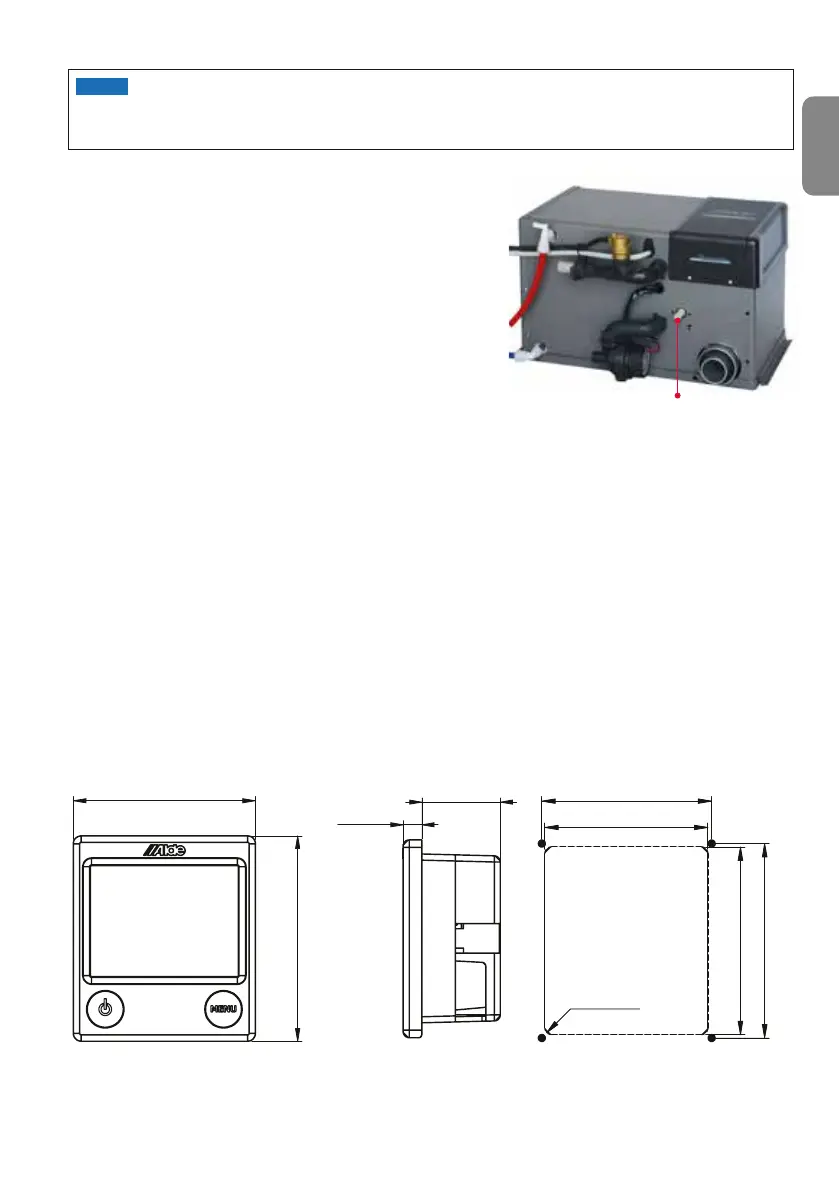

Fig. 18. Gasolanslutning
Gällande nationella bestämmelser ska följas vid installation av gasolsystemet. Innan gasoldrift
används måste installationskontroll utföras, se avsnitt 12. Installationskontroll.
86 mm
97 mm
84 mm
73 mm
R3(4x)
76 mm
87 mm
9 mm
38,5 mm
Fig. 19. Mått manöverpanel
1 2 3
