5.4 Montage des Wandkamins
Der Heizkessel muss zusammen mit dem ursprünglichen Alde-Kamin installiert werden – niemals den
Wandkamin auf dem Boden oder der Decke montieren. Der Kamin darf nicht blockiert werden. Beach-
ten Sie bei der Wahl des Standorts, dass der Kamin immer eine ausreichende Ausleitung der Abgase
sicherstellen muss.
• Damit die Luft ungehindert am Wandkamin vorbeiströmen kann, sollte dieser an einer möglichst
ebenen Fläche installiert werden.
• Der seitliche Abstand zum überstehenden Teil muss mindestens 200 mm betragen, siehe Abb. 6.
• -
oben genannten Maße, muss ein Fensterschalter (Art.-Nr. 3010 280) eingebaut werden, der den
• Der Abstand vom Kamin zum Lüftungseinlass unter dem Fahrzeug muss mindestens 300 mm betragen.
•
Um die Funktion des Heizkessels zu gewährleisten, sollten in einem Radius von 300 mm um den
Kamin keine Gegenstände angebracht werden (nicht behördlich vorgeschrieben). Geltende nationale
Vorschriften müssen eingehalten werden.
Gehen Sie so vor:
• Markieren Sie die Mitte, in der der Kamin installiert werden soll. Bohren Sie dann ein Loch mit
83 mm Ø durch die Außenwand.
• Montieren Sie zunächst die Dichtung (Abb. 7, Punkt 1) und schrauben Sie dann den Kamin (Abb. 7,
Punkt 2) mit den sechs mitgelieferten Gewindeschrauben fest. Bitte beachten Sie, dass der Kamin
mit der Biegung nach oben eingebaut wird, der Kamin ist mit „TOP/OBEN“ gekennzeichnet.
•
Karosseriedichtmasse verwendet werden.
•
beiden mitgelieferten Schrauben.

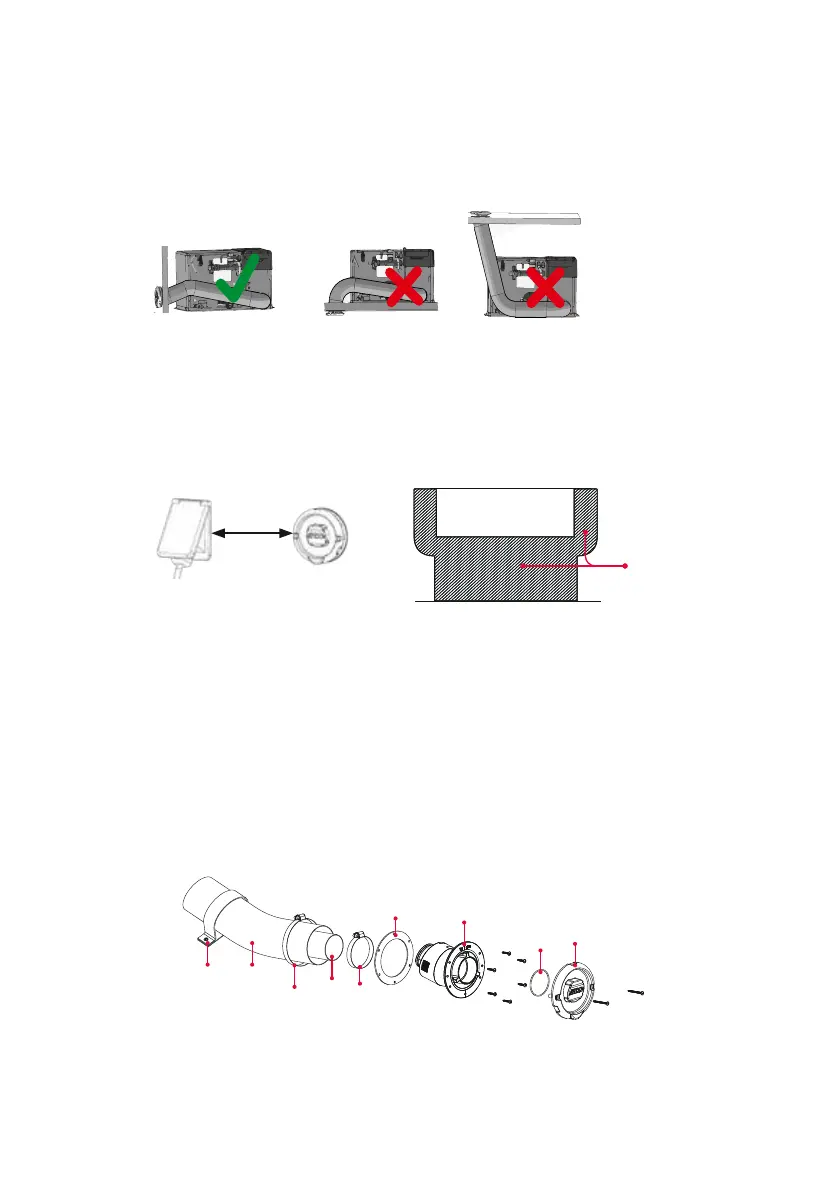

Abb. 7, Montage des Wandkamins
1
2
3
4
5
6
7
8
9
Abb. 5, Platzierung Wandkamin
200 mm
Fenster
Unzulässige Zone
Abb. 6, Abstand zum Wandkamin
