22
Subject to change without notice | 83030100dUK | ait-deutschland GmbH
!!! KEINE ÜBERSETZUNG !!!
!!! KEINE ÜBERSETZUNG !!!
=MA1 +SS1
Power Input
10 76 8 93
1
4
1
2 5
1/
ait-deutschland GmbH
Industriestraße 3
95359 Kasendorf
Germany
MAP!!! KEINE ÜBERSETZUNG !!!
!!! KEINE ÜBERSETZUNG !!! 14.10.2020
AND
14.10.2020
!!! KEINE ÜBERSETZUNG !!!
!!! KEINE ÜBERSETZUNG !!!
!!! KEINE ÜBERSETZUNG !!! AND
!!! KEINE ÜBERSETZUNG !!!
!!! KEINE ÜBERSETZUNG !!! 831183
!!! KEINE ÜBERSETZUNG !!!
Code
!!! KEINE ÜBERSETZUNG !!! b
&EFS
!!! KEINE ÜBERSETZUNG !!!
Klemmenplan RBE+
RBE+ LIN busRJ45 RJ45
+12V
A
B
GND
+12V
A
GND
B
-X1
Room control unit
Legend:
identifier
A2
RBE+
Function
Control panel of the heating and heat pump controller
Room control unit
UK 831183b
X1 Terminal block, communication and voltage
A2 RBE+
2341 4321 4321 56

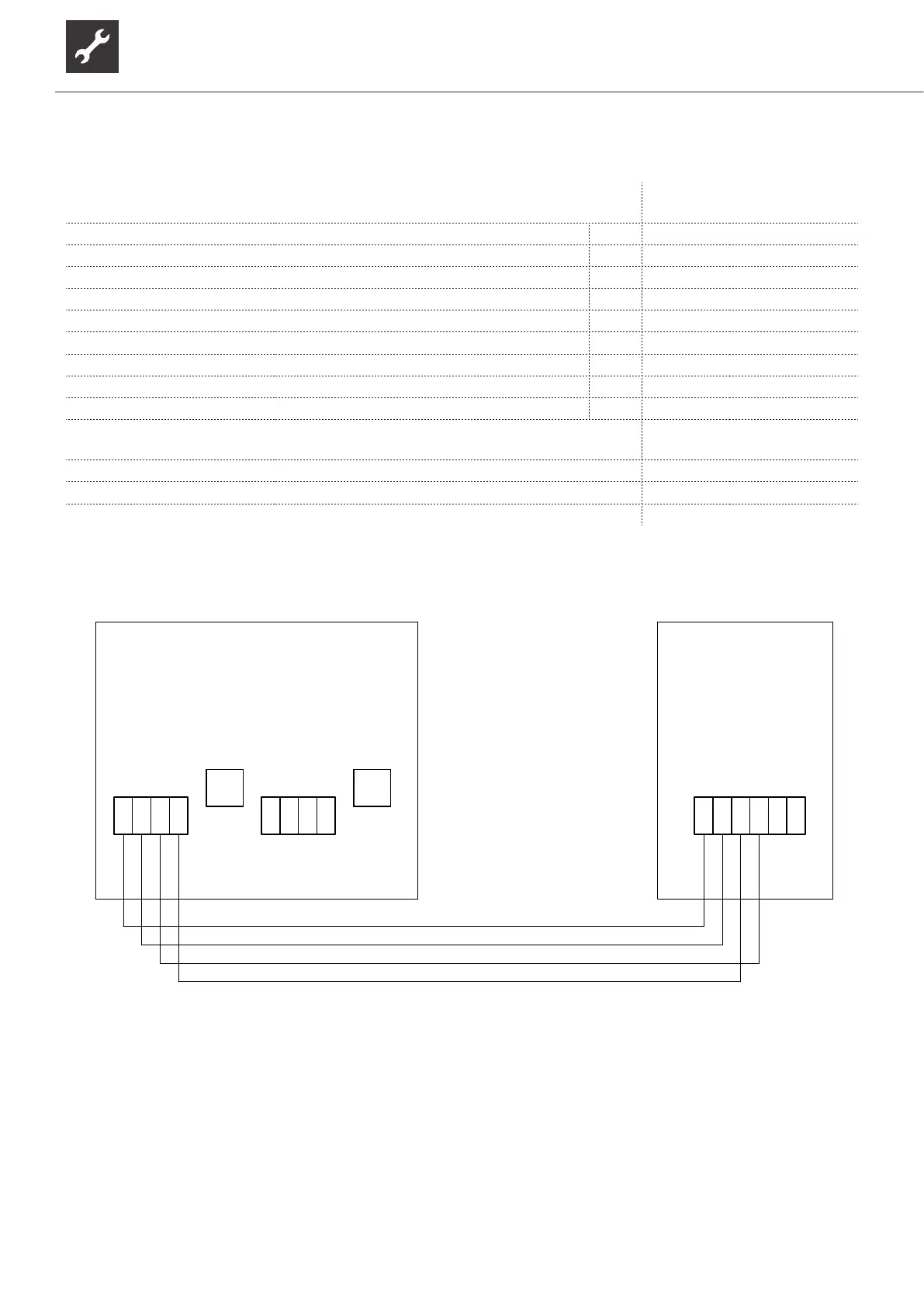

Technical data / Scope of supply
RBE+
Dimensions “Dimensonal drawings”,
page 23
Touch display (TFT) px 240 x 320
Internal NTC resistor - 5% °C 0 – 55
Temperature sensor (integrated) °C -5 – 55 (+/- 0,4)
Humidity sensor (integrated) %RH 20 – 80 (+/- 3)
Operating temperature °C 0 – 50
Storage temperature °C -40 – +70
Operating humidity (non-condensing) % 0 – 90
Storage humidity (non-condensing) % 0 – 80
Degree of protection IP 20
Mains voltage
(supplied by the control unit of the heating and heat pump controller)
12 V GS 40 mA
Mains voltage Micro USB connection 5 V GS 250 mA
Maximum power consumption | electric consumption 840 mW | 70mA at 12V
Conformity CE
Terminal diagram
IMPORTANT
When replacing a room control unit RBE with a room control unit RBE+, please observe the different terminal
assignment.
