Alto SCRUBTEC R 361 User Manual

10 SCRUBTEC R 361 - R 366 - R 371 - R 371 C 9097421000(1)2008-01 A
DEUTSCH BETRIEBSANLEITUNG

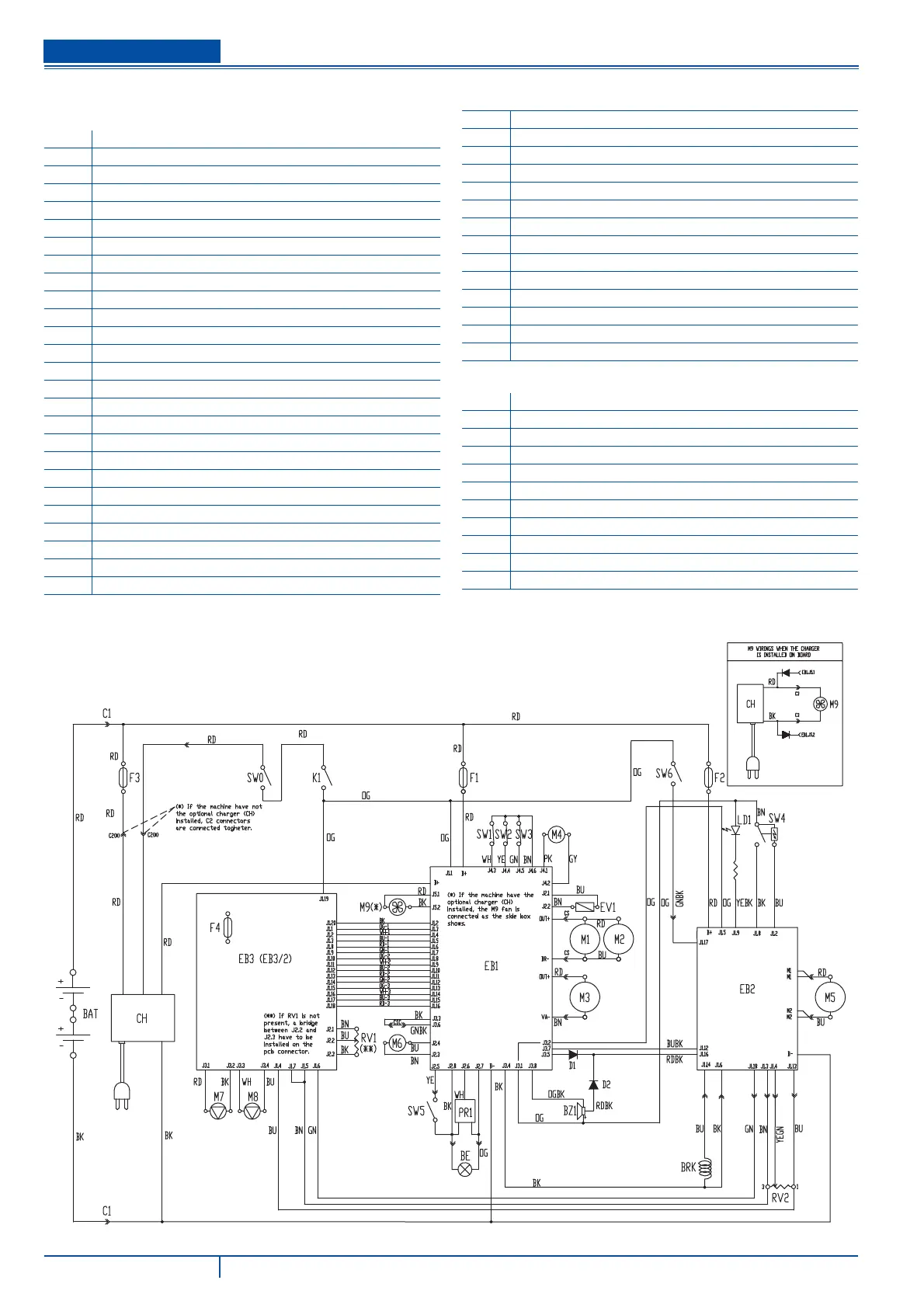

SCHALTPLAN
S311379A
Legende
BAT 24-V-Batterien
BE Rundumleuchte
BRK Wirbelstrombremse
BZ1 Rückfahralarm/Hupe
C1 Batteriestecker
C2 Zusatzstecker Ladegerät
C3 Zusatstecker Außenlüfter Ladegerät
CH Ladegerät
CS Stecker Bürstenkopf
CSC Nebenstecker Zylinderbürstenkopf
EB1 Elektronikkarte Funktionen
EB2 Elektronikkarte Antriebsanlage
EB3 Elektronikkarte unter der Schalttafel
EB3/2 Elektronikkarte unter der Schalttafel (Option)
EV1 Elektroventil
F1 Sicherung Elektronikkarte Funktionen
F2 Sicherung Elektronikkarte Antriebsanlage
F3 Sicherung Niederleistungskreise
F4 Sicherung Pumpen (Option)
K1 Zündschalter
LD1 LED Diagnose Elektronikkarte Antriebsanlage
M1 Motor Bürste links
M2 Motor Bürste rechts
M3 Motor Ansauganlage
M4 Stellantrieb Bürstenkopf
M5 Motor Antriebsanlage
M6 Stellantrieb Sauglippe
M7 Spülwasserpumpe (Option)
M8 Reinigungsmittelpumpe (Option)
M9 Kühllüfter
PR1 Sensor Spülwasserstand
RV1 Potentiometer Arbeitsgeschwindigkeit (sofern vorhanden)
RV2 Potentiometer Geschwindigkeit (Pedal)
SW0 Notausschalter
SW1 Mikroschalter „0“-Stellung Stellantrieb
SW2 Mikroschalter „1“-Stellung Stellantrieb
SW3 Mikroschalter „2“-Stellung Stellantrieb
SW4 Lenksensor
SW5 Mikroschalter Sitz
SW6 Rückwärtsgangschalter
Farbencode
BK Schwarz
BU Hellblau
BN Braun
GN Grün
GY Grau
OG Orange
PK Rosa
RD Rot
VT Violett
WH Weiß
YE Gelb
