CONTROLE / REMPLACEMENT DES FUSIBLES
Positionner la clé de contact (41) sur “0”.

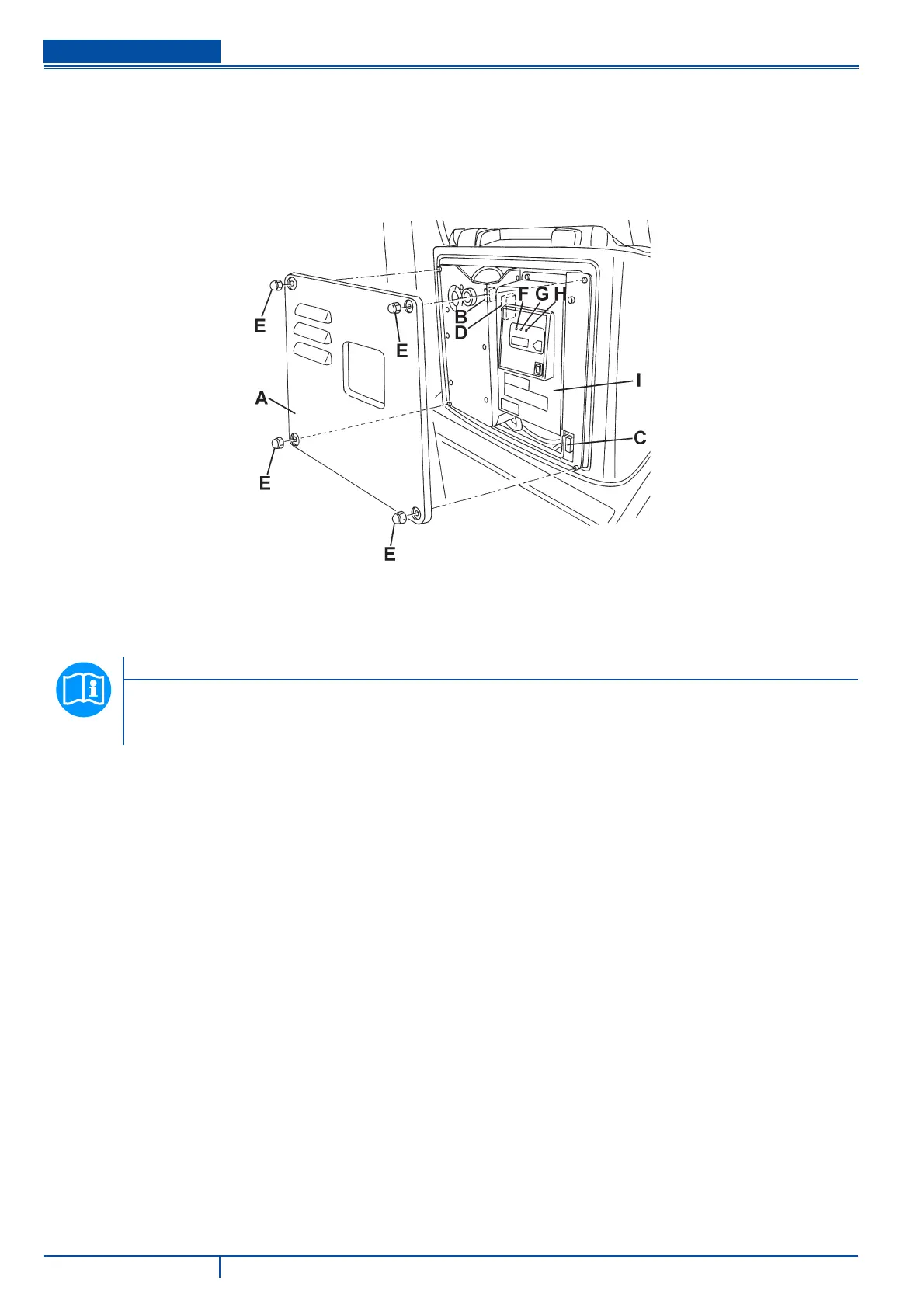

Enlever les écrous (E, Fig. 7), puis enlever le couvercle (A).
Contrôler et, si besoin est, remplacer les fusibles suivants :
Fusible (F3) de de protection circuits basse puissance : (5 A)
Fusible (F2) de protection carte électronique système de traction : (60 A)
Fusible (F1) de protection carte électronique de fonctions : (100 A)
Installer le couvercle et serrer les écrous.
Figure 7
S311214A
DEPOSE / REPOSE DE LA TÊTE PORTE-BROSSES / PLATEAUX SUPPORT DISQUE OU DE LA TÊTE
PORTE-BROSSES CYLINDRIQUES
REMARQUE
La tête porte-brosses / plateaux support disque (81) et la tête porte-brosses cylindriques (96) peuvent être installées
dans la machine en procédant comme suit.
Pour effectuer la dépose/repose de la tête il n'est pas nécessaire de déposer les brosses/plateaux support disque
correspondants.
Dépose
Porter la machine sur un sol plat.
Baisser la tête (4 ou 5) en appuyant sur l'interrupteur (34).
Positionner la clé de contact (41) sur “0”.
(Pour tête porte-brosses / plateaux support disque) Débrancher le connecteur (83).
(Pour tête porte-brosses cylindriques) Débrancher les connecteurs (83) et (91).
Déconnecter le tuyau de la solution (84).
Déposer les deux goupilles (86) et la goupille de fixation du levier latéral gauche de la tête.
Dévisser le pommeau (85) et enlever la tête porte-brosses / plateaux support disque (81) ou la tête porte-brosses cylindriques
(93).
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose.
1.
2.
3.
B)
C)
D)
4.
1.
2.
3.
4.
5.
6.
7.
8.
