CONTROLE / VERVANGING VAN DE ZEKERINGEN
Zet de contactsleutel (41) in de stand “0”.
Verwijder de moeren (E, Afb. 7) en verwijder de afdekking (A).
Controleer en vervang eventueel de volgende zekeringen:
Beveiligingszekering (F3) voor laagvermogencircuits: (5 A)
Beveiligingszekering (F2) voor elektronische installatie aandrijfsysteem: (60 A)
Beveiligingszekering (F1) voor elektronische installatie functies: (100 A)
Monteer de afdekking en draai de moeren vast.

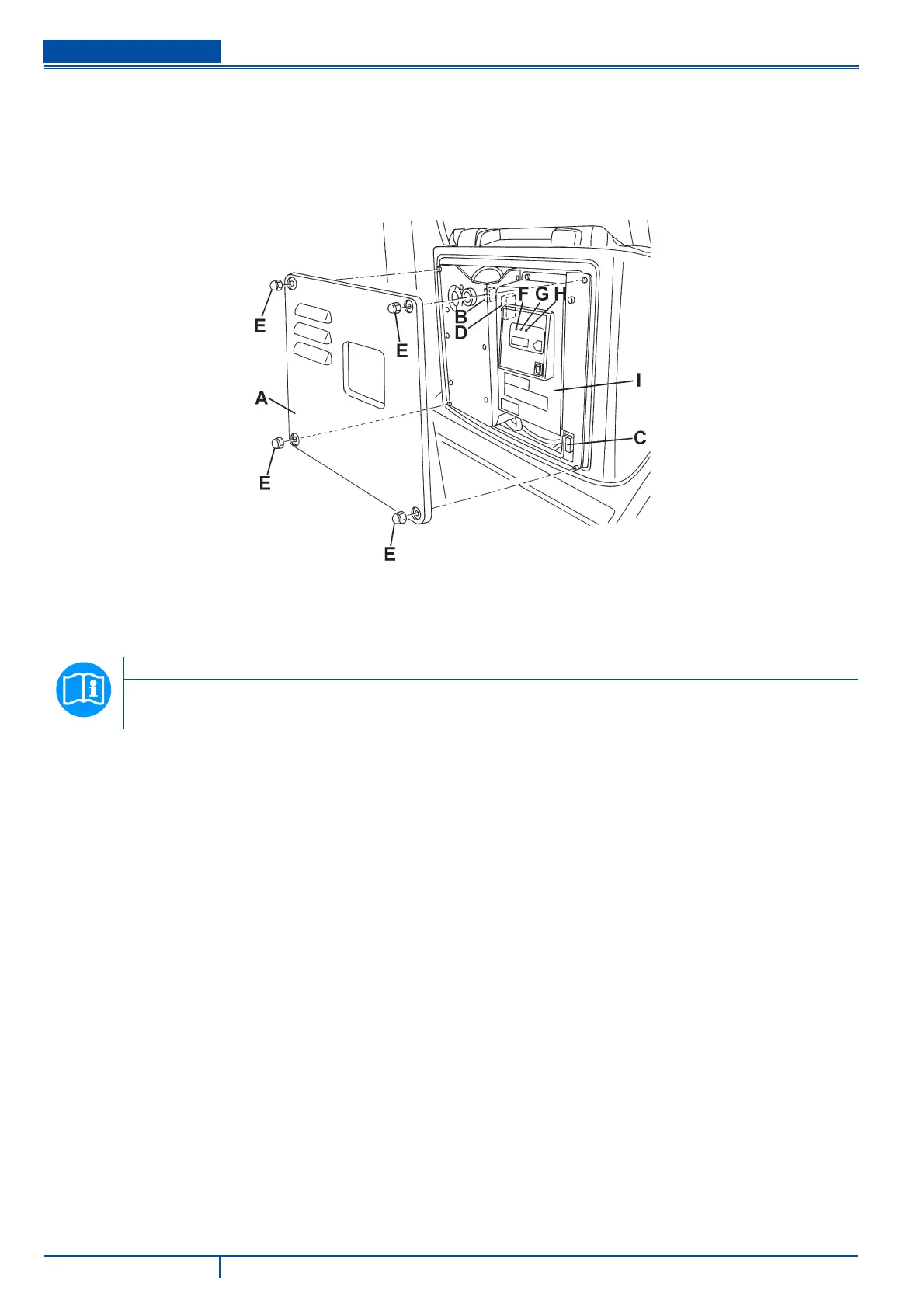

Afbeelding 7
S311214A
DEMONTAGE/MONTAGE VAN HET SCHROBDEK VAN DE SCHIJFBORSTELHOUDER/PADHOUDER
OF HET SCHROBDEK MET DE HOUDER VOOR DE CILINDRISCHE BORSTELS
OPMERKING
Er kan zowel een schrobdek voor borstels/pads (81) als een schrobdek voor cilindrische borstels (96) op de machine
zijn geïnstalleerd. Ga daarbij als volgt te werk.
Voor de demontage/montage van het schrobdek hoeven de borstels/padhouder niet te worden verwijderd.
Demontage
Zet de machine op een vlakke ondergrond.
Breng het schrobdek (4 of 5) omlaag met behulp van de schakelaar (34).
Zet de contactsleutel (41) in de stand “0”.
(Voor het schrobdek van de schijfborstelhouder/padhouder) Koppel de stekker (83) los.
(Voor het schrobdek van de houder voor de cilindrische borstels) Koppel de stekkers (83) en (91) los.
Ontkoppel de slang voor het reinigingsmiddel (84).
Verwijder de twee borgpennen (86) en de bevestigingspen van de zijhendel links van het schrobdek.
Draai de knop (85) los en verwijder het schrobdek voor de borstels/pads (81) of het schrobdek voor de cilindrische borstels
(93).
Montage
Monteer weer in de omgekeerde volgorde van demontage.
1.
2.
3.
B)
C)
D)
4.
1.
2.
3.
4.
5.
6.
7.
8.
