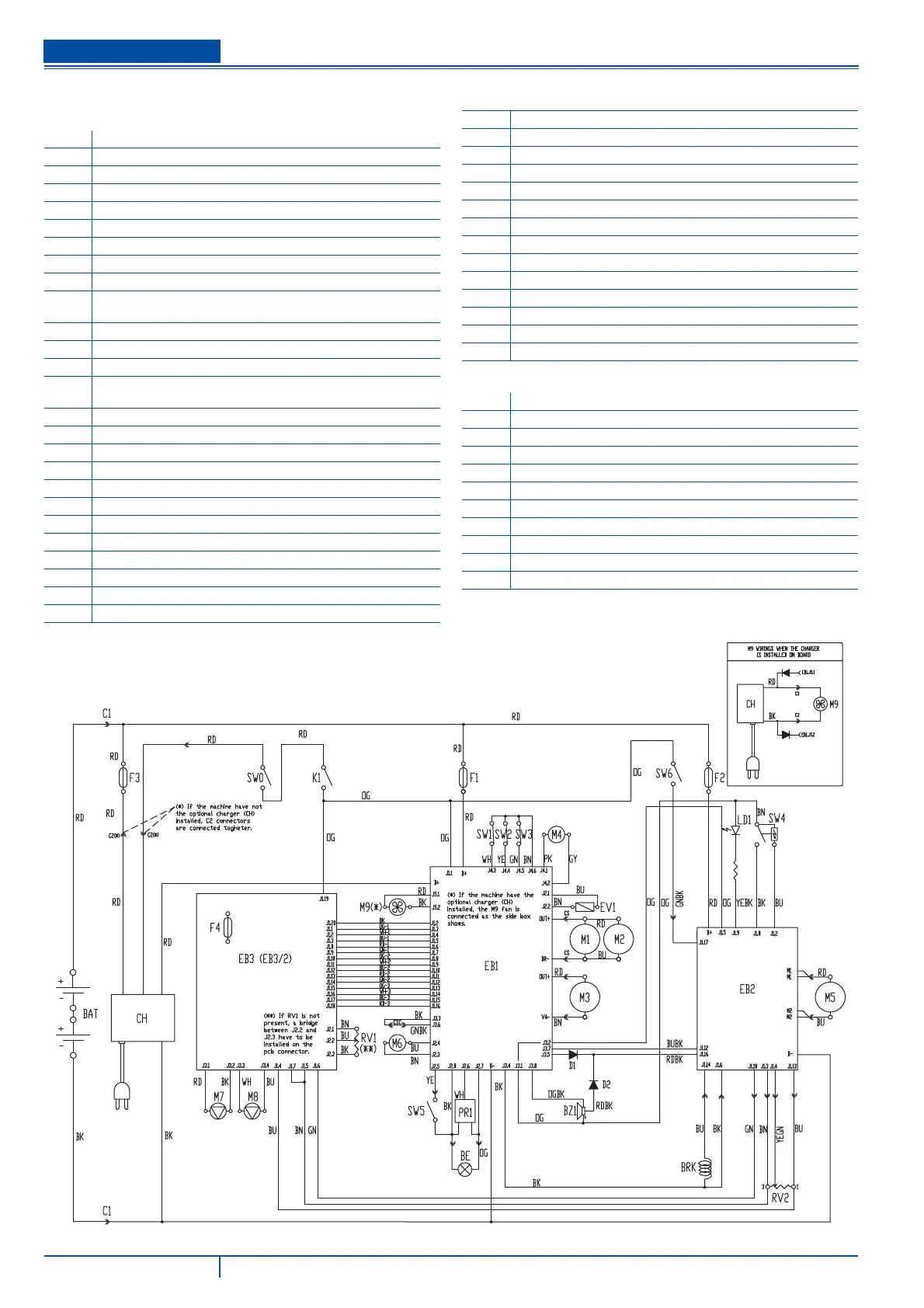

ELEKTRISCH SCHEMA
S311379A
Legende
BAT Accu 24 V
BE Knipperlicht
BRK Elektromagnetische rem
BZ1 Akoestisch signaal bij achteruitrijden/akoestisch signaal
C1 Accustekker
C2 Extra stekker acculader
C3 Extra stekker voor ventilator van externe acculader
CH Acculader
CS Stekker schrobdek schijfborstelhouder
CSC
Secundaire stekker voor schrobdek van houder voor
cilindrische borstels
EB1 Elektronische installatie functies
EB2 Elektronische installatie aandrijfsysteem
EB3 Elektronische installatie onder het bedieningspaneel
EB3/2
Elektronische installatie onder het bedieningspaneel
(optioneel)
EV1 Magneetklep
F1 Zekering elektronische installatie functies
F2 Zekering elektronische installatie aandrijfsysteem
F3 Zekering laagvermogencircuits
F4 Zekering pompen (optioneel)
K1 Contactschakelaar
LD1 Diagnoselampje elektronische installatie aandrijfsysteem
M1 Motor van borstel links
M2 Motor van borstel rechts
M3 Motor aanzuigsysteem
M4 Aandrijfmechanisme voor schrobdek borstelhouder
M5 Motor aandrijfsysteem
M6 Aandrijfmechanisme van trekker
M7 Pomp spoelwater (optioneel)
M8 Pomp reinigingsmiddel (optioneel)
M9 Koelventilator
PR1 Niveausensor spoelwater
RV1 Potentiometer bedrijfssnelheid (indien aanwezig)
RV2 Potentiometer snelheid (pedaal)
SW0 Noodknop
SW1 Microschakelaar stand 0 aandrijfmechanisme
SW2 Microschakelaar stand 1 aandrijfmechanisme
SW3 Microschakelaar stand 2 aandrijfmechanisme
SW4 Stuursensor
SW5 Microschakelaar stoel
SW6 Schakelaar achteruitrijden
Kleurcodering
BK Zwart
BU Blauw
BN Bruin
GN Groen
GY Grijs
OG Oranje
PK Roze
RD Rood
VT Paars
WH Wit
YE Geel
